10. Схемы армирования монолитного железобетонного перекрытия при помощи сеток.
11. Схемы армирования монолитной плиты перекрытия в зоне продавливания колонной: с капителями и без.

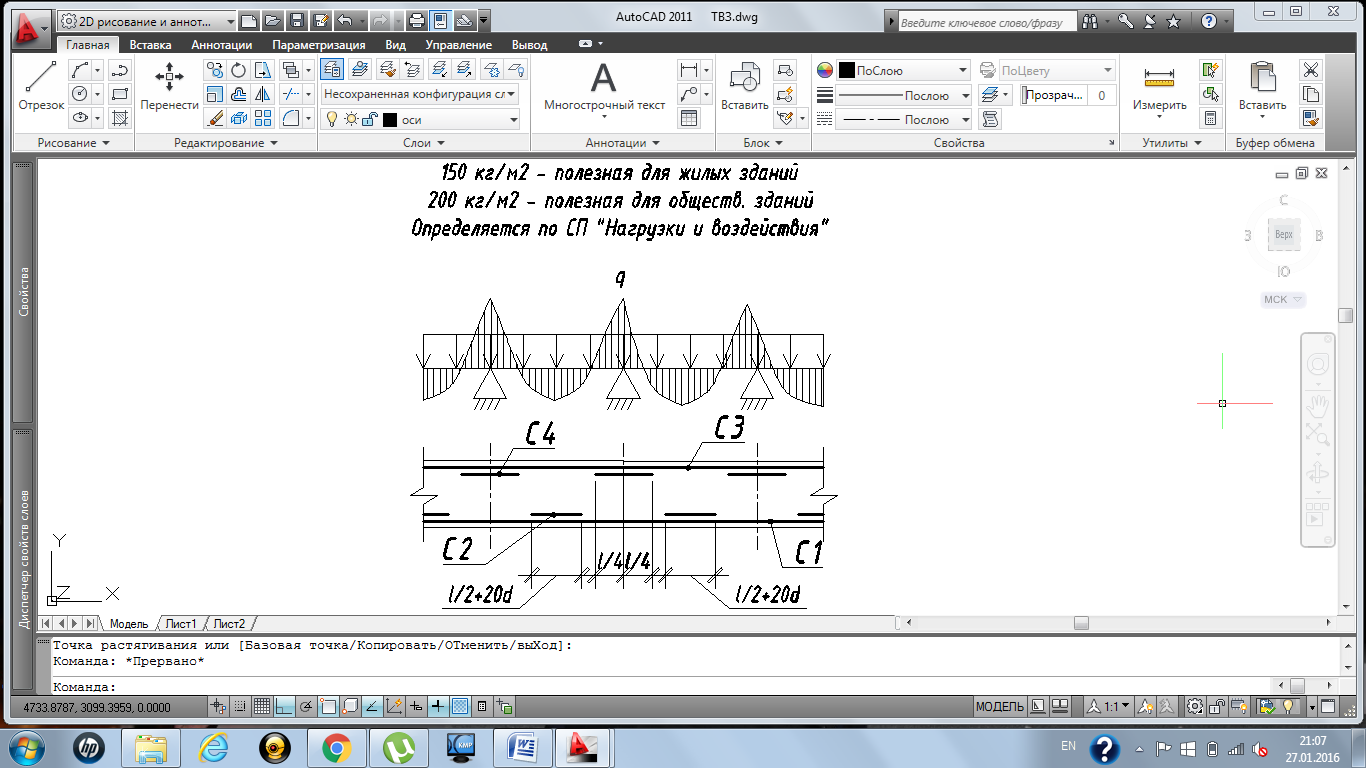

С-1 – сетка непрерывная на всю площадь у нижней грани;
С-2 – дополнительная сетка у нижней грани;
С-3 – сетка непрерывная на всю площадь у верхней грани;
С-4 – дополнительная сетка у верхней грани.
Отдельно выполняют схемы армирования для сеток С1-С4 на отдельных планах.

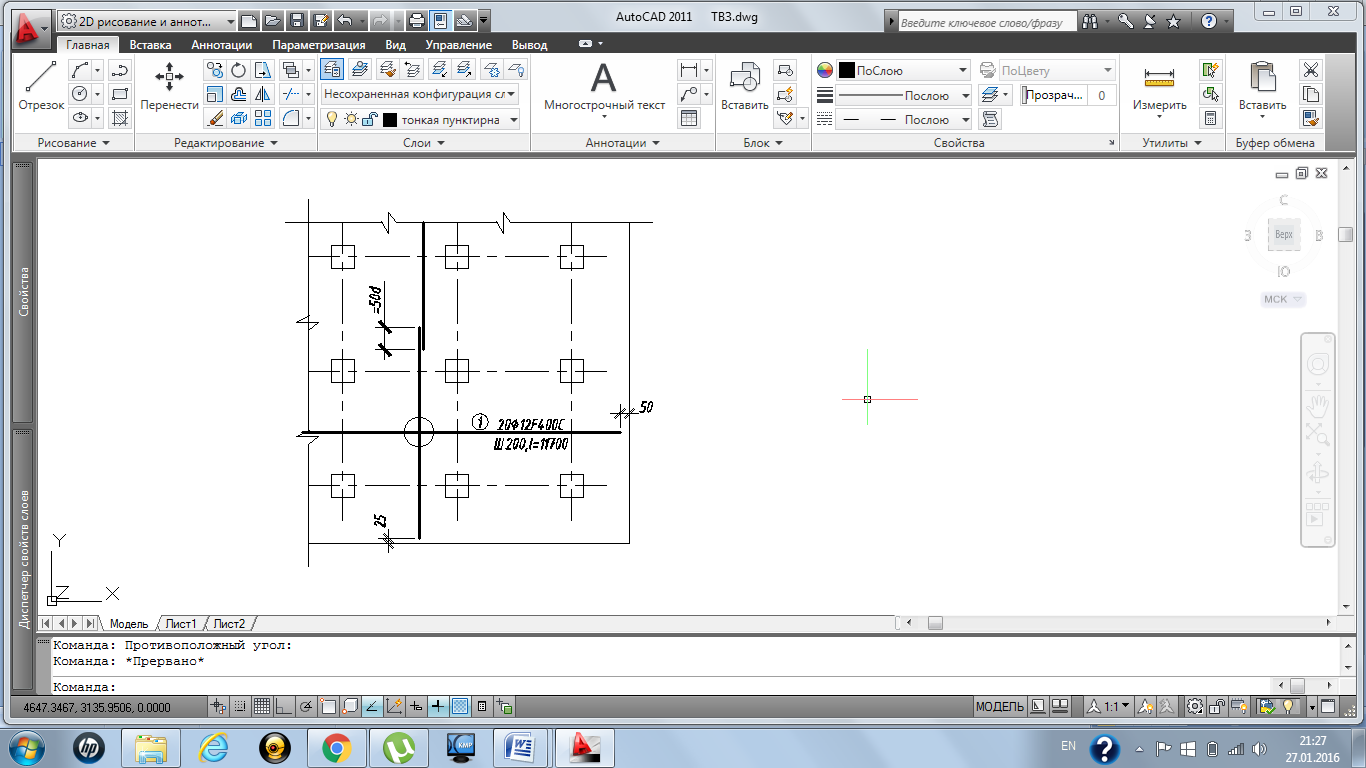

Схема основного армирования плиты у нижней грани
−
периметр арматурного стержня;
расчетное значение арматуры
фактически установленная арматура
Схема
раскладки дополнительного армирования
плиты у нижней грани

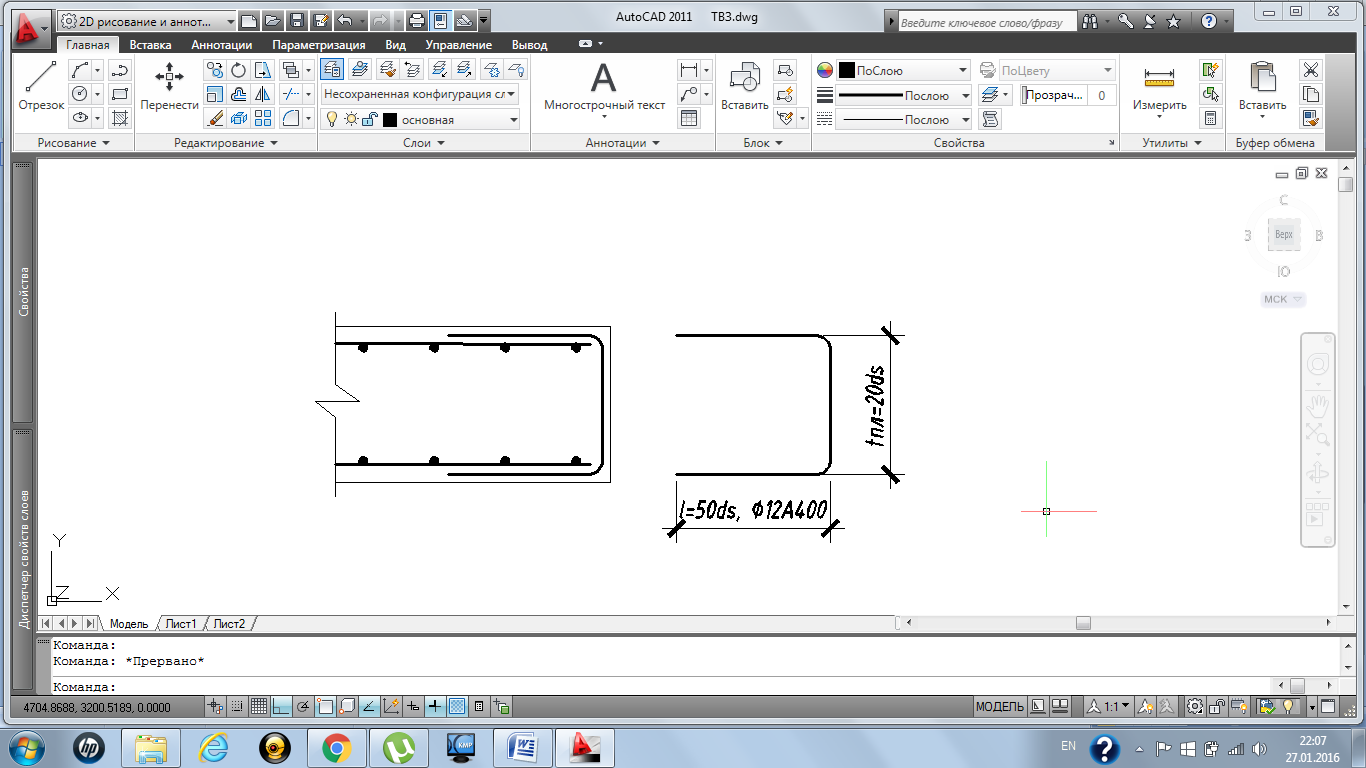

Ln1=l/2+20d
У верхней грани плиты обрыв арматуры производить не на опоре, а в пролете

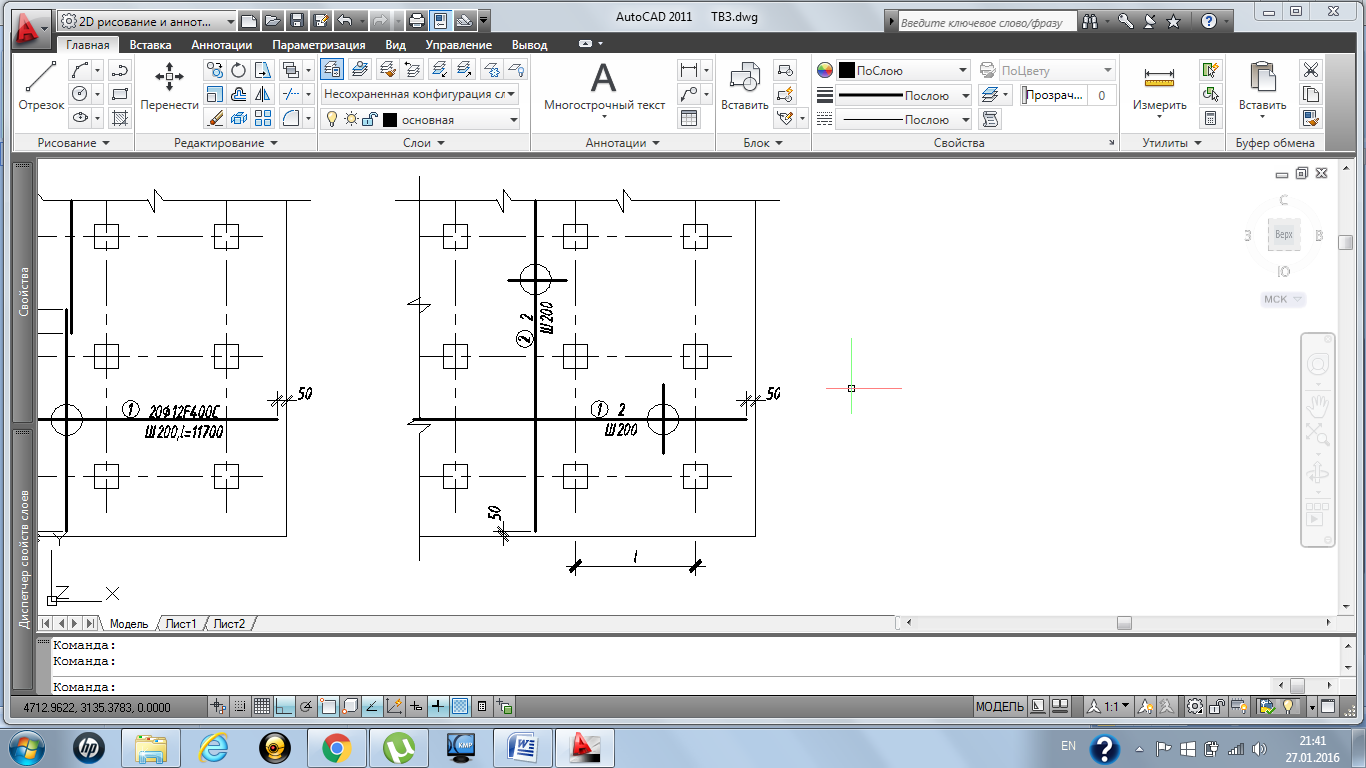

Схема дополнительного армирования у верхней грани плиты
1 – шаг 200 мм
2 – шаг 200 мм
Класс бетона В 15…В30 (В25 – наилучший вариант)
Класс рабочей арматуры А300, А400, А400С, А 500, А 500С
d рабочей арматуры:
С1: обычно ∅12…25 с шагом 200
С2: обычно ∅12…18
С2: обычно ∅10…12
С1: обычно ∅12…25 с шагом 200
Поперечное армирование
П-1, шаг 200 мм

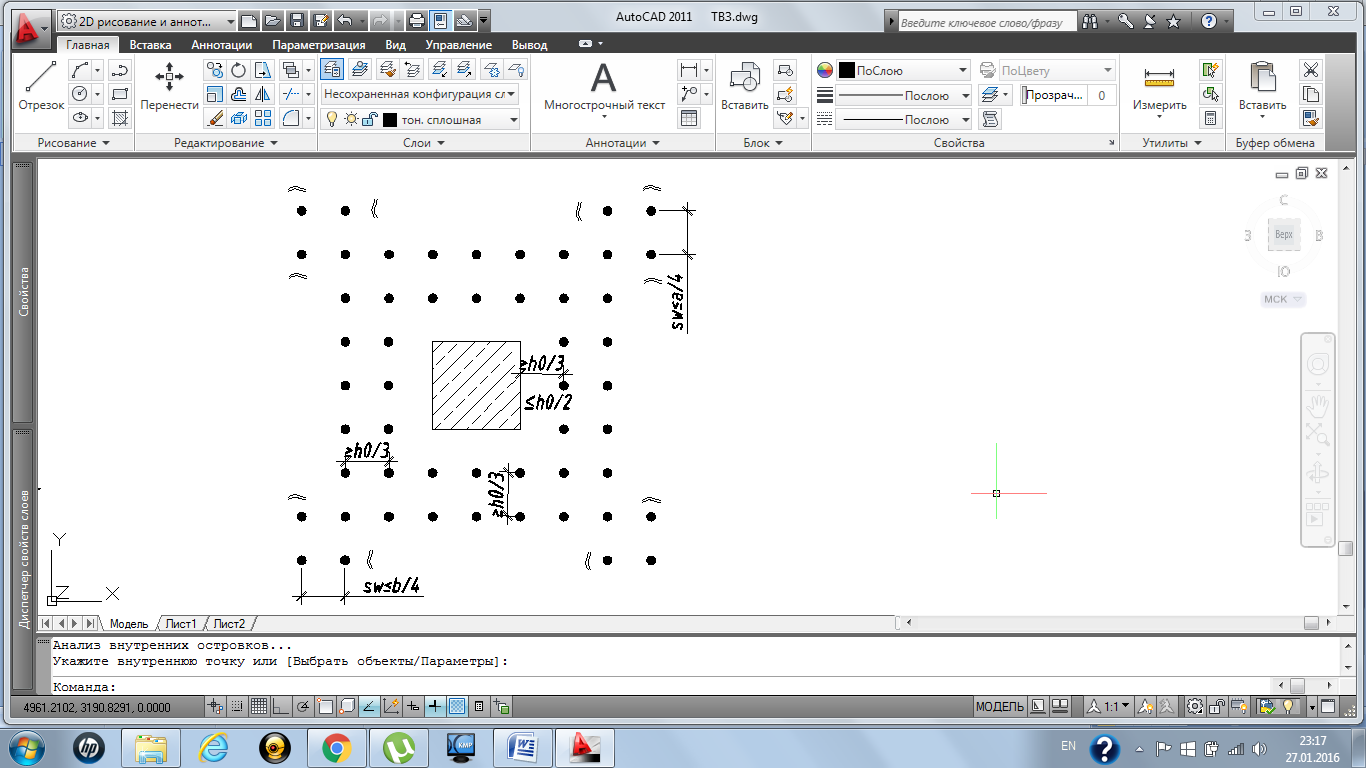

Схемы армирования монолитной плиты перекрытия в зоне продавливания колонной без капители
F≤Rbt*u*h0,
F=N2-N1,
u=2(bc+hc+2h0),- периметр расчетного контура продавливания
h0=h-as.
а и в – размеры основаниянижней грани пирамиды продавливания
а=2h0+bc,
b=2h0+hc,
Схемы армирования монолитной плиты перекрытия в зоне
продавливания колонной с капителью

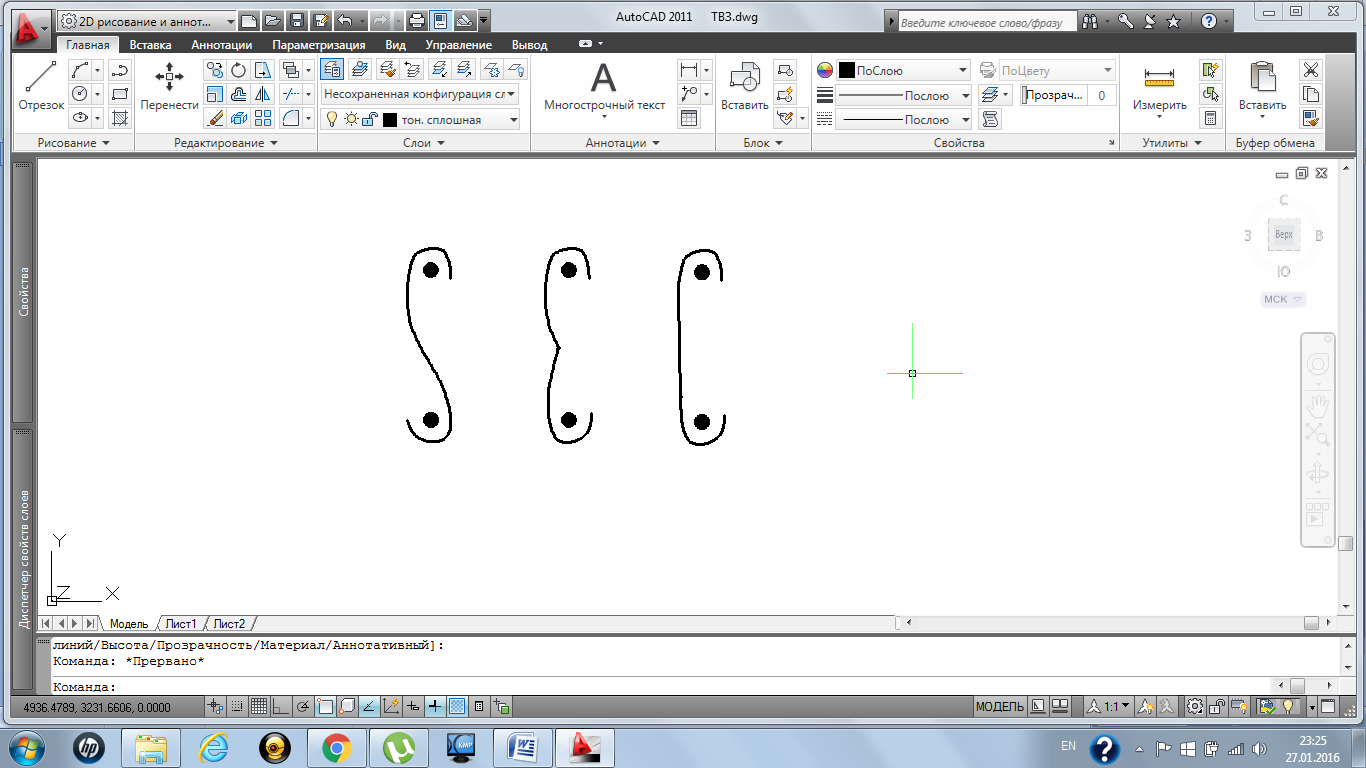

h0/3≤ sw ≤150 мм крепление арматурных прутьев
