3. Конструктивные особенности.
В зависимости от конструктивной схемы здания различаются каменные стены: несущие, воспринимающие нагрузки от собственного веса, от покрытия, перекрытий, кранов и др.; самонесущие, воспринимающие нагрузку от собственного веса по всем этажам здания и ветровые нагрузки; ненесущие, воспринимающие нагрузки от собственного веса и ветра в пределах одного этажа. Каменные стены бывают крупнопанельные и крупноблочные (из кирпича, камней и бетона), а также из штучного камня (кирпича и камней) сплошной и облегченной кладки. 4. Назначение сеток. Усиление кладки железобетонной сеток осуществляется путем бетонирования арматурного каркаса, состоящего из хомутов и вертикальных прутьев. Основную роль в обойме играет поперечная арматура (хомуты), которая препятствует поперечному расширению кладки под действием вертикальной силы и тем самым вызывает всестороннее сжатие кладки, увеличивая несущую способность конструкций. 5. Схема разрушения разрушения каменной конструкции – условия необратимого изменения начального состояния каменной конструкции под действием внешних нагрузок или силовых воздействий. Необратимым изменением считается образование трещин в кладочных элементах и / или растворных швах, раздробление материала, взаимное скольжение частей кладки.

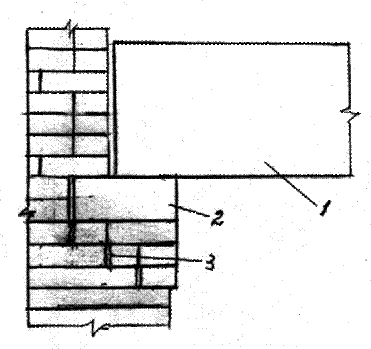

Схема разрушения каменной кладки под опорной подушкой:
1 — балка; 2 — опорная подушка; 3 — наклонная трещина.
25. Расчет по несущей способности центрально и внецентренно сжатых элементов каменных конструкций с сетчатым армированием.
Расчет элементов с сетчатым армированием при центральном сжатии выполняется по формуле [1, (26)]
,
где – расчетное сопротивление армированной кладки при центральном сжатии,
– площадь сечения стержней сеток; – размер квадратной ячейки сетки; – шаг сеток по высоте.
Как видно из формулы, величина складывается из прочности неармированной кладки и второго члена, учитывающего влияние поперечного армирования. Величина добавочной прочности устанавливается на основании следующего. Поперечное армирование примерно в 2 раза эффективнее продольного. Так, если продольная арматура увеличивает прочность кладки на величину то поперечная – на что на единицу площади составляет в раз меньше: – коэффициент продольного изгиба. Определяется в зависимости от гибкости элемента и упругой характеристики армированной кладки
где – упругая характеристика неармированной кладки; – временное сопротивление кладки, ; – коэффициент запаса для кладки из кирпича и камней всех видов (кроме камней из ячеистых бетонов), ; – расчетное сопротивление кладки сжатию; – временное сопротивление сжатию армированной кладки, .При определении величин расчетного и нормативного сопротивлений арматуры вводятся коэффициенты условий работы по [1, табл. 13].
2. Расчет внецентренно сжатых элементов с сетчатым армированием при малых эксцентриситетах, не выходящих за пределы ядра сечения (при )
Расчет выполняется по формуле
,

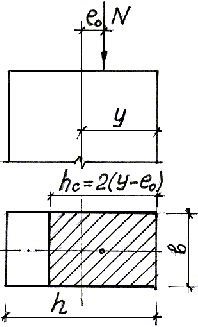

где – площадь сжатой зоны (рис.18). Для прямоугольных сечений получаем
|
|
коэффициент продольного изгиба при внецентренном сжатии (определяется аналогично коэффициенту неармированной кладки); – коэффициент, учитывающий длительность действия нагрузки, определяемый по формуле [1, (16)], аналогично коэффициенту неармированной кладки; – расчетное сопротивление армированной кладки при внецентренном сжатии, ,
