- •Факультет военного обучения Кафедра Танковых Войск
- •Тема № 2 ОБЩАЯ
- •1.Схема технологического процесса и технические условия войскового ремонта базовых машин БТВТ;
- •Схема технологического процесса и технические условия войскового ремонта базовых машин БТВТ
- •1.1. Процесс ремонта БТВТ - это сложный производственный процесс, включающий в себя большое
- •Технологическим процессом ремонта БТВТ называется та часть производственного процесса, которая непосредственно связана с
- •Технологический процесс ремонта БТВТ расчленяется на ряд технологических этапов и операций. В зависимости
- •разборка снятых агрегатов на узлы, комплекты, детали;
- •При агрегатном методе ремонта машины, из приведенного технологического процесса выпадает ряд этапов, которые
- •1.2.Технологические участки и работы, выполняемые на них.
- •В зависимости от производственной возможности ремонтной части (подразделения) участки разбиваются на посты, количество
- •Рис. Принципиальная схема расположения участков и перемещения машин при ремонте в стационарных условиях
- •1 — место приемки машин; 2 — площадка чистки и мойки; 3 —
- •Обобщенная схема технологического процесса текущего ремонта
- •Для организации ремонта бронетанковой техники разрабатываются следующие технологические процессы:
- •Требования к технологическому процессу
- •высокое качество ремонта (обеспечивается применением совершенных способов восстановления деталей, качественной сборкой и тщательным
- •1.3. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА РЕМОНТ БТВТ
- •В технических условиях обычно указываются качественные нормативы на изготовление и ремонт деталей, на
- •текущий
- •Последовательн ость выполнения перехода
- •Ремонтная документация, ее содержание, контроль качества выполненных ремонтных работ.
- •2.1.Документация войскового ремонта БТВТ представляет собой комплект руководящих документов, подразделяющихся на:
- •2.1.2 В планирующую документацию входит:Годовое планирование;Месячное планирование;Текущее планирование.
- •2.1.5. В текущее планирование входит:план-график ремонта БТВТ (Ремр, ОРВБ);дневное задание (Ремр, ОРВБ).
- •Протокол стационарного и пробегового испытания машины (агрегата);
- •2.2. Контроль качества выполненных ремонтных работ
- •Стационарные испытания БТВТ заключаются в проверке работы агрегатов силовой передачи при работающем двигателе
В зависимости от производственной возможности ремонтной части (подразделения) участки разбиваются на посты, количество которых на каждом участке может быть различно.
БТВТ, принятый в ремонт, освобождают от снарядов, пулеметных магазинов, лент, ракет и т. п. В боевой обстановке при ремонте БТВТ в
полевых |
условиях |
решением |
командира |
ремонтной |
части боеприпасы |
могут быть |
оставлены на машине, если их нахождение в
машине |
не опасно |
и |
не затрудняет работу |
ремонтников. Наружная |
мойка производится |
||
водой с |
помощью |
|
брандспойтом. |

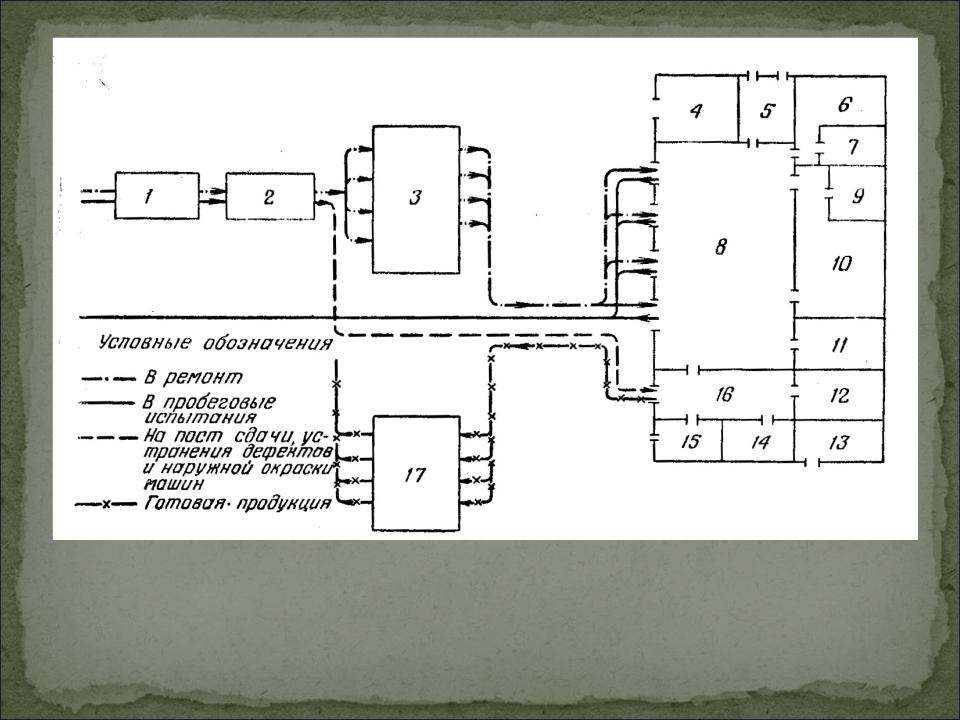

Рис. Принципиальная схема расположения участков и перемещения машин при ремонте в стационарных условиях
1 — место приемки машин; 2 — площадка чистки и мойки; 3 — площадка хранения машин; 4 — участок кузнечных, медницких и жестяницких работ; 5 — участок электрогазосварочных работ; 6
— участок слесарно-мехаиических работ; 7 — инструментальная кладовая; 8 —участок (цех) разборочно-сборочных работ; 9— отделение технического контроля; 10 — участок (цех) текущего ремонта агрегатов; 11 — участок ремонта вооружения и оптики; 12 — участок ремонта электро радиооборудования; 13 — участок ремонта и зарядки аккумуляторных батарей; 14 и 15 — бытовые помещения; 16 — пост сдачи, устранение дефектов и наружной окраски машин; 17 — площадка хранения готовой продукции.
Обобщенная схема технологического процесса текущего ремонта
Приемка машины в ремонт
Дефектация машины (
дефектовочная ведомость) Демонтаж неисправных агрегатов и узлов
(операционные карты)
Замена или ремонт неисправных агрегатов и узлов
Монтаж нового или отремонтированного агрегата на машину
Испытание машины после ремонта
Передача машины в подразделение
Для организации ремонта бронетанковой техники разрабатываются следующие технологические процессы:
-технологические процессы текущего, среднего
икапитального ремонта боевой машины.
-технологический |
процессы |
текущего и |
капитального ремонта агрегатов. |
|
|
-технологические |
процессы |
ремонта |
деталей. |
|
|
Требования к технологическому процессу
ремонта БТВТ.
Правильно организованный технологический процесс войскового ремонта должен обеспечивать:
минимальное время |
простоя |
БТВТ |
в |
||
ремонте |
(обеспечивается |
проведением |
|||
ремонта |
агрегатным |
методом |
с |
широким |
|
. |
|
механизации |
и |
||
использованием |
автоматизации)
высокое качество ремонта (обеспечивается применением совершенных способов восстановления деталей, качественной сборкой и тщательным техническим контролем);
максимальное снижение стоимости ремонта;
применение несложного подъемно- транспортного оборудования;
соблюдение правил техники безопасности и пожарной безопасности.
1.3. ТЕХНИЧЕСКИЕ УСЛОВИЯ НА РЕМОНТ БТВТ
БТВТ, |
агрегат, |
деталь |
считаются |
отремонтированными, |
|
если, они |
удовлетворяют требованиям, установленным техническими УСЛОВИЯМИ. Технические условия являются основным документом, которым руководствуются при дефектации и ремонте БТВТ. Какого - либо отступления от технических условий или изменения их, без разрешения лица, утвердившего их, не разрешаются. В технических условиях на ремонт БТВТ установлены требования на весь
процесс ремонта:
В технических условиях обычно указываются качественные нормативы на изготовление и ремонт деталей, на сборку и испытание БТВТ и агрегатов
К нормативам на ремонт деталей относятся: материал |
|
детали, твердость материала, номинальные размеры, |
|
предельно допустимые размеры при ремонте, ремонтные |
|
размеры, |
рекомендуемые способы ремонта, признаки |
выбраковки. |
|
К нормативам на сборку и испытание БТВТ и агрегатов относятся: комплектность сборки узлов, агрегатов и посадка деталей, эксплуатационные показатели (мощность, скорость, экономичность и т. п.), режимы испытаний и другие требования.
В процессе ремонта лицо, осуществляющее контроль, принимает предъявленную продукцию и дает разрешение на продолжение последующих работ. Если предъявленная продукция не отвечает требованиям технических условий, ее бракуют.
Технические условия на войсковой ремонт БТВТ |
|||
помещены в «Руководстве по войсковому ремонту средних |
|||
танков». |
ремонте |
агрегатов производится их |
|
При текущем |
|||
наружная мойка, |
замена |
или ремонт |
неисправных |
деталей и узлов, их регулировка. |
|
