СТЕНД ДЛЯ РАЗБОРКИ-СБОРКИ ПОГЛОЩАЮЩИХ АППАРАТОВ СРС-Ш6-ТО-4
Назначение:
Стенд предназначен для ремонта поглощающих аппаратов фрикционного типа Ш-1- ТМ, Ш-2-В, Ш-2-Т, ПМК-110, Ш6-ТО-4 (бесхомутовый по черт. 126.01.000-0 и по черт.
126.01.000-1).
Стенд может применяться в цехах вагонных при заводском и деповском видах ремонта подвижного состава и рассчитан на работу в условиях вагоносборочного цеха (ВСЦ) при температуре окружающей среды от +5 до +40°С допустимой влажности до 80% при температуре +20°С, оснащенных магистралью сжатого воздуха.
На стенде механизированы следующие операции:
-сжатие поглощающих аппаратов;
-кантование поглощающих аппаратов (обязательное условие для разборки-сборки Ш6-ТО-4);
-откручивание гайки стяжного болта (с одновременной фиксацией стяжного болта, для защиты от проворачивания).

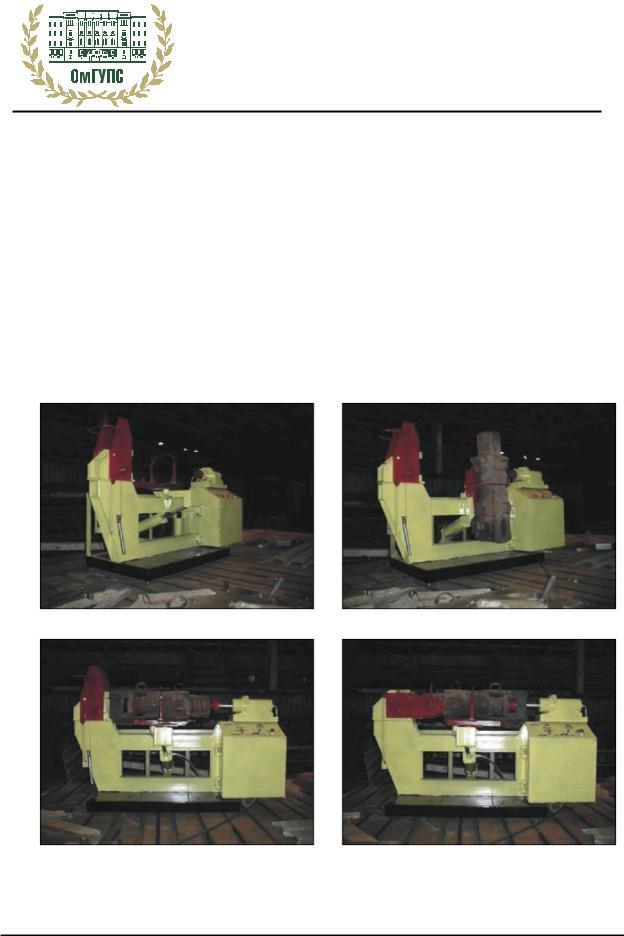

Рис. 1 – СРС-Ш6-ТО-4 общий вид Рис. 2 – СРС-Ш6-ТО-4 в работе
Рис. 3 – СРС-Ш6-ТО-4 в работе |
Рис. 4 – СРС-Ш6-ТО-4 в работе |
71

Технические характеристики СРС-Ш6-ТО-4
Наименование параметра |
Значение |
|
|
|
|
Тип привода |
пневмогидравлический |
|
|
|
|
Параметры питающей пневмосети: |
|
|
давление МПа (кгс/см2) |
0,45…0,55 (4,5…5,5) |
|
диаметр питающей трубы, мм, не менее |
15 |
|
|
|
|
Усилие на штоке силового гидроцилиндра номинальное, |
300 (30,4) |
|
кН (т) |
||
|
||
|
|
|
Ход штока силового гидроцилиндра максимальный, мм |
250 |
|
|
|
|
Усилие штока кантования (при рабочем давлении пневмо- |
0,52…0,66 (520…660) |
|
сети), кН (кгс) |
||
|
||
|
|
|
Ход штока гидроцилиндра кантования максимальный, мм |
350 |
|
|
|
|
Количество заливаемой в гидросистему жидкости, л |
17 |
|
|
|
|
Габариты ДхШхВ, мм |
2400х1050х1475 |
|
|
|
|
Масса (сухая), кг, не более |
850 |
|
|
|
Примечание: В качестве гидравлической жидкости применяется любое минеральное или синтетическое масло с вязкостью от 10 до 40 сСт при температуре + 50°С, очи-
щенное не ниже чем до 14 класса.
Кафедра «Вагоны и вагонное хозяйство», НПЦ «Энергосервис»
72

МОБИЛЬНЫЙ МАЛОГАБАРИТНЫЙ КОМПЛЕКС ДЛЯ ОБСЛУЖИВАНИЯ ВАГОНОВ НА ПТО КМР-01
Назначение:
Комплекс предназначен для использования при операциях замены пружинных комплектов и фрикционных клиньев, регулировке зазоров скользунов на вагонных тележках модели 18-100, правке крышек люков без их снятия, снятия и постановки крышек люков, смены автосцепок, снятия и постановки поглощающих аппаратов без подъемки вагонов.
Комплекс может использоваться на ПТО и МППВ ОАО "РЖД", оборудованных ровным твёрдым покрытием межпутевого пространства шириной не менее 4,5 м. Эксплуатация возможна при температуре окружающей среды от -30 до +35°С.

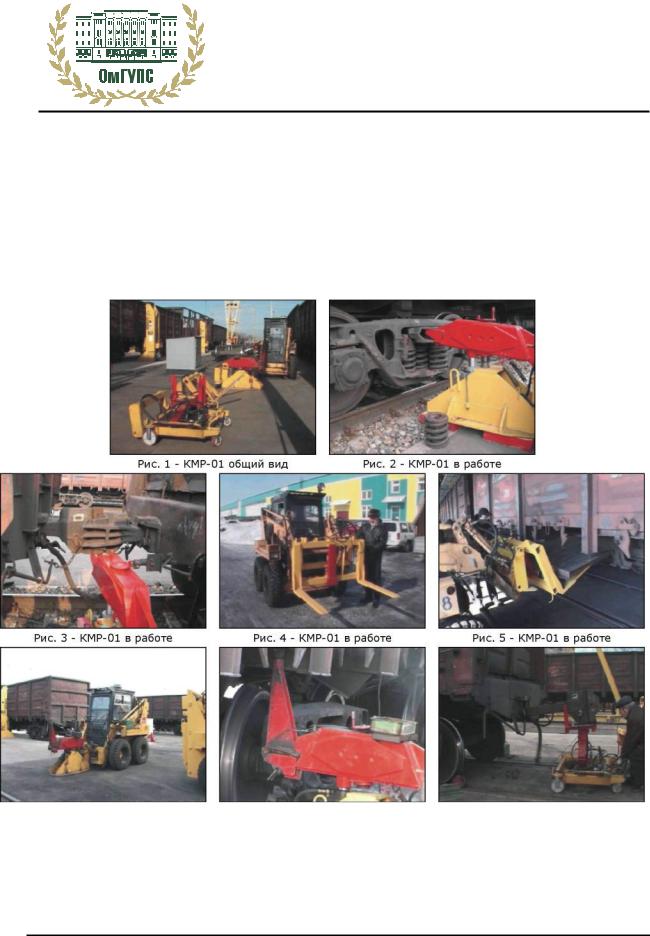

Рис. 6 - КМР-01 в работе |
Рис. 7 - КМР-01 в работе |
Рис. 8 - КМР-01 в работе |
73

Состав:
КМР-01 выполнен на базе самоходного транспортного средства (МКСМ-800) и включает в себя сменяемые силовые модули для производства следующих ремонтных работ на вагоне: подъем надрессорных балок порожних и груженых вагонов для смены фрикционных клиньев и пружин рессорного комплекта тележек, а также подъем автосцепок для замены балочек (см. Рис. 2 и 3); смена (снятие и постановка) крышек разгрузочных люков (см. Рис. 4 и 5); поджим крышек разгрузочных люков без их снятия с вагона (см. Рис. 6 и 7); смена автосцепки с механизацией разборки-сборки резьбовых соединений (пневматическим ударным гайковертом) (см. Рис. 8 и 9); смена неисправных поглощающих аппаратов всех типов с механизацией разборки-сборки резьбовых соединений (пневматическим ударным гайковертом).
Технические характеристики КМР-01 (без технических данных на МКСМ-800)
Наименование параметра |
Значение |
|
|
|
|
Базовый транспортный модуль |
коммунально-строительная |
|
многоцелевая машина типа |
||
|
||
Двигатель модуля: |
|
|
тип |
дизель, HATZ 3M41 |
|
мощность при 2300 об/мин, кВт |
36,8 |
|
|
|
|
Тип приводов |
гидравлический |
|
Давление в сети рабочего оборудования, МПа |
16 |
|
Ход вилки подъёмника УПВС-01 макс., мм |
250 |
|
Усилие, развиваемое на вилке подъёмника УПВС-01, |
|
|
при давлении в гидросистеме 15МПа, кН (тс) |
221,3 (22,5) |
|
|
|
|
Поперечный ход рамки с вилами УСЛ-01, мм |
60 |
|
Угол наклона рамки с вилами УСЛ-01 макс., град |
30 |
|
Ход упора рычага сталкивателя УСЛ-01, мм |
150 |
|
|
|
|
Тип пневмогайковёрта модуля УСА-01 |
2870 Ti |
|
|
|
|
Максимальный ход подъёмника УСА-01,мм |
450 |
|
|
|
|
Максимальная поднимаемая подъёмником УСА-01 |
240 |
|
масса, кг |
||
|
||
Усилие развиваемое гидроцилиндром выжима УСА-01, |
392,4 (40) |
|
кН (тс) |
||
|
||
Габариты комплекса ДхШхВ, (МКСМ-800 + УПВС- |
3827х1680х2165 |
|
01), мм |
||
|
||
|
|
|
Масса комплекса суммарная: |
|
|
транспортная(сухая), кг |
3490 |
|
эксплуатационная, кг |
3645 |
Поставки оборудования Эксплуатационные депо: Октябрьская ж.д. ВЧДЭ Апатиты; Московская ж.д. ВЧДЭ
Орехово-Зуево, Смоленск; Северо-Кавказская ж.д. ВЧДЭ Минеральные Воды; ЮгоВосточная ж.д. ВЧДЭ Кочетовка; Приволжская ж.д. ВЧДЭ Анисовка; Свердловская ж.д. ВЧДЭ Свердловск-Сортировочный, Войновка; Южно-Уральская ж.д. ВЧДЭ Курган, Карталы, Оренбург; Западно-Сибирская ж.д. ВЧДЭ Входная; Красноярская ж.д. ВЧДЭ Абакан.
Кафедра «Вагоны и вагонное хозяйство»
74

НОРМИРОВАНИЕ РАСХОДА ЭЛЕКТРИЧЕСКОЙЭНЕРГИИ НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ РЕМОНТА ПОДВИЖНОГО СОСТАВА
Разработанный метод позволяет получать обоснованные удельные нормы расхода электрической энергии на выпуск единицы продукции на основе характеристик и режимов работы технологического электрооборудования.
В основе метода лежит анализ функционирования имитационных дискретнособытийных моделей технологических процессов.
Метод позволяет:
1) априорно определять расход электрической энергии на технологические процессы ремонта подвижного состава; 2) выявлять участки технологических процессов с повышенными потерями электрической энергии; 3) определять эффективность управ-
ляющих воздействий по снижению энергоемкости основных технологических процессов; 4) проводить оценку эффективности ме-
роприятий по получению оптимального графика нагрузки.
Достоинством предложенного метода является его гибкость и наличие привязки к конкретной производственной ситуации с сохранением стохастичности исследуемых систем. Появляется возможность учитывать планируемые изменения в организации производства при определении норм расхода всех видов топливно-энергетических ресурсов и других затрат (временных, трудозатрат, материальных ресурсов).
Работа метода апробирована на действующих технологических процессах ремонта подвижного состава в вагонном и локомотивных ремонтных депо Западно-Сибирской и Октябрьской железных дорог. В частности, построены имитационные модели и выполнена оценка расхода электроэнергии на следующие технологические процессы:
–заливка баббитом вкладышей моторно-осевых подшипников;
–ремонт тележки грузового вагона модели 18-100 и 18-578;
–ремонт дизеля 5Д49;
–средний ремонт электровозов ВЛ10.
С целью автоматизации расчета оценки расхода электрической энергии разработаны таблицы Microsoft Excel для разработанных моделей технологических процессов.
За расчетный период, равный 10 годам, экономический эффект от внедрения метода в локомотивном ремонтном депо «Московка» Западно-Сибирской железной дороги составил 162,2 тыс. р., что составляет около 12 % от затрат на приобретение электроэнергии, необходимой для выполнения технологического процесса среднего ремонта электровозов ВЛ10. При этом расчетный срок окупаемости не превысил двух лет.
