ИНЖЕНЕРНАЯ ГРАФИКА

Методические указания для студентов механических специальностей

заочной формы обучения

Могилев 2013

УДК 744

Рассмотрено и рекомендовано к изданию на заседании кафедры инженерной графики Протокол № 3 от 29.11.2012 г.

Составители:

ст. преподаватель Рябушева Е.М. ст. преподаватель Паудин А.Н.

Рецензент к.т.н., доцент В.П. Чиркин

УДК 744

© Учреждение образования «Могилевский государственный университет продовольствия», 2013

3

Введение

Изучение курса «Инженерная графика» даёт возможность научиться изображать самые разнообразные предметы и читать представленные на чертежах формы, воспринимая их как продуманные комбинации простых геометрических тел, на которые можно расчленить сложные машиностроительные детали.

В разделе «Техническое черчение» изучаются правила составления и оформления чертежей на основе применения ЕСКД (Единая система конструкторской документации). Существуют несколько групп стандартов ЕСКД. В практической работе студенты чаще всего будут встречаться со стандартами группы 3 ЕСКД: «Общие правила выполнения чертежей» – ГОСТ 2.301-68 – ГОСТ 2.317-2011 и группы 4 ЕСКД: «Правила выполнения чертежей изделий машиностроения и приборостроения» – ГОСТ 2.401-68 – ГОСТ 2.426-74.

Поэтому студенты уже с самого начала знакомства с курсом «Черчение» должны стремиться к более подробному и внимательному изучению этих стандартов и использовать полученные знания при выполнении своих работ. В конце каждого семестра студенты сдают дифференцированный зачет. Для сдачи зачета по черчению для каждого семестра прилагаются вопросы.

1Вопросы по инженерной графике

1Форматы. ГОСТ 2.301-68

2Масштабы. ГОСТ 2.302-68

3Линии. ГОСТ 2.303-68

4Шрифты чертежные. ГОСТ 2.304-81

5Изображения: виды, разрезы, сечения. ГОСТ 2.305-2008. 5.1 Виды:

Какой способ проецирования используется в черчении?

Что называется видом?

Назвать основные виды. Как располагают их на чертеже?

В каких случаях и как обозначают основные виды? Принцип выбора главного вида.

Какие виды называют дополнительными? Как их располагают на чертеже и как обозначают?

Какие виды называют местными? Как их располагают на чертеже и как обозначают?

5.2 Разрезы:

Для чего на чертежах выполняют разрезы? Что называется разрезом?

В чем разница между разрезом и сечением? Как разделяются разрезы

взависимости от положения секущей плоскости относительно горизонтальной плоскости проекций?

Как различают разрезы в зависимости от числа секущих плоскостей?

Как выполняют ступенчатые разрезы, ломаные разрезы?

Как выполняют местные разрезы?

4

В каких случаях необходимо обозначать простые разрезы?

В каких случаях соединяют на чертеже часть вида с частью разреза?

Как выполняют разрез, если ребро предмета совпадает с осевой

линией?

5.3Сечения

Что называется сечением?

Назвать виды сечений.

Как обозначают наложенные сечения и сечения, расположенные в разрыве между частями изображаемого предмета, если они представляют собой симметричную фигуру или не симметричную фигуру?

Построение вынесенного сечения.

Построение наложенного сечения.

6 Обозначения графических материалов и правила их нанесения на чертежах.

ГОСТ 2.306-68.

7Нанесение размеров и предельных отклонений . ГОСТ 2.307-2011.

8Аксонометрические проекции. ГОСТ 2.317-2011:

8.1Как классифицируются аксонометрические проекции?

8.2Прямоугольная изометрическая проекция. Построение осей, коэффициенты искажения по осям. Построение овалов в плоскостях проекций.

8.3Прямоугольная диметрическая проекция. Построение осей, коэффициенты искажения по осям. Построение овалов в плоскостях проекций.

9 Резьба. Образование резьбы.

9.1Классификация резьб.

9.2Изображение и обозначение резьбы на чертежах. ГОСТ 2.311-68.

9.3Назвать основные параметры резьбы.

9.4Что называется шагом резьбы, ходом резьбы?

9.5Как условно изображают резьбу на стержне, в отверстии?

9.6Как изображают в разрезе резьбовое соединение?

9.7Как условно обозначают метрическую резьбу с крупным шагом? С мелким шагом?

9.8Как условно обозначают трубную резьбу?

10 Эскизирование деталей, выполнение рабочих чертежей деталей:

Что такое эскиз детали?

Последовательность выполнения эскиза детали с натуры.

Рабочие чертежи деталей и требования к ним.

В чем отличие эскиза и рабочего чертежа детали?

Что должен содержать эскиз и рабочий чертеж детали?

11 Обозначение шероховатости поверхностей. ГОСТ 2.309-73.

11.1Что называется шероховатостью поверхности? По каким критериям оценивается шероховатость поверхности?

11.2Какими знаками обозначают шероховатость поверхности и как выполняются эти знаки?

12 Сборочный чертеж. Какие размеры проставляются на сборочном

5

чертеже?

13 Какие условности и упрощения используются при выполнении сборочного чертежа?

14Спецификация. Из каких разделов состоит спецификация? Оформление спецификации.

15В какой последовательности записываются стандартные изделия в спецификации?

16Если на сборочном чертеже имеется несколько стандартных деталей одного наименования разных типоразмеров, то в какой последовательности они записываются в спецификации?

2 Некоторые общие указания по выполнению контрольных работ

В контрольные работы входит ряд задач по черчению. Подробное описание содержания задач и тем контрольной работы будет рассмотрено и показано ниже. Задания на контрольные работы – индивидуальные. Студент выполняет тот вариант задания, номер которого соответствует сумме двух последних цифр его шифра в зачетной книжке. Если, например, учебный шифр студента 941021, то во всех контрольных работах он выполняет вариант № 3: (2+1=3) или тот вариант, который ему выдал индивидуально преподаватель. Чертежи выполняются карандашом и сшиваются в папку (скоросшиватель) с титульным листом (рисунок 1). Контрольная работа представляется на рецензию в полном объеме. После рецензирования она возвращается студенту с рецензией преподавателя. Замечания преподавателя на чертежах стирать нельзя. Если контрольная работа не зачтена, то следует эту работу доделать в соответствии с замечаниями и отправить её на повторное рецензирование в университет. На повторную рецензию нужно высылать всю работу полностью в том числе и ранее зачтенные чертежи, входящие в данную работу.

К зачёту допускаются студенты, получившие положительные рецензии на все чертежи, входящие в контрольную работу. Зачет письменный. На зачете студенту предлагается выполнить чертеж по проекционному черчению и ответить на теоретические вопросы, данные в методическом указании.

6

Министерство образования Республики Беларусь УО «Могилёвский государственный университет продовольствия»

Кафедра инженерной графики

Графические работы

Контрольная работа № 1

по дисциплине «Начертательная геометрия, инженерная и машинная графика»

Специальность 1 – 36 09 01 Машины и аппараты пищевых производств

Могилев 2013

Рисунок 1

7

3 Требования, предъявляемые к оформлению чертежей

Чертежи контрольных работ должны быть выполнены строго в соответствии со стандартами ЕСКД. Рассмотрим основные ГОСТы, используемые при оформлении чертежей.

3.1 ГОСТ 2.301-68. Форматы. ГОСТ 2.104-2006. Основная надпись

ГОСТ 2.301-68 устанавливает размеры форматов чертежей и других конструкторских документов (см. таблицу 1), а также правила оформления листа чертежной бумаги.

Таблица 1 – Масштабы

Основная надпись чертежа едина для всех вышеприведенных форматов и вычерчивается в соответствии с ГОСТ 2.104-2006.

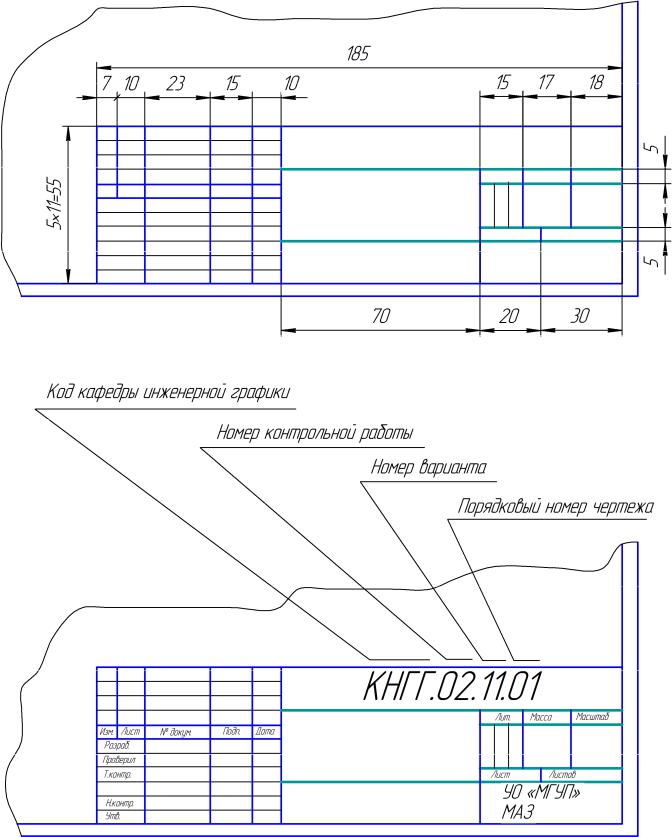

Для работ по черчению ее следует заполнить в соответствии с рисунком 2.

3.2 ГОСТ 2.302-68. Масштабы

Чертеж может быть выполнен в соответствии с истинными размерами изделия (изображение в натуральную величину) или увеличен, или уменьшен. ГОСТ 2.302-68 устанавливает стандартные масштабы увеличения и уменьшения чертежа. Наиболее распространенные в машиностроении масштабы:

Примечание – на чертеже, вне зависимости от его масштаба, наносятся истинные размеры.

8

3.3 ГОСТ 2.303-68. Линии

Типы линий и их толщина, применяемые при выполнении чертежей, строго регламентированы. Это сплошная толстая основная, сплошная тонкая, сплошная волнистая, линии, показывающие разрезы и сечения, различные типы штрихпунктирных линий. Конструкции линий показаны в ГОСТ 2.303-68. Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм. Толщина всех других вышеперечисленных линий (кроме разомкнутой линии, используемой для обозначения разрезов и сечений) принимается равной от S/2 до S/3. Разомкнутая линия имеют толщину от 1S до 1,5S.

Примечание – для всех изображений, выполненных на данном чертеже, толщина линий одного и того же типа должна быть одинакова.

3.4 ГОСТ 2.304-81. Шрифты чертежные

В данном ГОСТе приводятся конструкции шрифтов, применяемых в машиностроении, в том числе русского, латинского и греческого алфавитов, арабские и римские цифры, знаки и символы, применяемые в различных отраслях науки .

Установлены следующие размеры шрифтов: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40

Размер шрифта обозначается буквой h и равен высоте прописной буквы, например, 10 мм. Строчная буква данного выбранного шрифта будет равна 7 мм (т.е. следующий минимальный размер в приведенном ряду шрифтов). Можно применять шрифты с наклоном под углом 75° или вертикальные. Толщина линии шрифтов d может быть равной:

а) d=1/14 h, б) d=1/10 h; где h – размер шрифта.

Все другие размеры шрифтов необходимо брать в указанной литературе.

4 Контрольная работа № 2

В контрольную работу № 2 входят: тема № 1 «Нанесение размеров на чертежах», тема № 2 «Проекционное черчение» (Изображения: виды, разрезы, сечения. Штриховка в разрезах и сечениях), тема № 3, включающая соединения резьбовые, тема № 4 «Эскизирование деталей».

4.1 Тема № 1. Нанесение размеров на чертежах Цель работы: изучение правил нанесения размеров на чертежах и других

технических документах на изделия всех отраслей промышленности и строительства.

Содержание работы: нанести размеры в соответствии с ГОСТ 2.307-2011 на чертежах деталей. Индивидуальные задания приведены на рисунках 4 – 9. Пример выполнения работы представлен на рисунке 10. Деталь типа вала выполняется в масштабе 1:1, деталь типа втулки выполняется в масштабе 2:1, третья деталь типа прокладки выполняется в масштабе 4:1.
