6.8. Параллельно соединенные индуктивность, емкость и активное сопротивление в цепи синусоидального тока
К
схеме на рис. 6.12 подключено синусоидальное
напряжение
.
Схема состоит из параллельно включенных
индуктивности, емкости и активного
сопротивления.
Определим ток на входе схемы.
В соответствии с первым законом Кирхгофа:
,
(6.19)
где
-
активная проводимость.

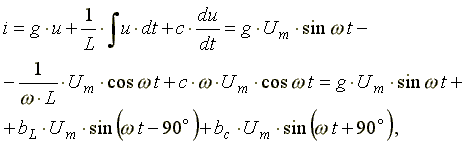

Рис. 6.12 Подставим эти формулы в уравнение (6.19). Получим:
,
(6.20)
где
-
индуктивная проводимость;
-
емкостная проводимость.
Из уравнения (6.20) видно, что ток в ветви с индуктивностью отстает по фазе от напряжения на 90o, ток в ветви с активным сопротивлением совпадает по фазе с напряжением, ток в ветви с емкостью опережает по фазе напряжение на 90o.
Запишем уравнение (6.20) в комплексной форме.
,
(6.21)
где
- комплексная проводимость;
-
полная проводимость;
-
начальная фаза комплексной проводимости.

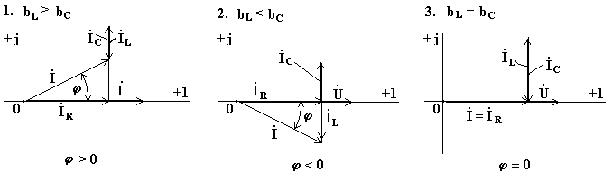

Построим векторные диаграммы, соответствующие комплексному уравнению (6.21).
Рис.
6.13
Рис. 6.14
Рис. 6.15
В схеме на рис. 6.12 может возникнуть режим резонанса токов. Резонанс токов возникает тогда, когда индуктивная и емкостная проводимости одинаковы. При этом индуктивный и емкостный токи, направленные в противоположные стороны, полностью компенсируют друг друга. Ток в неразветвленной части схемы совпадает по фазе с напряжением.
Из
условия возникновения резонанса тока
получим
формулу для резонансной частоты тока
.
В
режиме резонанса тока полная проводимость
цепи
-
минимальна, а полное сопротивление
-
максимально. Ток в неразветвленной
части схемы
в
резонансном режиме имеет минимальное
значение. В идеализированном случае R
= 0,
и
.
Ток в неразветвленной части цепи I = 0. Такая схема называется фильтр - пробкой.
6.9. Резонансный режим в цепи, состоящей из параллельно включенных реальной индуктивной катушки и конденсатора

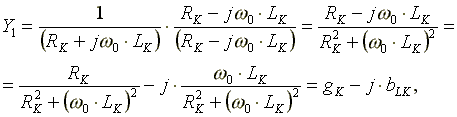

Комплексная проводимость индуктивной ветви
где
- активная проводимость индуктивной
катушки;
-
полное сопротивление индуктивной
катушки;
-
индуктивная проводимость катушки;
-
емкостная проводимость второй ветви.
В режиме резонансов токов справедливо уравнение:
или
Из этого уравнения получим формулу для резонанса частоты
(6.22)
На
рисунке 6.16 изображена векторная диаграмма
цепи в резонансном режиме.
Вектор тока I2опережает вектор напряжения на 90o. Вектор тока I1отстает от вектора напряжения на угол φ,
где
.
Рис. 6.16
Разложим вектор тока I1на две взаимно перпендикулярные составляющих, одна из них, совпадающая с вектором напряжения, называется активной составляющей тока Iа1, другая - реактивной составляющей тока Iр1.
Врежиме резонанса тока реактивная
составляющая тока Iр1
и емкостный ток I2
, направленные в противоположные стороны,
полностью компенсируют друг друга,
активная составляющая тока Iа1
совпадает по фазе с напряжением (рис.
6.17). Ток I в неразветвленной части схемы
совпадает по фазе с напряжением.
Рис. 6.17
6.10. Мощность в цепи синусоидального тока

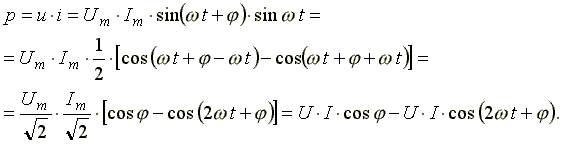

Мгновенной мощностью называют произведение мгновенного напряжения на входе цепи на мгновенный ток. Пусть мгновенные напряжение и ток определяются по формулам:
Тогда
(6.23)
Среднее значение мгновенной мощности за период
Из
треугольника сопротивлений
,
а
.
Получим еще одну формулу:
.
Среднее арифметическое значение мощности за период называют активной мощностью и обозначают буквой P.
Эта мощность измеряется в ваттах и характеризует необратимое преобразование электрической энергии в другой вид энергии, например, в тепловую, световую и механическую энергию.
Возьмем
реактивный элемент (индуктивность или
емкость). Активная мощность в этом
элементе
,
так как напряжение и ток в индуктивности
или емкости различаются по фазе на 90o.
В реактивных элементах отсутствуют
необратимые потери электрической
энергии, не происходит нагрева элементов.
Происходит обратимый процесс в виде обмена электрической энергией между источником и приемником. Для качественной оценки интенсивности обмена энергией вводится понятие реактивной мощности Q.
Преобразуем выражение (6.23):
где
-
мгновенная мощность в активном
сопротивлении;
-
мгновенная мощность в реактивном
элементе (в индуктивности или в емкости).
Максимальное или амплитудное значение мощности p2называется реактивной мощностью
,
где x - реактивное сопротивление (индуктивное или емкостное). Реактивная мощность, измеряемая в вольтамперах реактивных, расходуется на создание магнитного поля в индуктивности или электрического поля в емкости. Энергия, накопленная в емкости или в индуктивности, периодически возвращается источнику питания.
Амплитудное значение суммарной мощности p = p1+ p2называется полной мощностью.
Полная мощность, измеряемая в вольтамперах, равна произведению действующих значений напряжения и тока:
,
где z - полное сопротивление цепи.
Полная мощность характеризует предельные возможности источника энергии. В электрической цепи можно использовать часть полной мощности
,
где
- коэффициент мощности или "косинус
"фи".
Коэффициент мощности является одной из важнейших характеристик электротехнических устройств. Принимают специальные меры к увеличению коэффициента мощности.
Возьмем треугольник сопротивлений и умножим его стороны на квадрат тока в цепи. Получим подобный треугольник мощностей (рис. 6.18).
Из
треугольника мощностей получим ряд
формул:
,
,
Рис.6.18
,
.
При анализе электрических цепей символическим методом используют выражение комплексной мощности, равное произведению комплексного напряжения на сопряженный комплекс тока.
Для цепи, имеющей индуктивный характер (R-L цепи)
,
где
-
комплекс напряжения;
-
комплекс тока;
-
сопряженный комплекс тока;
-
сдвиг по фазе между напряжением и током.
,
ток как в R-L цепи, напряжение опережает
по фазе ток.
Вещественной частью полной комплексной мощности является активная мощность.
Мнимой частью комплексной мощности - реактивная мощность.
Для
цепи, имеющей емкостной характер (R-С
цепи),
.
Ток опережает по фазе напряжение.
.
Активная мощность всегда положительна. Реактивная мощность в цепи, имеющей индуктивный характер, - положительна, а в цепи с емкостным характером - отрицательна.
