Приложение б
Припуски и допуски по ГОСТ 7829-70
Форма и соотношение размеров поковок указаны в таблице Б.1.
Таблица Б.1 - Форма и соотношение размеров поковок
Тип поковки |
Эскиз поковки |
Соотношение размеров |
Номер рисунка и таблица припусков |
Круглого сечения с уступами |
|
L > 1,5D l > 0,3D |
Рисунок Б.1 Таблица Б.2 |
Кольца раскатные |
|
H < D d > 0,5D
|
Рисунок Б.2 Таблица Б.3 |
Втулки с уступами сплошные и с отверстиями |
|
h < D1 h < 0,75H D1-D2≥0,2D1 0,5D2≥d≥0,4H
|
Рисунок Б.3 Таблица Б.4 |

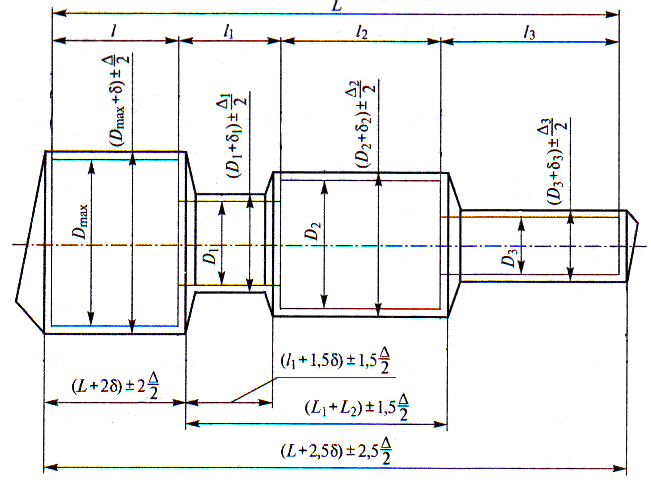

Рисунок Б.1 – Эскиз поковки круглого сечения с уступами
Таблица Б.2 – припуски и предельные отклонения для поковок круглого сечения с уступами
В миллиметрах
Длина детали L |
Диаметр дитали D |
|||||
до 50 |
св.50 до 70 |
св.70 до.90 |
св.90 до.120 |
св.120 до.160 |
св.160 до.200 |
|
Припуски (δ) и предельные отклонения () |
||||||
до 250 |
5±2 |
6±2 |
7±2 |
8±3 |
9±3 |
- |
св.250 до 500 |
6±2 |
7±2 |
8±2 |
9±3 |
10±3 |
11±3 |
св.500 до 800 |
7±2 |
8±2 |
9±3 |
10±3 |
11±3 |
12±3 |
св.800 до 1200 |
8±2 |
9±3 |
10±3 |
11±3 |
12±3 |
13±4 |
св.1200 до 1700 |
- |
10±3 |
11±3 |
12±4 |
13±4 |
14±4 |
Рисунок Б.2 – Эскиз поковки типа раскатных колец
Таблица Б.3 – Припуски и предельные отклонения для поковок типа раскатных колец
В миллиметрах
Диаметр детали D |
Размеры детали, на которые назначаются припуски и предельные отклонения |
Высота детали H |
||||||
до 50 |
св.50 до 65 |
св.65 до.80 |
св.80 до.100 |
св.100 до.125 |
||||
Припуски (δ, δ1, δ2) и предельные отклонения () |
||||||||
до 110 |
H D d |
6±2 9±3 12±3 |
7±2 10±3 13±3 |
8±3 11±3 14±3 |
9±3 12±4 15±4 |
10±3 12±4 15±4 |
||
св.110 до 150 |
H D d |
7±2 10±3 13±3 |
8±2 11±3 14±3 |
9±3 11±3 14±3 |
10±3 12±4 15±4 |
11±4 13±4 16±4 |
||
св.150 до 200 |
H D |
7±2 11±3 14±3 15±3 |
8±2 12±3 15±3 16±3 |
9±3 12±3 15±3 16±3 |
10±3 13±4 16±4 17±4 |
11±4 13±4 16±4 17±4 |
||
d |
при D-d |
до 50 св.50 до 100 |
||||||
св.200 до 250 |
H D |
7±2 11±3 14±3 15±3 |
8±2 12±3 15±3 16±3 |
9±3 13±4 16±4 17±4 |
10±3 14±4 17±4 18±4 |
11±4 14±4 17±4 18±4 |
||
d |
при D-d |
до 50 св.50 до 125 |
Рисунок Б.3 – Эскиз поковки типа втулок с уступами
Таблица Б.4 – Основные припуски и предельные отклонения для поковок типа втулок с уступами
В миллиметрах
Диаметр детали D1 или D2 |
Размеры детали, на которые назначаются припуски |
Высота детали H |
||||
до 50 |
св.50 до 65 |
св.65 до.80 |
св.80 до.100 |
св.100 до.125 |
||
Припуски (δ, δ1, δ2, δ3) и предельные отклонения () |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
до 50 |
H; h D1 D2 d |
7±2 7±2 - |
7±2 7±2
- |
- -
- |
- - - |
- - - |
св.50 до 80 |
H; h D1 D2 d |
7±2 7±2 13±2 |
7±2 8±2
14±2 |
8±2 8±2 14±2 |
9±2 9±2 15±2 |
- - - |
св. 80 до 110 |
H; h D1 D2 d |
7±2 8±2 6±2 14±2 |
8±2 9±2 7±3 15±2 |
9±2 9±2 7±3 15±2 |
10±2 10±3 8±4 16±2 |
10±3 10±3 8±4 16±2 |
Продолжение таблицы Б.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
св.110 до 150 |
H; h D1 D2 d |
7±2 9±2 15±2 |
8±2 10±2 16±2 |
9±2 10±3 16±2 |
10±3 11±3 17±3 |
10±3 11±3 17±3 |
св. 150 до 200 |
H; h D1 D2 d |
8±2 10±3
|
8±2 11±3
|
9±3 11±3
|
10±3 12±3
|
11±3 12±3
|
св. 200 до 250 |
H; h D1 D2 d |
8±2 11±3 17±3 |
9±3 12±3 18±3 |
10±3 12±3 18±3 |
11±3 13±4 19±4 |
12±3 13±4 19±4 |
