МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ДЕПАРТАМЕНТ КАДРОВОЙ ПОЛИТИКИ И ОБРАЗОВАНИЯ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«ЧЕЛЯБИНСКИЙ ГОСУДАРСТВЕННЫЙ АГРОИНЖЕНЕРНЫЙ УНИВЕРСИТЕТ»
Кафедра графики
Утверждаю
Проректор по УР
А.А. Патрушев
Методические указания
выполнение инженерно-графических работ
в пакете AutoCAD2000i(2D–технология)
для студентов инженерных специальностей
ЧЕЛЯБИНСК
2008
Составители:
Торбеев И.Г. – доцент, к.т.н. (ЧГАУ)
Назмутдинова Н.И. – ст. преподаватель (ЧГАУ)
Торбеева Е.А. – ст. преподаватель (ЧГАУ)
Рецензенты:
Четыркин Ю.Б. – доцент каф. уборочных машин, к.т.н. (ЧГАУ)
Дукмасова В.С. – зав. каф. графики, доцент, к.т.н. (ЮурГУ)
Хмарова Л.И. – доцент каф. графики, к.т.н. (ЮурГУ)
Ответственный за выпуск
Торбеев И.Г. – зав. кафедрой инженерной графики (ЧГАУ)
Печатается по решению редакционно-издательского совета ЧГАУ
(С) Челябинский государственный агроинженерный университет, 2008
Введение
Данные методические указания не претендуют на полноту изложения. Здесь даны только самые основные и часто используемые команды и приемы работы в пакете AutoCAD. Но это обеспечит необходимый базовый уровень знаний для дальнейшего самостоятельного изучения пакета.
AutoCAD– система, позволяющая автоматизировать чертежно-графические работы. Инструментами для автоматизированного черчения являются графические примитивы (точка, отрезок, дуга, окружность и др.), команды их редактирования (копирование, перемещение, стирание и т.п.), а также команды установки свойств примитивов (задание толщины, типа, цвета объектов). Для выбора листа нужного формата и масштаба чертежа в системе есть соответствующие команды настройки. Для нанесения размеров необходимо лишь задать место его расположения на чертеже. Размерная и выносная линии, а также стрелки и надписи выполняются автоматически.
Пакет предоставляет средства управления изображением на экране. Соответствующие команды AutoCADпозволяют увеличивать изображение чертежа или уменьшать его (аналогично просмотру через линзу), а также перемещать границы видимой на экране части чертежа без изменения масштаба изображения.
Система дает возможность объединять графические объекты в единый блок, который хранится под определенным именем и при необходимости вставляется в чертеж, что избавляет от вычерчивания одних и тех же часто повторяющихся его элементов.
Каждый объект AutoCADпринадлежит некоторому слою. Каждый слой имеет свой цвет, тип и толщину линии. Слои определяются, исходя из требований к чертежу. Например, на каждом отдельном слое можно размещать заготовку чертежа, обводку, размеры, надписи, осевые линии, штриховку для последующей возможности быстрого выбора групп объектов и их редактирования.
В заключение отметим, что необходимым минимумом для успешного начала работы с пакетом в рамках данного пособия является:
знание правил выполнения чертежей в соответствии с требованиями ГОСТов ЕСКД;
знание основных приемов работы в рамках операционной системы Windows;
ЗапускAutoCad
Операционная система Windowsпредлагает пользователю несколько способов запуска программы. Простейшим является запуск программы при помощи ярлыка системына рабочем столеWindows, который создается для файлаacad.exe (местоположение файла можно найти с помощью главного меню). Кроме этого, можно выбрать в менюПускпунктПрограммы, в нем папкуAutoCAD 2000i, а в ней значокAutoCAD 2000i.

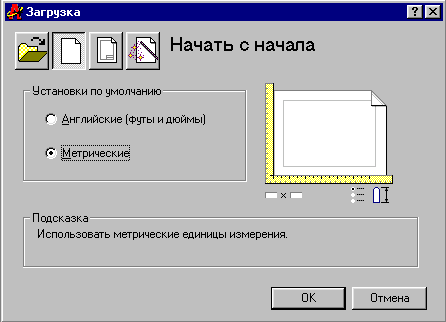

После запуска AutoCADна экране появится окно программы, а в нем – диалоговое окноЗагрузка, которое изображено на рис. 1. Отображение этого окна можно разрешать или запрещать через командуИнструменты Опции…. После выбора этой команды появится диалоговое окноПараметры, в нем следует выбрать вкладкуСистема. В ней найти поле со спискомЗагрузкаи установить полеShow traditional startup dialog (Показывать диалог при запуске) илиDo not show a startup dialog (Не показывать диалог при запуске).
Рис. 1. Диалоговое окно Загрузка.
В верхней части этого окна расположены четыре кнопки, которыми определяется режим запуска программы.
Если предполагается продолжить работу с уже существующим чертежом, следует щелкнуть на кнопке .
Кнопка позволяет начать новый чертеж с параметрами, установленными по умолчанию.
Кнопка позволяет в новом чертеже использовать параметры ранее созданного шаблона.
Кнопка запускает процесс установки параметров чертежа под управлением специального мастера.
Выберите вариант - Начать с начала,метрические единицы измерения и щелкните по кнопке ОК. Программа загрузится, и вы увидите окно, показанное на рис. 2.
