Глава 8. Инженерные системы здания

8.1 Отопление

Как уже отмечалось в первой главе, в состав Allplan входят модули для проектирования инженерных систем здания. Давайте кратко с ними познакомимся. Изложение будет не таким детальным, как в предыдущих разделах, поскольку данное пособие предназначено все-таки для архитекторов.

Рассмотрим процесс проектирования системы отопления на примере первого этажа нашего коттеджа. Конечно, ее размещаем в отдельном активномфайлепроекта.Файлыспланомипомещениямипервогоэтажа объявляем активными фоновыми.

Сначала необходимо выполнить некоторые предварительные на-

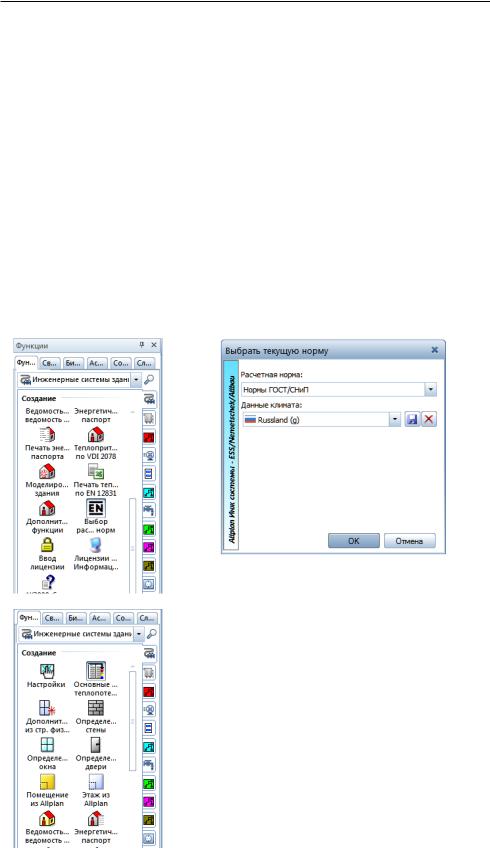

стройки. В функции Выбор расчетных норм модуля Инженерные си- стемызданий—Общее:Основныеданные,расчеттеплопотерь/тепло-

притоков укажите расчетные нормы ГОСТ/ СНиП. Затем в функции Основные данные для расчета теплопотерь выберите место расположениясооружения.Allplanсодержит всвоейбиблиотекенеобходимыедлярасчета данные о климате множества населенных пунктов не только России, но и стран ближнего зарубежья.

Следующий шаг — задание геометрических и теплофизических параметров стен. При проектировании коттеджа мы задали материал стен (кирпич). Однако это всего лишь название. Для выполнения расчета

221

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru





теплопотерь необходимо задать значения теплофизических параметров материала.

Длязаданиянеобходимыхдлярасчетапараметров предназначена функция Дополнить эле-

менты данными из стр. физики. Она позволяет задатьконструкциюокон,дверей,стен,перекрытий.Длясозданияконструкциистенысуществует специальная библиотека Allplan, содержащая необходимыесведениядлябольшого количества материалов ограждающих конструкций.

Есливырассчитализначениекоэффициента

222

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru





Двойной щелчок открывает каталог материалов

теплопередачи самостоятельно, то можно просто ввести его значение и не заниматься конструированием стены.

После нажатия кнопки ОК при отмеченном пункте Детальный вывод заимствованных ограждающих конструкций программа выдает сводку всех элементов конструкции. Проектировщику предоставляется возможностьпроверитьиоткорректироватьпараметрыстен,помещений, оконных и дверных заполнений, а затем заимствовать существующие помещения.

Следующий шаг работы — подбор и размещение отопительных приборов.ЭтуоперациювыполняетфункцияРассчитатьиразместить радиаторы для помещений, этажей автоматически из модуля Ото-

223

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru

пление. Расчету предшествует вывод на экран диалоговогоокнаИсходныезначениядлярасчета радиаторов. С его помощью проектировщик задает тип радиаторов, способ их присоединения ктрубопроводам,выбираетзапорно-регулирую- щуюарматуру.Всоставмодулявходятобширные каталогиэлементовсистемотопленияотведущих мировых производителей. Затем укажите галочкойвсепомещения,вкоторыхбудутустановлены радиаторы.

Посленепродолжительныхвычисленийпрограммавыведетпланэтажасустановленнымирадиаторами.Поумолчаниюпрограммаразмещает отопительныеприборыподоконнымипроемами,новы,конечно,можете переместить их в любое другое место по своему желанию. Радиаторы

224

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru

можно размещать полностью вручную. Мы разместили дополнительный радиатор в прихожей.

Теперь нужно проложить трубопроводы и присоединить к ним радиаторы. Трубопроводы — пространственная система, поэтому их трассировка выполняется с помощью специаль-

ного инструмента Параллельная ломаная 3D из модуля Отопление, Автоконструирование.

В одноименном диалоговом окне необходимо указать количество параллельных линий трубопроводов, цвета, которыми они будут отображаться на экране, положение относительно друг друга (в нашем примере трубопроводы

Здесь будут расположены точки

подачи и отвода теплоносителя

расположены рядом, поскольку так их лучше видно на плане этажа). Обратите внимание, что линии нужно начертить с учетом расположения точки присоединения трубопроводов к стоякам.

Следующий шаг процесса проектирования — подключение отопительных приборов к этажной разводке. Эта процедура осуществляется с помощью функции Подключение Отопление к этажной разводке

225

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru

из меню того же модуля. Наша задача очень проста: последовательно выбираем каждый из радиаторов и указываем ветви подвода и отвода теплоносителя.Присоединениеосуществляетсяавтоматическисогласно указанному ранее способу.

Последний этап работы выполняется с помощью функции Начальные точки отопления. Именно с ее помощью проектировщик указывает

свойства теплоносителя и требуемые параметры трубопроводов: максимально допустимые значения скорости теплоносителя, гидравлического сопротивления труб, их минимальный диаметр, материал. Конечно, как следуетизсамогоназванияфункции,нужноуказатьнапланеэтажаточки подвода и отвода теплоносителя. Затем, при помощи функции Автоконструирование , создаем нашу трубопроводную систему.

226

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru

Результаты гидравлического и теплового расчета выводятся в форматеMSExcel .СпецификациюэлементовиаксонометриюпоГОСТ получаем в выпадающем меню Плагин — Инженерные Системы Зда-

ний — СНиП/ГОСТ. Обратите внимание, что в спецификацию, фрагмент которой приведен ниже, программа включила и те элементы (тройники, колена), которые мы сами не размещали, но без которых собрать схему невозможно.

227

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru

8.2 Вентиляция

Перейдите в модуль Вентиляция. Автоконструирование. Конечно,

для работы лучше выбрать новый файл. Конструирование вентиляции можно начать с черчения 3D-линии, которая определит трассировку воздуховодов. При помощи функции Точки нагрузки Вентиляция устанавливаем воздухораспределители.

Начальная точка

3D-линия

Воздухораспределитель

Выбор блока

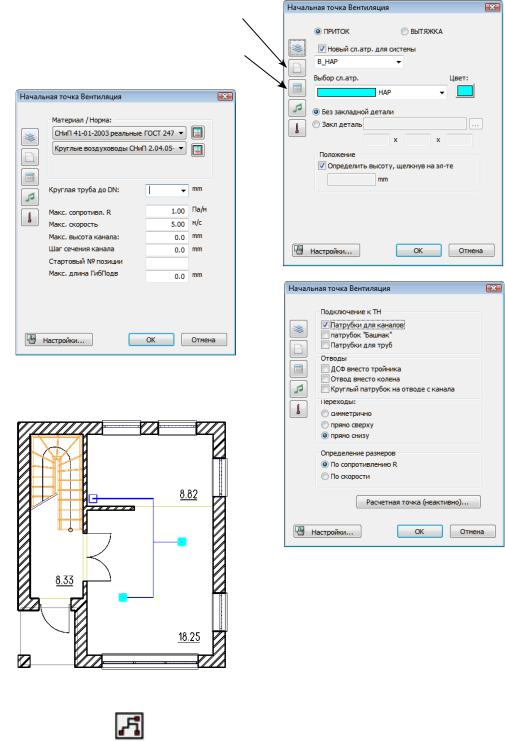

Следующий этап работы выполняется с помощью функции Начальныеточкиотопления.Сеепомощьюпроектировщикуказывает

228

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru





Материал

Настройки расчета

требуемые параметры воздуховодов. Конечно, как следует из самого названия функции, нужно указать на плане этажа точки подвода и отвода воздуха.

Функцией Подключение сверху/

снизу присоединяем воздуховоды к воздухораспределителям,азатемпроизводимавтоматическоеконструиро-

ваниесистемы .Вокнеанимациихорошовидно,чтовсевоздуховоды лежатнаполу.Поднимитеихнанужнуюотметкуфункциейперемещения.

Далее мы можем получить спецификацию элементов и результаты расчета в формате MS Excel .

229

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин

© ООО Фирма «Уралкомплект – наука», 2014

www.uralkn.ru





230

Книга создана при участии ООО Фирма Уралкомплект-наука/Екатеринбург и Allbau Software/Берлин
