Неисправности в работе дверей
Обрыв цепей. При этом, если оборвется первая цепь - то двери будут работать только на открытие, а если оборвется вторая - то только на закрытие
Соскакивание цепей со звездочек из-за ослабление натяжных винтов цепей
Излом валиков звездочек
Разрушение поводков больших цепных кронштейнов
Обрыв натяжных винтов цепей
Обрыв болтов подвески
Выпадение шариков из сепаратора (в каждом ряду сепаратора установлено 14 шариков)
Попадание посторонних предметов
Перекос или заклинивание створок по любым причинам, в том числе - и выше описанным
Тележка вагона и её элементы
Каждый вагон имеет две двухосные моторные тележки.
Тележка является ходовой частью и предназначена для передачи вертикальных нагрузок от кузова с пассажирами на путь, и передачи вертикальных нагрузок на кузов вагона.
Тележки расположены по концам вагона на одинаковом расстоянии от его центра и не связаны одна с другой. Расстояние между центрами двух осей колесных пар называется базой тележки и составляет 2100 мм. От базы тележки и длины кузова зависит минимальный радиус рельсового пути, в который может вписаться вагон. Расстояние между поперечными осями тележек называется базой вагона. Она равна 12600 мм.
На каждом вагоне установлены две двухосные поворотные моторные тележки с двойным подрессориванием, то есть с двойным рессорным подвешиванием - центральным и надбуксовым.
Вес тележки в сборе - 7500 кг.

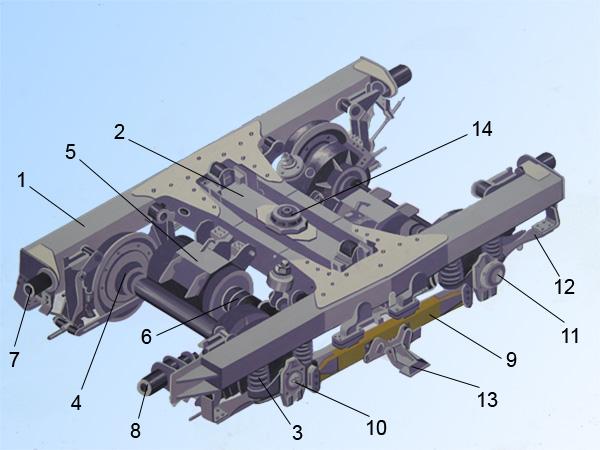

Рис. 4.1. Рама тележки в сборе
1 - рама 2 - центральное подвешивание в комплекте с центральной балкой и двумя гидрогасителями 3 - надбуксовое (буксовое) подвешивание 4 - две колесные пары в комплекте с тяговыми редукторами и буксами, а также с узлами подвески редукторов к раме 5 - два тяговых двигателя с узлами их подвески к раме 6 - две карданные муфты 7 - тормозное оборудование с тормозными цилиндрами (8) и узлами подвески 9 - брус токоприёмника 10, 11 - буксы колесных пар 12 - поводок 13 - башмак токоприемника 14 - пятниковое устройство
Каждая тележка - поворотная, шарнирно соединяется с кузовом вагона с помощью пятниковой опоры, вокруг которой она может поворачиваться в горизонтальной плоскости. При этом оси колесных пар будут устанавливаться по радиусу кривой поворота, что уменьшает угол набегания колес на рельсы и, следовательно, износ колеса и головки рельса.
Все тележки делятся в соответствии с конструкцией их рам на поводковые и шпинтонные.
При изготовлении тележки ей присваивается номер, который наносится при помощи электрической сварки на кронштейн правого тормозного цилиндра соседнего с блок-тормозом и на противоположных кронштейнах по диагонали, а также заводится техпаспорт, в котором указывается: завод - изготовитель тележки, дата изготовления, заводской номер тележки, основные технические данные и конструктивные изменения.
Рис. 4.2. Тележка вагона
Составные элементы тележки
Рис. 4.2. Тележка
1 - подвешивание редуктора 2 - центральное подвешивание 3 - буксовое подвешивание 4 - тормозная тяга 5 - рама 6 - центральная балка 7 - колесная пара 8 - букса 9 - карданная муфта 10 - стояночный тормоз 11 - тяговый двигатель 12 - тормозной цилиндр
На первой тележке головного вагона дополнительно установлены : два рельсосмазывателя - РСЧ (рис. 4.5), две или четыре приёмных катушки системы АРС (рис 4.6), а также срывной клапан (рис 4.7). На вагонах типа "Е", эксплуатирующихся без системы АРС, вместо рельсосмазывателей возможна установка гребнесмазывателей.
Рис. 4.3. Токоприемник. Общий вид
1 - брус 2 - башмак 3 - кронштейны крепления
Рис. 4.4. Составные элементы токоприемника
Рис. 4.5. Токоприемник
Рис. 4.6. Рельсосмазыватель
1 - кронштейн крепления 2 - пробка с цепочкой 3 - бак 4 - краник 5 - ручка краника 6 - войлочный фитиль
Рис. 4.7. Кронштейн крепления и приемная катушка АРС
1 - кронштейн крепления 2 - приемная катушка 3 - продольная балка рамы тележки 4 - тормозной цилиндр
Рис. 4.8. Срывной клапан
1 - штуцер подвода тормозной магистрали 2 - крышка 3 - корпус с втулками 4 - скоба фиксатора 5 - крышка 6 - рукоятка
