Период работы канала
Определяет дискретность обновления данных канала. Устанавливается в единицах времени или циклах системы.
Цикл - это время, за которое выполняются основные системные задачи: обмен данных с контроллером, перерасчет базы каналов, сетевой обмен, перерисовка графики экранов.
Значения канала
Канал имеет четыре основных значения: входное, аппаратное, реальное и выходное.
На рис. 3, 4 показаны места формирования этих значений.
По мнению разработчиков аппаратные значения каналов соответствуют унифицированным сигналам, с которыми работает аппаратура ввода/вывода (4-20 мА, 0-10 В и пр.). Реальные значения соответствуют значениям контролируемых параметров или сигналов управления в реальных единицах (например, кг/час, оС, % и пр.).
Процедуры канала
Процедуры пересчитывают входные значения канала в аппаратное, реальное, выходное значения. В канале типа Input выходные значения не используются.
Каналы имеют следующие процедуры:
масштабирование;
логическая обработка; встроенные процедуры
фильтрация;
трансляция; обращение к внешним процедурам на языкеFBD
управление.
Масштабирование осуществляется только аналоговых сигналов, логическая обработка - дискретных сигналов.
а)
б)
Рис. 3 а) Структура канала типа Input, б) Пример канала , урок 1
а)
б)
Рис. 4 а) Структура канала типа Output, б) Пример канала , урок 1
3.2 Обработка данных в канале
Рассмотрим более подробно назначение процедур канала и какие преобразования они выполняют.
Масштабирование
Эта процедура используется только в каналах, работающих с аналоговыми переменными.
Для каналов типа INPUT полученные драйвером входных плат УСО сигналы датчиков, должны быть переведены в действительные значения технологических параметров.
Для каналов типа OUTPUT расчетные значения переменных должны быть переведены в сигналы драйвера выходных плат УСО. Эти операции называются масштабированием.
Формулы пересчета зависят от параметров измерительного канала:
вида сигнала ( аналоговый, число-импульсный);
типа градуировочной характеристики ( линейная , квадратичная и т.п.);
представлением градуировочной характеристики ( в виде аналитических функций, табличным методом);
характеристик драйвера платы УСО.
Операции масштабирования :
для каналов типа INPUT (входное значение Yвх умножается на заданный множитель и к полученному результату добавляется величина смещения, результат присваивается аппаратному значению канала Yап.)
для каналов типа OUTPUT (к аппаратному значению Yап добавляется величина смещения, затем эта сумма умножается на заданный множитель, а результат присваивается выходному значению канала Yвых.)
где А– множитель, В – смещение или дрейф нуля ( терминология TRACE MODE)
Масштабирование входного аналогового сигнала
Рассмотрим операцию масштабирования сигналов измерительного канала ( рис. 5 ) со следующими характеристиками.
Датчик с аналоговым выходным сигналом и линейной градуировочной характеристикой вида:
где : Y, - значения технологического параметра,
значения сигнала с датчика , индексы 1, 2 относятся к любым двум точкам
градуировочной характеристики измерителя.
Из приведенной формулы получаем:
Программа драйвер, опрашивающая АЦП, выдает значение сигнала тока датчика, т. е. Yвх =I .
Следовательно, формула масштабирования канала:
где : Yвх - входное значение канала,
Yап - аппаратное значение канала.
Таким образом:
где константы: ,

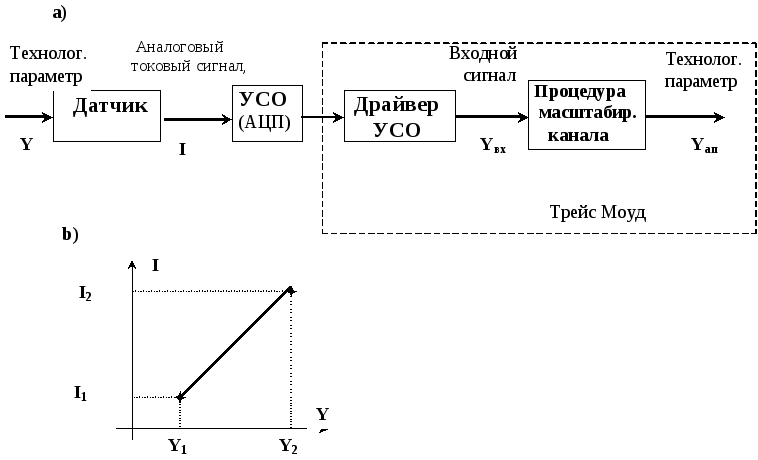

Рис. 5 Характеристики измерительного канала :
а- принципиальная схема ; b- градуировочная характеристика датчика.
Пример. Масштабирование сигналов измерителя давления.
В системе используется датчик давления с линейной шкалой 0 10 ати, выходным токовым сигналом 420 ma .
В соответствии с представленными выше уравнениями коэффициенты формулы масштабирования сигнала с датчика давления:
В результате формула масштабирования примет вид:
