17. Как осуществляется компенсация сдвига токов по фазе в
дифференциальной защите трансформаторов?
Для того чтобы дифференциальная защита не действовала при внешних КЗ и в режиме нагрузки, коэффициенты трансформации комплектов трансформаторов тока, установленных с разных сторон силового трансформатора, выбираются так, чтобы вторичные токи, подводимые к реле, были возможно ближе по значению. При выборе трансформаторов тока по существующей шкале коэффициентов трансформации разность вторичных токов в режиме нагрузки или внешнего КЗ может получиться довольно большой. В этом случае вторичные токи подаются в обмотки реле через отдельные* или встроенные в реле промежуточные трансформаторы. Подбором коэффициентов трансформации промежуточных трансформаторов обеспечивается дополнительная компенсация неравенства вторичных токов из такого расчета, чтобы^р = 0. При соединении обмоток силового трансформатора в схему У/Д между первичными токами со стороны высшего и низшего напряжений получается угловой сдвиг, одинаковый для всех фаз трансформатора. Для наиболее распространенной группы соединения обмоток У/Д-11
18. Назначение и схемы соединений трансформатора напряжения.

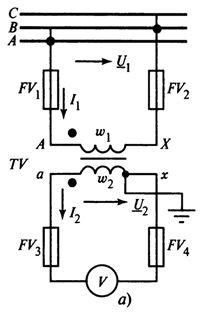

Схема включения однофазного трансформатора напряжения представлена на рис. 1, а. Предохранители FV1 и FV2 защищают сеть высокого напряжения от повреждений первичной обмотки TV. Предохранители FV3 и FV4 (или автоматические выключатели) защищают TV от повреждений в нагрузке.

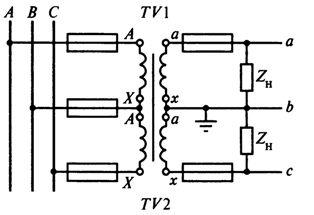

Схема соединения двух однофазных трансформаторов напряжения TV1 и TV2 в открытый треугольник(рис. 2). Трансформаторы включены на два междуфазных напряжения, например UAB и UBC. Напряжение на зажимах вторичных обмоток TV всегда пропорционально междуфазным напряжениям, подведенным с первичной стороны. Между проводами вторичной цепи включается нагрузка (реле).
Схема позволяет получать все три междуфазных напряжения UAB, UBC и UCA (не рекомендуется присоединять нагрузку между точками а и с, так как через трансформаторы будет протекать дополнительный ток нагрузки, вызывающий повышение погрешности).
Рис. 1. Схема включения измерительного трансформатора напряжения
Рис. 2. Схема соединения двух однофазных трансформаторов напряжения в открытый треугольник

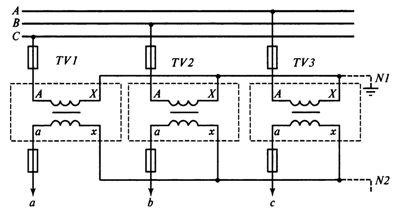

Схема соединения трех однофазных трансформаторов напряжения в звезду, приведенная на рис. 3, предназначена для получения напряжений фаз относительно земли и междуфазных (линейных) напряжений. Три первичные обмотки TV соединяются в звезду. Начала каждой обмотки Л присоединяются к соответствующим фазам линии, а концы X объединяются в общую точку (нейтраль N1) и заземляются.
При таком включении к каждой первичной обмотке трансформатора напряжения (ТН) подводится напряжение фазы линии электропередачи (ЛЭП) относительно земли. Концы вторичных обмоток ТН (х) также соединяются в звезду, нейтраль которой N2 связывается с нулевой точкой нагрузки. В приведенной схеме нейтраль первичной обмотки (точка N1) жестко связана с землей и имеет потенциал, равный нулю, такой же потенциал будут иметь нейтраль N2 и связанная с ней нейтраль нагрузки.
Рис. 3. Схема соединение трех однофазных трансформаторов напряжения в звезду
При такой схеме фазные напряжения на вторичной стороне соответствуют фазным напряжениям относительно земли первичной стороны.Заземлениенейтрали первичной обмотки трансформатора напряжения и наличие нулевого провода во вторичной цепи являются обязательным условием для получения фазных напряжений относительно земли.

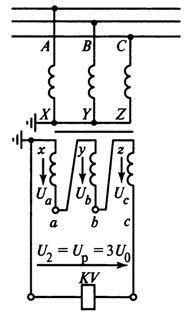

Схема соединения однофазных трансформаторов напряжения в фильтр напряжения нулевой последовательности (рис. 4). Первичные обмотки соединены в звезду с заземленной нейтралью, а вторичные — последовательно, образуя незамкнутый треугольник. К зажимам разомкнутых вершин треугольника подсоединяются реле напряжения KV. Напряжение U2 на зажимах разомкнутого треугольника равно геометрической сумме напряжений вторичных обмоток:
Рис. 4. Схема соединения трех однофазных трансформаторов напряжения в фильтр напряжений нулевой последовательности
Рассмотренная схема является фильтром нулевой последовательности (НП). Необходимым условием работы схемы в качестве фильтра НП является заземление нейтрали первичной обмотки ТН. Применяя однофазные ТН с двумя вторичными обмотками, можно соединить одну из них по схеме звезды, а вторую — по схеме разомкнутого треугольника (рис. 5).

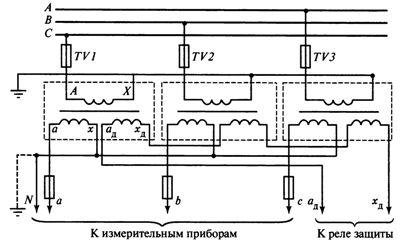

Рис. 5. Схема включения трех однофазных трансформаторов напряжения для контроля изоляции
Номинальное вторичное напряжение у обмотки, предназначенной для соединения в разомкнутый треугольник, принимается равным для сетей с заземленной нейтралью 100 В, а для сетей с изолированной нейтралью 100/3 В.
Схема включения трехфазного трехстержневого трансформатора напряжения показана на рис. 6. Нейтраль ТН заземлена.

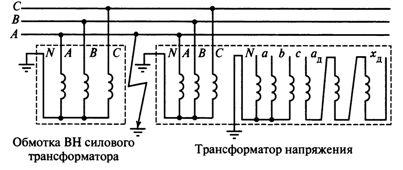

Рис. 6. Схема включения трехфазного трехстержневого трансформатора напряжения в системе с заземленной нейтралью
Схема соединения обмоток трехфазного трансформатора напряжения в фильтр напряжения НП показана на рис. 5.
Трехфазные трехстержневые ТН для данной схемы применяться не могут, так как в их магнитопроводе отсутствуют пути для замыкания магнитных потоков НП Фо, создаваемых током 10 в первичных обмотках при замыкании на землю в сети. В этом случае поток Фо замыкается через воздух по пути с большим магнитным сопротивлением.
Это приводит к уменьшению сопротивления НП трансформатора и резкому увеличению Iнам. Повышенный ток Iнам вызывает недопустимый нагрев трансформатора, в связи с чем применение трехстержневых трансформаторов напряжения недопустимо.
В пятистержневых трансформаторах для замыкания потоков Ф0 служат четвертый и пятый стержни магнитопровода (рис. 7). Для получения 3U0 от трехфазного пятистержневого трансформатора напряжения на каждом из его основных стержней 7, 2 и 3 выполняется дополнительная (третья) обмотка, соединяемая по схеме разомкнутого треугольника.
Напряжение на выводах этой обмотки появляется только при КЗ на землю, когда возникают магнитные потоки НП, замыкающиеся по 4 и 5 стержням маг-нитопровода. Схемы с пятистержневым ТН позволяют получать одновременно с напряжением НП фазные и междуфазные напряжения. Применяются для измерения напряжений и контроля изоляции в сетях с изолированной нейтралью. Для этих же целей можно использовать схему рис. 5 с тремя однофазными ТН.
При измерении мощности или энергии трехфазной системы применяется схема включения трансформатора напряжения, приведенная на рис.8 .
Рис. 7. Пути замыкания магнитных потоков нулевой последовательности в трехфазном пятистержневом трансформаторе напряжения
Рис. 8. Схема включения трехфазного трехстержневого трансформатора напряжения для измерения мощности по методу двух ваттметров
