Результати розрахунків економічно доцільної потужності шахти

№	Аі, млн.т/рік	ЕнКу, грн/т	СД, грн/т	Зпр, грн/т	Кепр, %
1	1.19	3.95	8.0	11.95	42.9
2	1.43	3.73	7.14	10.86	46.1
3	1.67	3.55	6.21	9.76	49.4
4	1.91	3.4	5.32	8.72	52.6
5	2.14	3.28	4.55	7.83	55.2
6	2.38	3.17	4.0	7.17	57.2
7	2.62	3.08	4.29	7.37	56.6
8	2.86	3.0	4.47	7.46	56.3
9	3.1	2.92	4.59	7.52	56.2
10	3.34	2.85	4.69	7.55	56.1
11	3.57	2.79	4.77	7.56	56.0

4.11. На основі виконаних розрахунків будуємо графіки залежностей З_пр=f(A_i); С_Д=f(A_i); Е_нК_у= f(A_i); К_Б= f(A_i) (Рис. 4.1.).

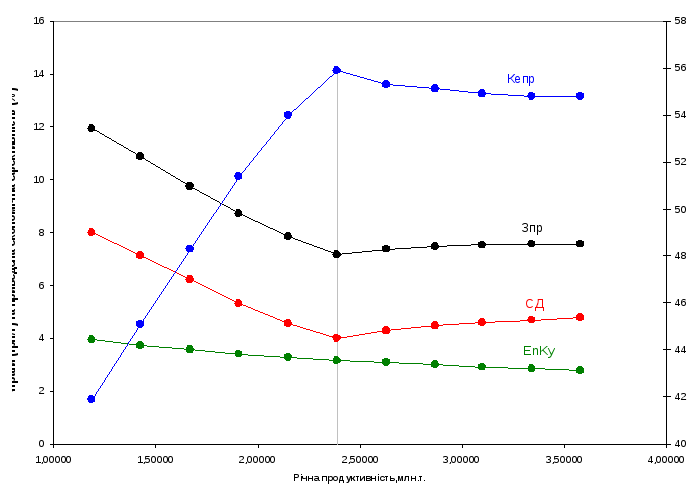

Рис. 4.1. Залежність приведеної економічної ефективності К_епр, питомих приведених витарт З_пр,

Повної собівартості сд та добутку ЕнКу від річної потужності шахти Аі.

4.12. З побудованого графіку визначаємо економічно доцільну річну потужність А₀ шахти (рудника) по мінімальному значенню З_пр.

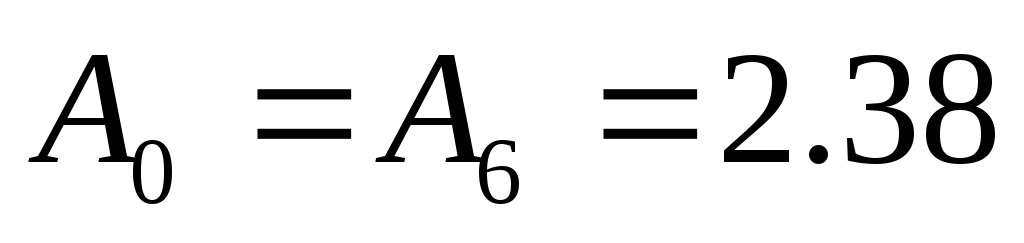

Економічно доцільна потужність млн. т./рік, що відповідає мінімальному значенню З_пр6=7,17 грн/т, собівартість видобутку буде дорівнювати С_Д=С_Д6 = 4 грн/т.

РОЗДІЛ 5. ВСТАНОВЛЕННЯ РІЧНОЇ ПРОДУКТИВНОСТІ ШАХТИ ПО ГІРНИЧИМ МОЖЛИВОСТЯМ

Визначимо річну продуктивність шахти та строк служби шахти.

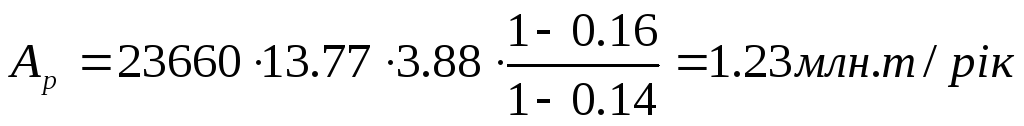

5.1. Річну продуктивність шахти за гірничими можливостями визначаємо з формули:

.

деγ_p=3,88т/м³ – об’ємна маса руди в масиві;

П=0,16 дол.од. – втрати руди приймаємо згідно системи розробки

Р=0,14 дол.од. – засмічення руди з таблиці 2[3].

5.1.1. Визначимо горизонтальну експлуатаційну площу, м²,

, м²,

5.1.2. Визначимо річне зниження рівня гірничих робіт, м/рік,

, м/рік.

де V_баз – річне зниження рівня гірничих робіт для базових умов, м/рік (V_баз=20-35м/рік), приймаємо V_баз=20 м/рік;

Ку – коефіцієнт, що враховує кут падіння покладу, дол.од., дол.од.

К_m – коефіцієнт, що враховує горизонтальну потужність покладу, при М≤45, дол.од.

К_ср – коефіцієнт, що враховує продуктивність системи розробки приймаємо згідно таблиці 2[3], К_ср=0,93 дол.од.

K_L – коефіцієнт враховуючий довжину шахтного поля, при L≤1500м, K_L=1дол.од.

5.2. Зробимо вибір і обґрунтування продуктивності та строку служби шахти:

Тому як річна потужність по гірничим можливостям А_р не перевищує оптимальну річну потужність А₀ (А_р = 1,23 млн.т/рік, млн.т., А_р<), то проектну потужність шахти приймаємо рівною потужності по гірничим можливостям, тобто А_пр=А_р=1,23млн.т/рік.

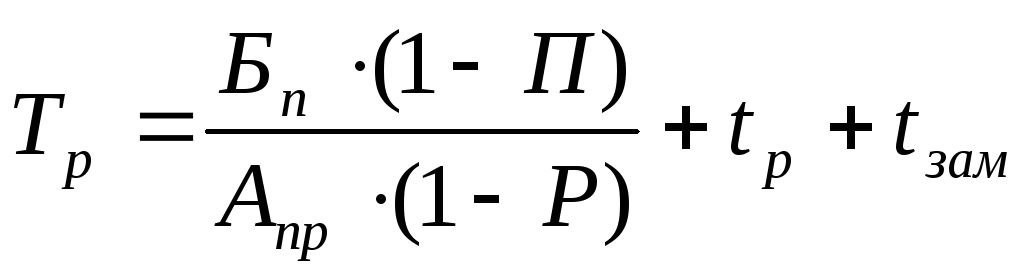

5.3. Розрахунковий строк служби шахти (рудника) визначаємо з формули:

, років;

де t_p, t_зам – час розвитку та затухання гірничих робіт на родовищі, приймаємо t_p=t_зам=4 роки;

Б_п – балансові запаси руди, Б_п=61,44млн.т.

років.

Таким чином термін служби шахти складає Т_р = 56,65 років.

РОЗДІЛ 6. РОЗРОБКА СХЕМИ РОЗКРИТТЯ РОДОВИЩА

6.1. Визначаємо згідно за даними таблиці 7 [3] кількість, діаметр та обладнання стволів шахти. Нашим розрахункам відповідають такі параметри схеми розкриття родовища:

• кількість головних стволів – 1, Ø = 7м.

• кількість вентиляційних стволів – 2, Ø = 7м.

• кількість скіпів - 2, вантажопідйомністю – 15т.

• кількість клітей – 1, розміри – 4,5м х 1,54м.

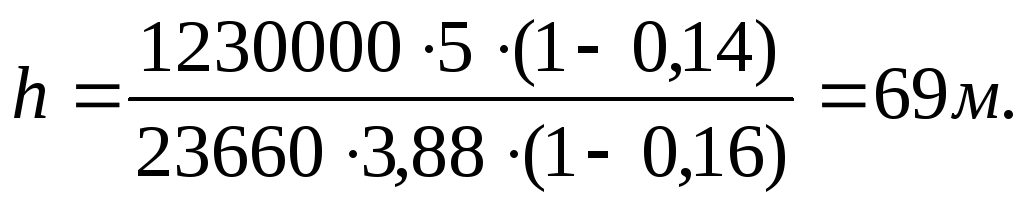

6.2. Визначаємо висоту поверху:

де А_пр – проектна потужність шахти, т/рік, А_пр = 1230000 т/рік;

t - строк відпрацювання поверху, приймаємо 5 років;

S - горизонтальна експлуатаційна площа родовища, м².

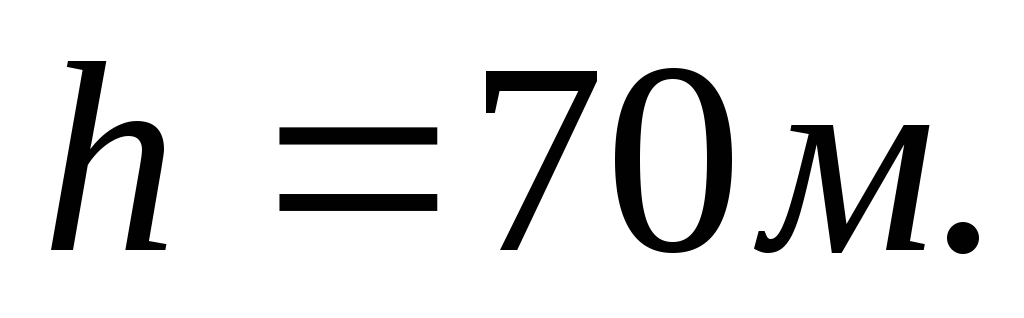

Порівнюємо розрахункове значення висоти поверху з даними таблиці 8 [3] і встановлюємо проектну висоту. Так як, розрахункове значення входить у діапазон 60-80м (для системи розробки поверховим обваленням), приймаємо висоту поверху рівну розрахунковому значенню, округливши до 70м.

6.3. На перетині рудного покладу відкладаємо місця розташування стволів, враховуючи розміри зон зсуву та обвалення, запобіжної берми, та розподіляємо поклад на поверхи.

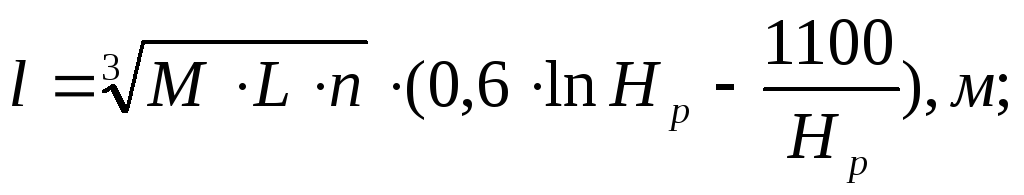

6.4. Розраховуємо відстані відкотних польових штреків на перших двох поверхах від покладу на кожному горизонті:

де М – горизонтальна потужність покладу, м;

L – довжина покладу по простяганню в межах шахтного поля, м;

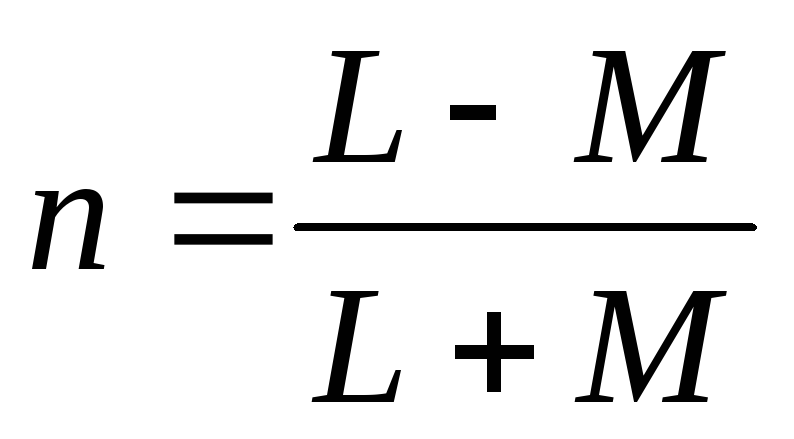

- показник, враховуючий співвідношення довжини та потужності покладу, .

ln - натуральний логарифм;

H_p - глибина розробки на рівні горизонту, що проектується, м, H_p = 840м.

Так як, за формулою відстані відкотних польових штреків вийшли < 20м, тому приймаємо їх рівними 20м.

6.5. Викреслюємо схему підготовки відкотного горизонту (Додаток 1). Відстань між ортами приймаємо 50 м (для поверхових систем).
