  1. ВВЕДЕНИЕ

Настоящий документ содержит сведения об устройстве, прин­ципе действия, технических характеристиках и правилах экс­плуатации магнитометра пеиеходного квантового 11-33, необхо­димые для полного использования его технико-зксплуатанисл- ннх возможностей.

  1. НАЗНАЧЕНИЕ

Магнитометр пешеходный квантовый К-33, именуемый в даль­нейшем магнитометр, гре^иавкачен для измерения и регистра­ции магнитной индукции поля Земли, а также для автоматичес­кого иемерения и регистрации вариаимй магнитной индукти.

Область применения магнитометра - выполнение наеемннх магнитных измерений с пелью геологического картирования и детализации магнитных ьномалий при поиске полетных ископае­мых. .■■■■..

Условия експлуатапии магнитометра - работа на открытом вовдухе в диапазоне температуры от лшус 10 до +40°С при от­носительной влажности 65±183& и атмосферном давлении 100+ +4 кПа. Магнитометр устойчиво работает в условиях относитель­ной влажно ти до 90% при температуре 27+2°С.

8. Технические данное

3.1. Диапазон иемерения магнитной индухпии 20 000 - -60 000 аТ.

8;2. Погрешность отсчлтнвания +0,1 нТ и +1,0 иТ.

3.3. Систематическая составляющая погрешности магнитомет­ра Де не превосходят*:

* Для магнитометров с произведенной при выпуске коррекцией коэффициента преобразования систематическая составлявшая погрешности не превоохояя*:

а) А±5 нТ - при измерении абсолютного значения магнитной индукции, где А - постоянная величина, указанная в формуля­ре магнитометра^ 1А1 < -50 иТ);

б) + дВ*10 нТ - при иемерения приращений магнитной ин­дукции до 10 000 нТ;

в) +10 нТ - при измерении приращений магнитной яндукпии свыше 10 000 нТ. •

ла) +25 иТ - при намерении абсолютного еиачения нагнитаой индукции В;

б) + дВ-10"3 нТ - при намерении приращений магнитно» ин- дукпии Д'В.

  1. Среднее квадратическое отклонение случайной состав­ляющей погрешности магнитометра не превосходит:

а) 0,2 нТ - при погрешности оточитнвания +0,1 нТ;

б) 1,0 нТ - при погрешности отсчитнвания +1,0 нТ.

  1. Ивменение локаеаний магнитометра при непрерывной ра-. боте не превосходит +0,35 нТ в час и +1,5 нХ еа 8 ч.

  2. Ивменение покаваний магнитометра в диапавоне рабо­чей температура не превосходит +0,2 н!/°С.

  3. Оптимальное рабочее положение - угол 45+2° меаду осью магниточувствительного преобравователя и направлением магнитного поля..

^вменение похаваний магнитометра при отклонении магнито- чувствительного преобравователя от оптимального положения не превосходит вначений, приведенных в табл.1.

Таблипа 1

Изменение показаний, нТ

Угол отклонения магниточувстви- тельного преоб­равователя от оптимального положения

в диапазоне вначений

атш нт

(включительно)

в диапазонах вна­чений магнитной

т№10°*<0 ООО яТ

(исключительно) и

яо *

(включительно)

+10°

+2

+3

+20°

+3,6

+6,0

  1. Погрешность формирователя минутного интервала не пре­восходит +0,07 с.

  2. Рехимн работы магнитометра - ручной и автоматический. При работе в автоматическом режиме интервал медцу иеуе-

рениями может быть установлен равннм 16, 80 или 60 с.

Питание магнитометра осуществляется от блока-акку- муляторннх батарей или любой сети постоянного тока напряже­нием о* 6 до 7,5 В. Потребляемая мощность в нормальном ра- .бочек режиме не превышает 15 Вт.

3.11. Время установления рабочего режима магнитометра (время самопрогрева) не должно превышать;

. а) при работе с погрешности» отсчитнвания +1,0 нТ - 16 мин в нормальных условиях применения и 30 мин при темпе­ратуре минус 10°С;

б) при работе о погрешностью отсчитнвания +0,1 нТ - 60 мин во всем диапавоне рабочей температуры.

ЗЛ2. Масса рабочего комплекта Магнитометра не бояее 13,5 кг.

4. Состав магнитометра

Блок магниточувствительннй - 1;

Блок иэмерительно-регистрирующий - 1;

Блок аккумуляторных батарей - 2;

Подвеска ранговая - 1 ;

Кабель соединительный - 1;

Комплект еапасных частей - 1;

Комплект инструмента и принадлежностей- 1.

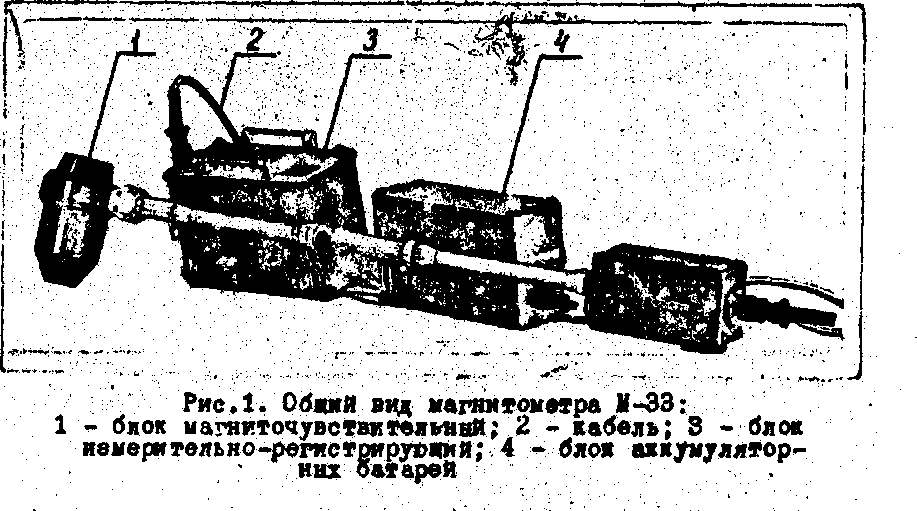

Общий вид'(рабочий'комплект) магнитометра покаван на рис.1.

преобраеователя.
