2.2 Анализ конструкции оборудования

Цепные колуны могут раскалывать поленья диаметром до 0,6 м и длиной 1,25 м. Цепной колун КЦ-6 раскалывает поленья на две и четыре части при помощи крестообразного клина. Вертикальный клин неподвижный, горизонтальные ножи подвижны, т.е. могут перемещаться вверх и вниз, занимая положение по центру раскалываемого полена. Такое положение ножей обеспечивается копиром, который при помощи шарнирно-рычажной системы связан с горизонтальными ножами. Копир в зависимости от диаметра полена перемещает ножи в указанное положение. Полено надвигается на клинья специальным упором, шарнирно закрепленным на цепи транспортера. Горизонтальные ножи вступают в работу только при раскалывании полена на четыре части; при раскалывании на две части работает вертикальный клин, а горизонтальные клинья в то время находятся выше полена. Для устойчивого положения полена и его ориентации по отношению к вертикальному клину оно движется в специальном желобе, а лезвие вертикального клина имеет вертикальный уклон верхней части в сторону полена. Величина угла уклона лезвия равна 10…15 град. Такой уклон необходим для того чтобы составляющая силы на лезвии клина при раскалывании действовала на полено вниз, прижимая его к лотку и предотвращая скольжение вверх по клину. Скорость цепи транспортера 0,55 м/с. Мощность электропривода станка 10 кВт.

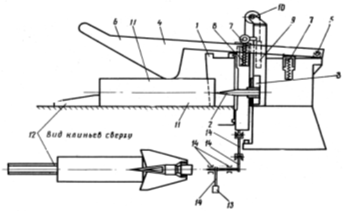

Рисунок 2 – Схема рабочего устройства колуна КЦ-6

1 – подвижный вертикальный клин; 2 – подвижный горизонтальный клин; 3 – направляющая; 4 – копир; 5 – ось; 6 – клиновидный щиток; 7 – каретка с роликом; 8 – предохранительная пружина; 9 – противовес; 10 – блок; 11 – полено; 12 – упор; 13 – педаль; 14 – система рычагов и тяг

Одноцепной колун КЦ-7 имеет электродвигатель мощностью 10 кВт, который приводит в действие бесконечную пластинчатую втулочно-роликовую цепь с упорами, движущейся со скоростью 0,55 м/с; расстояние между упорами 2,5 м. Клин неподвижно закреплен на раме станка и имеет два угла заострения: первый 20 град. и второй 30 град. Станок снабжен маховиком для сглаживания пиковх нагрузок.

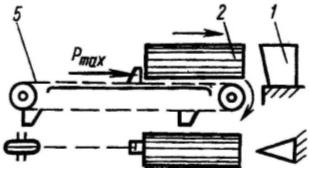

Рисунок 3 – Схема цепного станка КЦ-7

1 – раскалывающий клин; 2 – полено; 5 – цепной транспортер с упорами

Гидравлический дровокольный станок ГК-2 раскалывает чурбаки на две и четыре части. В отличие от цепного механического дровокольного станка механизмом надвигания в этом станке является гидроцилиндр с толкателем.

Колун состоит из основных узлов: подвижной крестовины (клиньев), толкателя с гидроцилиндрами, питателя, лотка, измерительного устройства для за мера диаметров чурбаков, смонтированного на кронштейне, исполнительных гидроцилиндров питателя и вертикального перемещения крестовины.

Гидроколун имеет 2 гидроцилиндра. Один гидроцилиндр является основным, другой выполняет роль усилителя. В работу усилитель включается только после подачи сигнала оператором. Усилитель создает дополнительное усилие на толкателе до 196,2 кН.

Принцип работы гидроколуна ГК-2 основан на работе реле, гидрораспределителей, которые управляют гидрораспеределителями и выключателей. Такое устройство полностью автоматизирует процесс получения дров.

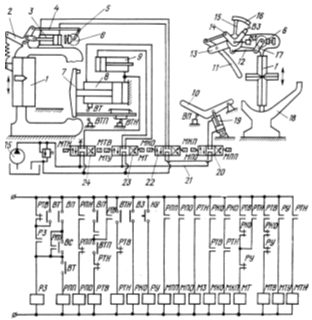

Рисунок 4 – Гидромеханическая и электрическая схемы колуна ГК-2

1 – подвижная крестовина; 2 – двуплечий рычаг; 3 – гидроцилиндр крестовины; 4,12, – тяга; 5,15,17 – рычаг; 6 – конические шестерни; 7 – толкатель; 8,9 – гидроцилиндр; 10 – питатель; 11 – щуп; 13 – кронштейн; 14 – двуплечий рычаг; 16 – шина; 18 – лоток; 19 – гидроцилиндр питателя; 20 – гидрораспределитель; 21 – напорная магистраль; 22,23,24 – гидрораспределитель

Станок КГ-8А состоит из станины, лотка для чурбаков, ограждения, имеет только звездчатый клин. Толкатель станка приводится в движение с помощью двух силовых стандартных гидроцилиндров, мощ ность двигателя гидропривода 16,5 кВт, масса станка около 4т.

Рисунок 5 - Схема станков для раскалывания с гидравлическим надвиганием KГ-8А.

1 – станина; 2 – звездчатый клин; 3 – лоток; 4 – толкатель; 5 – силовые гидроцилиндры; 6 - ограждение

Колун предназначен для раскалывания чурбаков диаметром до 1 м за один ход толкателя. Клин может перемещаться в вертикальном направлении в зависимости от диаметра чурбака. Лесоматериал гидравлическим толкателем подаются на клинья, в результате чего и происходит раскалывание. Колун снабжен гидроусилителем, создающим повышенное давление в поршневой полости гидроцилиндров раскалывания, что и позволяет раскалывать особо толстые чурбаки.

Колун ЛО-46 является более совершенной моделью, чем колун ГК2, позволяющий раскалывать чурбаки в зависимости от их диаметра на две, четыре или шесть частей за один прием. Колуны предполагается использовать как в полуавтоматических линиях для разделки низкокачественной древесины, так и в качестве самостоятельных механизмов с индивидуальным управлением.

Клоун включает в себя раму, лоток, толкатель, направляющую толкателя, блок клиньев, силовой гидроцилиндр, усилитель, маслонасос, электродвигатель привода маслонасоса, маслобак, гидроцилиндра подъема клиньев, верхний корпус клиньев, нижний корпус клиньев.

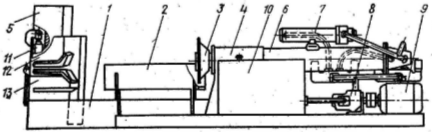

Рисунок 6 – Дровокольный гидравлический колун ЛО-46

1 – рама; 2 – лоток; 3 – толкатель; 4 – направляющая толкателя; 5 – блок клиньев; 6 – силовой гидроцилиндр; 7 – усилитель; 8 – маслонасос; 9 – электродвигатель; 10 – маслобак; 11 – гидроцилиндр подъема клиньев; 12 – верхний корпус клиньев; 13 – нижний корпус клиньев

Гидроусилитель применен на станке для создания больших усилий, необходимых при раскалывании крупномерных чурбаков. Нижний корпус клиньев в виде ножевой крестовины, служит для раскалывания чурбаков на две или четыре части. Верхний корпус, имеющий звездообразную форму, позволяет раскалывать крупномерные чурбаки за один прием на шесть частей. Оба корпуса клиньев перемещаются в вертикальной плоскости по специальной направляющей гидроцилиндром. Установку клиньев относительно центра раскалываемых чурбаков проводит станочник.

2.3 Краткие технические характеристики рассмотренных станков

Таблица 1 – технические характеристики цепных дровокольных станов

Параметры

КЦ-6

КЦ-7

Наибольшие размеры раскалываемых кряжей:

диаметр, м

длина, м

Число поленьев, получаемых из кряжей за один ход толкателя, шт

Наибольшее усилие раскалывания, кН

Скорость надвигания кряжа на клин, м/с

Угол наклона вертикального клина, рад

Угол заострения клина, рад

Мощность электропривода, кВт

Габаритные размеры:

длина, м

ширина, м

высота, м

Масса, кг

0,6

1,25

2;4

50

0,55

π/36,0

π/12 и π/9

10

5,100

2,000

2,050

2600

0,6

1,25

2

50

0,55

π/22,5

π/10 и π/7

10

4,370

1,575

1,380

2660

Таблица 2 – Технические характеристики гидравлических дровокольных станков

Параметры

ГК-2

КГ-8А

ЛО-46

Скорость надвигания кряжа на клин, м/с

Угол наклона вертикального клина, рад

Угол заострения клина, рад

Угол встречи горизонтальных клиньев, рад

Мощность электропривода, кВт

Средняя продолжительность цикла раскалывания, с

Габаритные размеры:

длина, м

ширина, м

высота, м

Масса, кг

0,42

π/60

π/9 и π/6

π/12

17

10

4,485

1,874

2,432

3416

0,53

π/60

π/9 и π/6

π/6 и π/12

17

10

5,030

1,100

1,540

3500

0,22

π/60

π/9 и π/6

π/6 и π/12

17

10

5,030

1,050

1,540
