Пример 3

рv

вакуумметр, измеряет недостаток давления газа р0 до

атмосферного: р0 = рат - рv

рv - показаниевакуумметра

свободнаяповерхностьжидкости0-0, гдедавлениегазаравно р0

0

0

манометр,

измеряет

избыток

рм

давления

газа

рг

над

атмосферным: рг = рм + рат

рг

Плоскостьнаглубине

,

призматическаяперегородка.

гдедавлениеравнор

h

Давление на глубине h можно определить несколькими способами: дви-

гаясь сверху, от поверхности 0-0; снизу, от дна сосуда; или справа, от перего-

родки.

Давление в точке жидкости по всем направлениям одинаково!

1. Сверху: р=p0 + ρg h;

Абсолютное давление газа определяется через показание вакуумметра:

р0 = рат - рv.

2. Справа:

р= рат - рv + ρg h

Давление в жидкости справа создается за счет силы реакции перегородки и оп-

ределяется из условия её равновесия: Алгебраическая сумма горизонтальных

сил, действующих на перегородку, равна нулю. На перегородку действует

слева сила давления жидкости Рж , а справа - сила давления газа Рг.

Сила давления жидкости Рж = р ω . Здесь р –

Площадь ω

давление в центре тяжести

площади ω, то есть

на глубине h. Это то давление которое нам

Рж

Рг

нужно определить.

p=p0 ± ρg h

Это основное уравнение гидростатики!

p = pат + pм;

р = рат - рv .

1.

Дано:

H, h, pат, плотностьжидкости ρ.

Определить:

2.

Дано:

H, hрт, b, d, pат, плотность жидкости в

сосуде ρ, плотность ртути в манометре

4.

Дано:

h, d, , pат, сила R, плотность жидкости

ρ.

Определить:

1.

Показание вакуумметра рv;

2.

Абсолютное давление на уровне A-

A установки манометра;

3.

Показание манометра рм.

Указание: Сила давления жидкости на поршень равна произведению давления

в центре тяжести поршня (на уровне А-А) на его площадь.

Дано:

5.

d, , pат, показания манометров рм1 и

рм2, плотность жидкости ρ.

Определить:

1.

силу R;

2.

Абсолютное давление на уровне A-

A установки манометра;

3.

Высоту h.

Указание: Сила давления жидкости на поршень равна произведению давления

в центре тяжести поршня (на уровне А-А) на его площадь.

-29-

7.

Дано:

d, D, h, a, b, вес груза G, pат, плотность

жидкости ρ.

Определить:

1.Силу R, приложенную к рычагу;

2. Абсолютное давление на уровне A-

A.

8.

Дано:

d, D, h, H, a, b, сила G, pат, плотность

жидкости ρ.

Определить:

1.Силу R, приложенную к рычагу;

2. Абсолютное давление на уровне A-

A.

9.

Дано:

d, D, h, H, a, b, pат, сила Q, плотность

жидкости ρ.

Определить:

1.Силу R, приложенную к рычагу;

2. Абсолютное давление на глубине h

Указания:

используйте уравнение равновесия рыча-

га для определения силы, действующей

на поршень (она равна по величине и

противоположна по направлению реак-

ции поршня на рычаг).

-30-

Дано:

10.

d, D, h, H, сила Q, pат, плотность жид-

кости ρ.

Определить:

1.Силу F;

2.

Абсолютное давление на уровне A-

A.

Показание манометра рм.

3.

Дано:

d, D,H, сила Q, pат, показание мано-

метра рм, плотность жидкости ρ.

Определить:

1.Силу R;

11.

2.

Абсолютное давление на уровне ус-

тановки манометра;

3.

Высоту h.

12.

Дано:

d, а , pат, высоты h и H, показание ма-

нометра рм2, плотность жидкости ρ.

Определить:

1.

Показание манометра рм1;

2.

Силу Q;

3.

Абсолютное давление на глубине

h.

13.

Дано:

d, а , pат, высоты h и H, показание ва-

куумметра рv, плотность жидкости ρ,

плотность ртути в жидкостном ваку-

умметре ρрт.

Определить:

1. Высоту k;

2. Силу Q;

3. Абсолютное давление на глубине

h.

-31-

14.

Дано:

d, D , pат, высота H, показание мано-

метра рм, плотность жидкости ρ.

Определить:

1. Силу R;

2. Абсолютное давление газа. От каких

параметров оно зависит?

Указание: сила давления жидкости на

вертикальный поршень равна произве-

дению площади поршня на давление в

его центре тяжести.

Дано:

17.

d,,dшт<<d, pат, высота H, показание

манометра рм, плотность жидкости ρ,

плотность ртути ρрт, сила R.

Определить:

19.

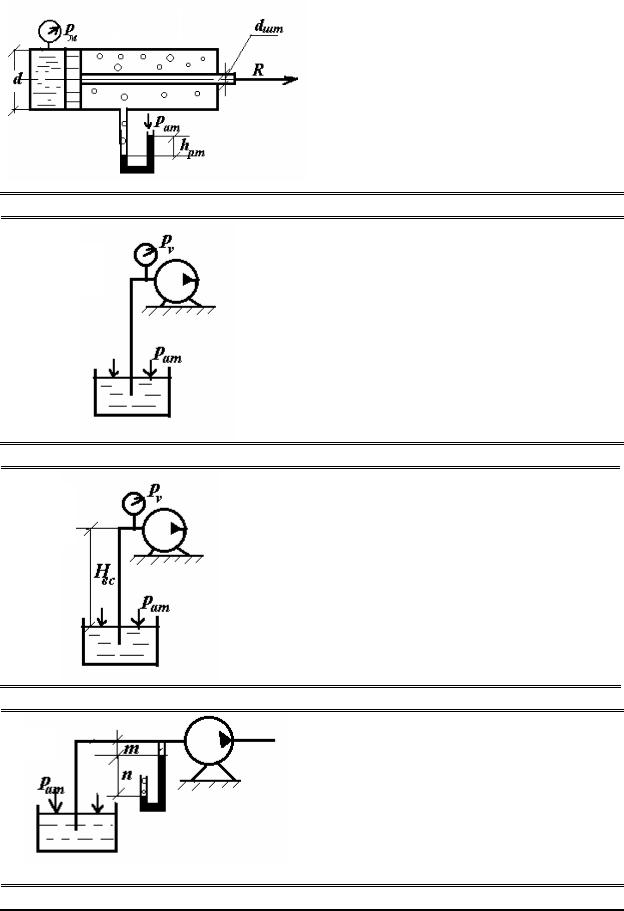

Показание вакуумметра на входе в насос

равно 0.06Мпа, температура перекачивае-

мой воды 30°, атмосферное давление

0,1Мпа.

Определите высоту Hвс и докажите, что

кавитации нет.

Указание: Давление насыщенных паров

воды при t=30° равно 4214Па.

20.

Каким должно быть показание n

ртутного вакуумметра, установленно-

го на всасывающем трубопроводе пе-

ред насосом, чтобы насос ещё мог пе-

рекачивать жидкость? Дано: t°, рат,

высота m, плотность ртути ρрт.

-33-

Каким должно быть показание ртутно-

21.

го вакуумметра hрт, установленного на

всасывающем трубопроводе перед на-

сосом, чтобы насос ещё мог перекачи-

вать жидкость?

Дано:

температура жидкости t °, рат, высота

а, плотность ртути ρрт.

22.

Дано:

температура жидкости t °, рат, высота

23.

Дано:

температура жидкости t °, рат, сила R,

диаметр D.

Определить Hмах - предельную высоту

всасывания насоса из условия отсутст-

вия кавитации.

Чему при этом будет равно показание

вакуумметра?

24.

Дано:

температура жидкости t °, рат, сила R,

диаметры D и d.

1. Определить H и pv.

2.Определить Hмах - предельную высо-

ту из условия отсутствия кавитации

перед поршнем.

Чему при этом будет равно показание

вакуумметра?
