Трубы нефтяного сортаменты

перемежающихся пластов с различными твердостью и буримостью. Трубы УБТЭ успешно прошли промысловые испытания.

Трубы выпускаются длиной от 6 до 9 м с фрезерованным участком от 5 до 8 м.

Трубы утяжеленные немагнитные (НУБТ) отечественного производства, применяемые для размещения телеметрических систем, изготавливаются по ТУ как для стальных УБТ, так и по специальным техническим требованиям, с наружным диаметром от 105 до 229 мм и с минимальным внутренним диаметром 60 мм. Длина труб – 6 м. Для изготовления НУБТ используется литая (центробежным способом) и кованая немагнитная сталь типа 08Х18Н6АГ10С с механическими и магнитными свойствами, приведенными в табл. 9.26.

На нефтепромыслах Удмуртии успешно прошли испытания немагнитных труб с наружным диаметром 178 мм.

Изготовитель: ОАО « Ижсталь» .

9.5. ТРУБЫ ОБСАДНЫЕ

Отечественной промышленностью изготавливаются обсадные трубы следующих конструкций:

муфтовые с короткой и удлиненной конической резьбой треугольного профиля (по ГОСТ 632–80 и API Spec 5CT);

муфтовые с конической резьбой трапецеидального профиля (тип ОТТМ по ГОСТ 632–80);

муфтовые с конической резьбой трапецеидального профиля и кониче- скими уплотнительными поясками на концах за резьбой со стороны меньших диаметров (тип ОТТГ по ГОСТ 632–80);

типа ОТТМ с уплотнительным противозадирным покрытием резьбы муфт (ТУ 14-3-1417 –86 и ТУ 14-3-1487–87);

по ГОСТ 632–80 с узлом уплотнения из полимерного материала (ТУ 14-157-11–98);

гладкие безмуфтовые с резьбой ОГ1М (тип ОГ1М по ТУ 14-3-714–78); типа ОТТГ с повышенной пластичностью и хладостойкостью и муфты

к ним (по ТУ 14-162-4–94, ТУ 14-3-1505–87 и ТУ 14-3-1736–90); муфтовые с упорной конической резьбой трапецеидального профиля

«Батресс» (ТУ 14-162-13–95 и ТУ 14-3Р-29–2000); трубы равнопроходные с резьбой «Батресс» по ТУ 14-161-169–96;

трубы ОТТМ и «Батресс» стойкие к сероводородному растрескиванию в среде, содержащей сероводород до 6 % (по ТУ 14-162-3–94 и ТУ 14-157- 47–97);

муфтовые электросварные с упорной конической резьбой ОТТМ и «Батресс» (ТУ 39. 0147016.40–93);

обсадные и муфты к ним в хладостойком исполнении с резьбой ОТТГ исп. А (ТУ 14-157-24–92;

муфтовые электросварные с упорной конической резьбой «Батресс» с узлом уплотнения из полимерного материала (ТУ 14-3-1732–90);

безмуфтовые толстостенные с резьбой типа ОТТМ высокопрочные (ТУ 39-0147016-28–92 или ТУ 14-3-1487–87);

муфтовые типа «Батресс» с повышенным сопротивлением смятию (ТУ 39-0147016-40–93 и ТУ 39-0147016-63–96);

403

трубы муфтовые с резьбой типа «Батресс» (по спецификации стандарта API Spec 5CT и ТУ 14-162-13–95);

трубы муфтовые бесшовные типа ОТТМ-В, оснащенные резьбой, унифицированной с резьбой типа «Батресс» (по ТУ 14-162-18–96) и др.;

безмуфтовые бесшовные типа «СТТ» с резьбовым соединением, которые являются аналогом резьбы типа «FL 4S» по стандарту API;

трубы типа ОТТГ диаметром 245 мм из стали группы прочности Р.

Изготовители: ОАО « ТМЗ» .

ОАО « Выксунский металлургический завод» (ВМЗ).

ОАО « Северский трубный завод» (СевТЗ) – в том числе трубы 245Ч12Р. Синарский трубный завод (СинТЗ).

Челябинский трубопрокатный завод (ЧТПЗ). ОАО « Волжский трубный завод» (ВТЗ).

Нижнеднепровский трубопрокатный завод (НДТЗ).

Трубы обсадные изготавливаются из сталей групп прочности Д, К, Е, Л и М, механические свойства которых приведены в табл. 9.27.

Трубы обсадные муфтовые (ГОСТ 632–80) имеют короткую и удлиненную коническую резьбу треугольного профиля конусностью 1:16 с шагом 3,175 мм и углом профиля 60° (рис. 9.11). Геометрические параметры труб приведены в табл. 9.28.

Посадка резьбы осуществляется по боковым сторонам профиля. Герметичность соединения создается уплотнением в зазорах резьбовой смазки при свинчивании механическим способом.

Соединения с удлиненной резьбой (У) обладают большей герметичностью и сопротивляемостью растягивающим нагрузкам.

Изготовители:

СинТЗ – трубы диаметром 114 – 146 мм из стали Д. ТМЗ – 140, 146 и 168 мм.

НДТЗ – 245, 273, 299 и 324 мм. ЧТПЗ – 351, 377 и 426 мм. СевТЗ – 168, 219, 245 и 324 мм.

Трубы обсадные муфтовые с конической резьбой треугольного профиля и упрочненными концами за счет редуцирования по ТУ 14-3-1076–82 приведены на рис. 9.12. Отличительной особенностью резьбового соединения является выполнение резьбового участка от торца трубы до основной плоскости коническим с постоянной толщиной стенки и конусностью, равной конусности резьбы. При этом толщина стенки под резьбой увеличивается, что обеспечивает увеличение критического растягивающего усилия. С целью обеспечения прохождения породоразрушающего и другого инструмента на концах труб выполняется специальная фаска.

Ò à á ë è ö à 9.27

Механические свойства сталей для обсадных труб

Геометрические параметры труб приведены в табл. 9.28. Изготовитель: НДТЗ – трубы размерами 245, 273, 299 и 324 мм групп

прочности Д, Е и К.

Трубы обсадные с конической резьбой трапецеидального профиля, типа ОТТМ (ГОСТ 632–80) показаны на рис. 9.13. Соединение с трапецеидальной резьбой обеспечивает хорошую свинчиваемость без перекосов и заеданий, уменьшается число оборотов при свинчивании. Соединение обеспечивает высокую прочность при действии растягивающих нагрузок, минимальные габариты колонны, высокую герметичность. Резьба ОТТМ имеет конусность 1:16, шаг резьбы 5,08 мм, посадка осуществляется по внутреннему и наружному диаметру резьбы.

405

Ò à á ë è ö à 9.28

Технические характеристики труб с треугольной резьбой по ГОСТ 632–80

Примечание. Длина труб L = 9500ч13000 мм; допускается в партии труб длиной 8000–9500 мм – до 20 % и длиной 5000–8000 мм – до 10 %.

Прочность на растяжение у труб ОТТМ на 25–50 % выше, чем у обсадных труб с треугольной резьбой. Геометрические параметры труб приведены в табл. 9.29.

Изготовители:

НДТЗ – трубы диаметром 146, 245, 299 и 324 мм. СинТЗ – 114–146 мм.

ÒÌÇ – 114–245 ìì.

ВТЗ – 168, 178, 219, 245, 273, 324 и 340 мм. СевТЗ – 168, 219, 245 и 324 мм.

Трубы обсадные с конической резьбой трапецеидального профиля и коническими уплотнительными поясками типа ОТТГ (ГОСТ 632–80), изображенные на рис. 9.14, обеспечивают высокую герметичность соединения и предназначены для крепления скважин с пластовым давлением от 60 до 100 МПа. Резьбовая часть соединения труб ОТТГ соответствует соединению труб ОТТМ. Герметичность соединения обеспечивается коническими уплотнительными поясками, расположенными за резьбой со стороны меньших диаметров. Геометрические параметры труб приведены в табл. 9.29.

Примечание. Длина труб L = 9500ч13000 мм; допускается в партии труб длиной 8000–9500 мм до 20 % и длиной 5000–8000 мм – до 10 %.

406

нения, снижение на 10– 20 % крутящего момента при сборке, исключение заедания в резьбе при сборке труб в заводских условиях и на скважине.

При толщине покрытия 30–50 мкм происходит заполнение цинком имеющихся в резьбовом соединении конструктивных и технологических зазоров, что обеспечивает высокую герметичность соединения.

Наличие покрытия повышенной толщины на резьбе муфт исключает трение пары «сталь по стали», вследствие чего возможно выполнение свин- чивания и развинчивания соединения в 2 раза больше без нарушения его прочности и герметичности.

Изготовители:

НДТЗ – трубы диаметрами 146, 245, 299 и 324 мм. СевТЗ – 219 и 245 мм.

Трубы обсадные типов ОТТМ и ОТТГ с узлом уплотнения из полимерного материала (ТУ14-157-11–98, ТУ 14-3-1667–89 и ТУ 14-162-4–94) изображены на рис. 9.16. Отличительной особенностью резьбового соединения является наличие в муфтах специальных проточек для размещения уплотнительных колец из полимерного материала. Размеры и месторасположение проточек обеспечивают неизменность эксплуатационных характеристик труб при высокой герметичности соединения (табл. 9.30).

Остальные геометрические параметры труб должны соответствовать требованиям, приведенным в табл. 9.31.

Трубы всех групп прочности изготавливаются в соответствии с ГОСТ 632–80.

Изготовители:

ТМЗ – трубы диаметрами 140 – 273 мм. СинТЗ – 114 – 146 мм.

СевТЗ – 245 мм.

Трубы обсадные безмуфтовые типа ОГ1М предназначены для спуска в скважину в качестве потайных колонн (хвостовиков), но могут быть использованы и для эксплуатационных колонн в скважинах со стесненными

408

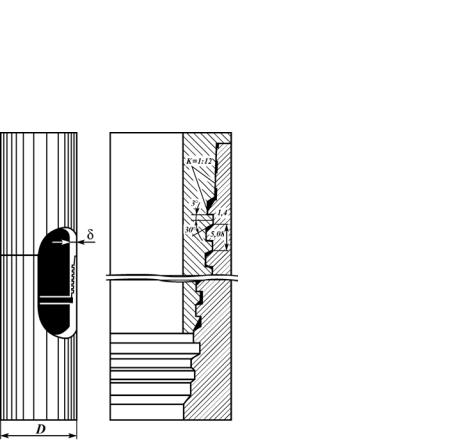

зазорами. В соединении труб типа ОГ1М (рис. 9.17) использована трапецеидальная резьба с шагом 5,08 мм и рабочей высотой профиля 1,4 мм. Конусность резьбы 1:12 и углы наклона 3° и 30°. Для увеличения жесткости муфтового конца предусмотрена посадка с натягом по срезанным вершинам профиля резьбы на участке от начала сбега резьбы ниппельного конца до упорного уступа. Основные размеры труб типа ОГ1М приведены в табл. 9.32. Конструкция труб с резьбой типа ОГ1М разработана для диаметров от 114 до 273 мм и изготавливаются из сталей всех групп прочности по ТУ 14-3714–78.

Изготовитель: ТМЗ – диаметром 140–168 мм.

Трубы обсадные с упорной конической резьбой трапецеидального профиля « Батресс» (ТУ 14-161-169–96, ТУ 14-162-13–95, ТУ 39.0137016-63– 96 и др.), изображены на рис. 9.18, обеспечивают высокую герметичность соединения и повышенную прочность при действии растягивающих нагру-

409

Ò à á ë è ö à 9.32

Технические характеристики труб ОГ1М

зок по сравнению с резьбой треугольного профиля. Эксплуатационные характеристики труб с резьбой «Батресс» аналогичны трубам ОТТМ по ГОСТ 632–80. Резьбы «Батресс» и ОТТМ не взаимозаменяемы из-за различной длины.

Геометрические параметры обсадных труб с резьбой "Батресс" приведены в табл. 9.33.

Остальные геометрические параметры труб должны соответствовать данным, приведенным в табл. 9.28.

Изготовители:

ТМЗ – диаметром 168, 219, 245 и 324 мм. СевТЗ – диаметрами 219 и 245 мм. СинТЗ – диаметром 140 и 146 мм.

410

Трубы обсадные электросварные с упорной конической резьбой типа « Батресс» (ТУ 14-161-149-94, ТУ и стандарт API Spec 5CT), изображенные на рис. 9.19, характеризуются повышенной точностью по наружному диаметру и толщине стенки. Геометрические параметры труб приведены в табл. 9.34. Прочность резьбового соединения по отношению к прочности по основному телу трубы составляет 0,9 и находится на уровне прочности горячекатаных труб ОТТМ. Сварное соединение равнопрочно с телом трубы.

Изготовители:

ВТЗ – трубы диаметрами 146, 168, 219 и 245 мм. СинТЗ – трубы диаметром 114 – 146 мм.

Трубы обсадные муфтовые повышенной коррозионной стойкости и хладостойкости с резьбой типа « Батресс» изготавливаются по ТУ 14-157- 47–97 из сталей марки 25«М» селект, 20«М» селект и 20«С» селект (коррозионностойкие), ОД, 32Г2(Д), 32Г2 (обычного исполнения). Диаметр труб от 114 до 245 мм, длина от 7,62 до 10,36 м и от 10,36 до 13,0. Механические свойства сталей для этих труб приведены в табл. 9.35. Там же приведены свойства стали группы прочности М для обсадных труб и муфт к ним в хладостойком исполнении диаметром от 114 до 245 мм по ТУ 14-157-24–92.

Изготовитель: ТМЗ.

Трубы обсадные электросварные с резьбой типа « Батресс» и узлом уплотнения из полимерного материала (ТУ 14-3-1732–90), изображенные на рис. 9.20, предназначены для крепления газлифтных и газоконденсат-

Ò à á ë è ö à 9.35

Технические характеристики сталей для труб повышенной коррозионной стойкости и хладостойкости по ТУ 14-157-47–97
