.pdfЧтобы задать для одного слоя модели параметр (например, пористость) в режиме POINT нам надо ввести 36 чисел, задающих значения в узлах сетки, как показано ниже:
Похожим образом, по вертикали сетка содержит два слоя ячеек, но три слоя точек (узлов). Внутри MORE всегда сохраняет данные о свойствах породы в блочной форме, поэтому, если заданы точечные данные, они автоматически интерполируются на центры ячеек. Даже если параметры сетки вводятся в блочном режиме, геометрию сетки лучше задавать по узлам. Например, приведённая ниже сетка, полученна интерполяцией глубин углов блоков:
MORE 6.4 Руководство Пользователя – Формат Данных
2-11
Чтобы переключаться между режимами ввода POINT и BLOCK используйте HORI, VERT или MODE. В качестве альтернативы режим ввода может быть задан отдельно для ключевых слов.
Сеточные данные
Сеточные данные задаются в виде значений массивов. Ниже перечислены имена важных предопределённых массивов. Также можно задавать пользовательские массивы.
___________________________________________________________________
Имя массива Описание Единицы
___________________________________________________________________
XGRI |
Координаты ячеек по оси X |
фт или м |
YGRI |
Координаты ячеек по оси Y |
фт или м |
ZGRI |
Координаты ячеек по оси Z |
фт или м |
THIC |
Мощность |
фт или м |
PORO |
Пористость |
доли ед. |
K_X |
Проницаемость по X |
мДарси |
K_Y |
Проницаемость по Y |
мДарси |
K_Z |
Проницаемость по Z |
мДарси |
MULX |
Множители сообщаемости по X |
|
MULY |
Множители сообщаемости по Y |
|
MULZ |
Множители сообщаемости по Z |
|
NTOG |
Коэффициент песчанистости |
psi-1 или bar-1 |
CROC |
Сжимаемость породы |
|
REFE |
Давление приведения для CROC |
|
ROCK |
Массив типов пород по ОФП |
|
EQUI |
Регионы инициализации |
|
_______________________________________________________________________
Некоторые сеточные массивы имеют имена - синонимы - например, MULX имеет синонимы MX, M-X, M_X и MULTX. Полный список предопределённых массивов включен в раздел руководства, описывающий секцию GRID файла данных.
MORE 6.4 Руководство Пользователя – Формат Данных
2-12

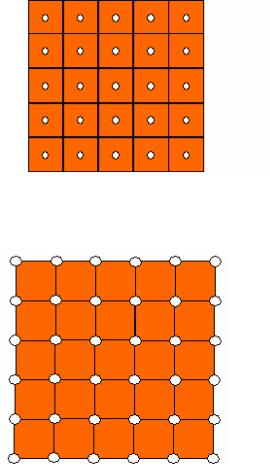

Геометрия сетки задаётся через координаты вершин её блоков XGRI, YGRI и ZGRI. Это можно сделать двумя способами:
1.Для прямоугольных сеток, ключевые слова X-DI и Y-DI дают возможность легко определить сетку. Задание комбинации глубин и мощностей (THIC) определяет координаты ZGRId. Глубины могут быть заданы для одного слоя, а значения мощности затем определят все незаданные глубины для остальных слоев.
2.Для задания сетки, состоящей из четырёхугольных в плане блоков, можно использовать ключевое слово COORdinates. MORE считывает ключевые слова Eclipse™ ZCORN и COORD, чтобы определить геометрию трёхмерной сетки Corner Point.
PORO и K_X - это единственные свойсвтва породы, которые необходимо задать обязательно - все остальные параметры имеют значения по умолчанию. Наряду с работой с предопределёнными массивами, Вы можете задавать (DEFIne) собственные массивы.
Задание сеточных данных
Существуют два метода обработки сеточных данных:
1.Используя имя массива и подключевые слова, такие как CONS, VARI, LINE, INTE, F(DE, F(PO, ZVAR, MODI и REPL.
2.Используя математические выражения.
Синтаксис, l1:l2 можно использовать, чтобы выбирать для модификации или считывания данных определённый диапазон слоёв.
Задание сеточного массива через ключевые слова
В самом простом случае вы можете просто задать имя массива, задав затем Nx*Ny*Nz значений для сетки размерностью Nx, Ny и Nz. Значения должны вводиться, начиная со строки, следующей непосредственно после ключевого слова:
PORO 40000*0.1
Используется обычный порядок ввода: индекс x - самый быстрый, а z - самый медленный.
Для других методов, MORE обрабатываетс сеточные данные послойно. Опция на той же строке, что и ключевое слово, определяет как именно будут вводиться данные для слоёв. Например, UNIForm подразумевает, что значения массива не изменяются по слоям и достаточно ввести данные только для одного слоя. Ниже приведены примеры таких опций (подключевых слов):
MORE 6.4 Руководство Пользователя – Формат Данных
2-13
UNIF Значения однородны по вертикали
VARI Значения меняются от слоя к слою
TOPS Значения задаются по кровле слоёв
Способ ввода данных для каждого слоя определяется подключевым словом, например:
CONS Одно постоянное значение для каждого слоя VARI Значения меняются от ячейки к ячейке
ZVAR Для каждого слоя задаётся только одно значение
То есть постоянное значение пористости можно задать, как:
PORO UNIF CONS
0.1
Если задача имеет размер 20x200x10, то можно также использовать конструкцию:
PORO
ZVAR 10*0.1
При использовании VARI нужно задавать значения для каждой ячейки слоя.
Кроме простых, MORE предлагает и более гибкие методы задания значений сеточных массивов - как функций координат, пористости или глубины:
•Линейная (LINEar) интерполяция использует билинейную интерполяцию в плоскости X-Y.
•Опция Интерполяции (INTErpolation) использует интерполяцию со взвешиванием по расстоянию. Этот метод более гибкий по сравнению с линейной интерполяцией и позволяет отобразить плавное изменение параметра при небольшом числе фактических точек.
•Подключевое слово F(POrosity вводится после таблицы значений параметра в зависимости от пористости.
•Подключевое слово F(DEpth) работает так же, как и F(POrosity), однако значения вводятся как функция глубины.
Математические выражения
Если справа от имени массива встречается знак равенства (=), то данная строка входного файла воспринимается как математическое выражение. Вы можете использовать такие выражения для работы с массивами. Например, значение может быть задано, как
K_X=0.5
Либо можно рассчитать значения через другие массивы, например:
K_X=0.23+0.04*DEPTH+0.3*PORO
MORE 6.4 Руководство Пользователя – Формат Данных
2-14
Синтаксис выражений подробно описан в разделе руководства, посвящённом секции GRID.
Изменение рассчитанных значений
Сообщаемость и поровый объём рассчитываются, исходя из заданных пользователем данных, но их можно изменить или заменить, используя ключевые слова TX, TY, TZ, PVOL и DEPT.
Секция инициализации - INIT
Обсуждение
Эта секция предназначена для задания начального состояния модели.
_______________________________________________________________________
Ключевое слово Описание
_______________________________________________________________________
INIT Заголовок секции инициализации OFIP Начальные запасы
EQUI Значения глубин и давлений для равновесной инициализации
CONS Значения параметров начального состояния, задаваемые как константы
F(DE Значения параметров инициализации, задаваемые как функции глубины
LAYE Задание разбиения сетки на геологические слои DEFI Определение нового массива
TEMP Связывает PVT таблицы с ячейками сетки.
___________________________________________________________________
В строке заголовка секции INIT может использоваться одна из опций EQUI или NEQU. EQUI рассчитывает начальное состояние модели, исходя из условий гидростатического равновесия на основе заданных глубин контактов и значений капиллярных давлений на них. NEQU позволяет пользователю напрямую задавать начальное состояние модели.
Равновесная инициализация
Для равновесной инициализации используется ключевое слово EQUI, позволяющее задать глубины контактов и начальное давление. В модели может быть несколько регионов инициализации. В таком случае необходимо задать данные для каждого из них. Регионы инициализации задаются через сеточный массив EQUI.
При равновесной инициализации начальное насыщение рассчитывается так, чтобы добиться гидростатического равновесия с учётом капиллярных давлений - поэтому начальное решение является устойчивым.
MORE 6.4 Руководство Пользователя – Формат Данных
2-15
Значения давления насыщения нефти (и, соответственно, газового фактора) могут задаваться ключевым словом CONS или в зависимости от глубины - F(DE, PBVD или RSVD. Если моделируется газовый конденсат, то для задания КГФ как функции глубины можно использовать ключевое слово RVVD.
Если задан массив значений SWAT при использовании опции инициализации EQUIlibrium, симулятор учтёт эти данные и стабилизирует начальное состояние адаптацией капиллярных давлений в каждой ячейке.
На рисунке приведена типичная модель ВНК, полученная в результате равновесной инициализации:
Неравновесная инициализация
При неравновесной инициализации насыщенности задаются напрямую, а не рассчитываются исходя из условий капиллярно - гравитационного равновесия. Состав флюида и насыщенность могут варьироваться как по латерали, так и по вертикали. Однако такое произвольное задание начального состояния не будет стабильным.
Чтобы задавать произвольное начальное состояние, отдельные массивы доступны пользователю через ключевые слова:
Ключевое слово |
Описание |
PRES |
Начальное давление |
PSAT |
Начальное давление насыщения |
SWAT |
Начальная водонасыщенность |
SGAS |
Начальная газонасыщенность |
RTEM |
Начальная температура (для моделирования закачки |
|
горячей воды и пара) |
CPLY |
Начальная концентрация полимера |
RHAQ |
Начальное содержание углеводорода в водной фазе (как |
|
газоводяной показатель) |
RWV |
Начальное содержание воды в нефтяной фазе (как |
|
водонефтяной показатель) |
XSOL |
Начальная доля солвента в нефтяной фазе |
YSOL |
Начальная доля солвента в газовой фазе |
MORE 6.4 Руководство Пользователя – Формат Данных
2-16
Эти ключевые слова поддерживают подключевые слова для работы с массивами, то есть массивы, описывающие неравновесное начальное состояние, могут задаваться практически так же, как и массивы, описывающие свойства пород.
Массив TEMP традиционно используется в MORE для ассоциации PVT свойств с ячейками. Для опции закачки горячей воды (термальной) и пара используется ключевое слово RTEM (для результатов расчета). Таже можно использовать ключевые слова RTMI и PLYI (для модели полимера), но предпочтительнее RTEM и CPLY.
Секция задания промысловых данных - RECU
Обсуждение
Эта секция используется для ввода данных меняющиеся в процессе расчёта. Данные секции recurrent могут быть одного из трёх основных типов:
•Детализация данных системы добычи
•Запрос выходных данных
•Запрос на запуск расчёта до заданного момента времени.
_______________________________________________________________________
Ключевое слово Описание
_______________________________________________________________________
RECU Заголовок секции Recurrent
EUNI Единицы измерения для данных по добыче EFOR Формат данных по добыче
EFIL Задание файла данных добычи
ETAB Задание таблицы данных добычи
WELL Определение параметров управления скважиной WLOC Ввод данных о расположении скважин
GROU Задание групп скважин
GLIM Описание группового ограничения по добыче
ILIM Задание группового ограничения по закачке
TUBI Таблица пересчёта устьевого давления на забойное TFIL Файл с траекторией скважины
HFIL Файл с историей добычи
RATE Контроль выдачи технологических показателей скважин и групп ARRA Детализированный запрос вывода массивов
DELT Устанавливает размер следующего временного шага
DTMX Устанавливает ограничения на максимальную длину временного шага
READ Запускает расчёт до заданного момента времени STOP Останавливает моделирование
___________________________________________________________________
MORE 6.4 Руководство Пользователя – Формат Данных
2-17
Детализация данных системы добычи
Существует две системы, которые могут быть использованы для задания данных по добыче. В одной необходимо использовать таблицу событий. События могут быть заданы во включенном файле EFIL или встроенной таблицы ETAB.
Альтернативой является использование традиционных ключевых слов MORE секции recurrent, таких как WELL. Ключевое слово WELL определяет и контролирует скважины. После него задается серия подключевых слов для задания данных по скважине.
Ключевое слово WLOC описывает формат задания координат скважины. По умолчанию используется опция X-Y, то есть координаты скважин задаются в географических (x-y) координатах. В качестве альтернативы можно выбрать опцию I-J для использования номеров блоков сетки.
Ключевое слово GROUp используется для задания групп скважин. Скважина может входить в одну или несколько групп, полностью или частично (то есть только часть продукции этой скважины засчитывается в продукцию группы).
Ключевое слово GLIM устанавливает групповые ограничения по добыче, а ILIM – групповые ограничения по закачке. Можно устанавливать максимальные, минимальные и целевые ограничения по групповому дебиту и предусматривать различные мероприятия, которые будут предприниматься при нарушении этих ограничений.
Ключевое слово TEST используется для задания интервала времени, через который закрытые (shut-in) в результате нарушения групповых ограничений добывающие скважины проверяются на возможность их повторного включения. По умолчанию такая проверка не производится (то есть скважина останавливается «навсегда»).
Ключевое слово TUBI используется для задания таблиц, связывающих устьевое давление, забойное давление и дебит. Эти таблицы необходимы, если скважина контролируется по устьевому давлению.
Подключевые слова ключевого слова WELL
______________________________________________________________________
Ключевое Описание
слово_______________________________________________________________
LOCA Расположение вертикальной скважины RADI Радиус скважины
ZONE Перфорации по зонам (ZONE)
CIJK Задание вскрытых скважиной блоков
WLIM Дополнительное ограничение для скважины LIFT Задание газлифта
CPLY Концентрации закачиваемого полимера
SOLV Концентрации закачиваемого солвента STEAM Свойства закачиваемого пара
MORE 6.4 Руководство Пользователя – Формат Данных
2-18
COMP Задание перфораций вдоль траектории скважины (welltrack)
_____________________________________________________________________
CIJK позволяет создавать скважины любой траектории и вскрывать любые блоки. Ключевые слова HORI и DEVI оставлены для совместимости, но рекомендуется использовать CIJK. Для задания траектории скважины в координатах xyz используется ключевое слово TFIL.
Ключевое слово RADIus позволяет задавать радиус скважины и постоянное значение скин–фактора.
Ключевое слово LOCAtion задаёт расположение скважины. Отметьте, что если не задано дополнительной информации, MORE соединяет вертикальную скважину со всеми слоями сетки.
Ключевое слово ZONE используется для изменения данных о вскрытии скважиной конкретной зоны (слоя). Эти данные могут быть изменены путем задания:
1.Значений скин–фактора (SKIN) для каждой зоны
2.Значений приведённого коэффициента сообщаемости скважина-пласт
(WIDX)
3.Значений сообщаемости скважина–пласт (T-WI)
4.Значений K-H
5.Множителей (MULT) сообщаемости скважина–пласт
6.Значений коэффициента сообщаемости скважина-пласт (CCF)
COMPlete позволяет задавать интервалы перфорации скважины вдоль определённого сегмента траектории, заданной ключевым словом TFIL.
Ключевое слово WLIMit позволяет задавать для добывающих скважин ограничения в дополнение к основному ограничению по дебиту (primary rate limit), заданному ключевым словом WELL. Примерами таких ограничений являются OIL, LIQU, GAS,WOR и GOR. Возможные мероприятия (remedial actions) при нарушении таких ограничений включают CUTBack, STIMulate, WORKover, CONVert, SHUT и REDEfine.
Ключевое слово P-RE используется для расчёта давления на контуре питания скважины (удаленном радиусе).
Ключевое слово STIMulate задаёт другой вариант перфорации для скважины, который будет использован, если скважина будет "проинтенсифицирована". Данные задаются так же, как и для ключевого слова ZONE.
Ключевое слово CONVert задаёт параметры закачиваемого флюида и ограничения для добывающей скважины на случай, если она будет переведена под закачку.
MORE 6.4 Руководство Пользователя – Формат Данных
2-19
Ключевое слово REDEfine задаёт новые данные для добывающей/нагнетательной скважины.
Ключевое слово LIFT используется для задания параметров газлифта.
Данные TUBIng
Эти подключевые слова относятся к ключевому слову TUBIing. Форма ввода данных зависит от выбранного формата таблиц: компактного (packed) или длинного (long). Эти ключевые слова задают забойное давление в скважине как функцию дебита, устьевого давления, а также коэффициентов, таких как газовый фактор и обводнённость.
____________________________________________________________________
Ключевое Описание слово______________________________________________________________
FLOW Дебит выбранного потока в скважине THP Устьевое давление
RATI Отношения, позволяющие рассчитать доли других потоков BHP Забойное давление
ALQ Значения искусственного лифта
____________________________________________________________________
Определение параметров выдачи информации
Выдача результатов расчёта контролируется двумя основными ключевыми словами
- RATE и ARRA..
RATE управляет выдачей дебитов и других показателей (векторов) по скважинам и группам скважин
ARRA управляет выдачей массивов, получаемых в результате расчёта, таких как давления и насыщенности
Ключевое слово ARRA указывает симулятору на необходимость выдачи данных через заданные промежутки времени. Возможна выдача трёх групп данных, что контролируется следующими ключевыми словами:
GENE Общая информация, такая как отчеты по скважине FLIP Запасы и данные материального баланса
SATU Насыщенности
Некоторые из элементов группы GENE:
PRES Давления в ячейках
FLUI Значения запасов по всему месторождению GROUP Отчёты по группам скважин
WELL Отчёты по скважинам
CMPL Отчёты по перфорациям
REST Данные для рестартов
RTEM Температура (для термальных опций)
CPLY Концентрация полимера (для полимерной опции).
Эти данные выводятся, когда вы задаёте ключевое слово GENEral. Запасы и материальный баланс по регионам выводятся если Вы вводите имя региона в
