4. Выбор терморегулятора типа rа
Радиаторный терморегулятор предназначен для индивидуального автоматического регулирования теплоотдачи отопительного прибора системы водяного отопления с целью поддержания комфортных температурных условий в отапливаемом помещении и экономии тепловой энергии.
Радиаторный терморегулятор типа RА фирмы «Данфосс» [13] состоит из двух частей:
а) регулирующего клапана RА–N;
б) термостатического элемента RА 2000.
Регулирующий клапан RА–N предназначен для применения в двухтрубной насосной системе отопления. Клапан оснащён встроенным устройством для предварительной (монтажной) настройки его пропускной способности. Предварительная настройка осуществляется вручную по окончанию монтажа системы отопления. На настроечном кольце клапана имеются цифры с 1 по 7 с шагом 0,5, каждому фиксированному положению настроечного кольца отвечает соответствующее положение открытия проходного сечения для воды. В положении «N» сечение клапана полностью открыто. Изменением положения настроечного кольца достигается изменение гидравлического сопротивления на входе воды в отопительный прибор и выравнивания гидравлических сопротивлений по кольцам циркуляции.
Номер предварительной настройки клапана RА–N определяют по коэффициенту пропускной способности , м3/ч, по формуле
, (12)
где G – расход теплоносителя через клапан прибора, м3/ч, определяемый по формуле (5);
∆P – перепад давления на клапане следует принять равным 0,1 бар (10 кПа).
По вычисленному значению коэффициента по таблице или номограмме [13] подбирают номер предварительной настройки клапана.
Если номер настройки находится между двумя значениями, то выбирается наибольший. Номер настройки радиаторного регулятора RA-N указывают на чертеже плана типового этажа рядом с указанием марки отопительного прибора.
Термостатические элементы серии RA 2000 – устройства для автоматического регулирования температуры воздуха. Они имеют встроенные или выносные температурные датчики, защиту от замерзания, диапазон настройки температуры 5 – 26 ºС, устройством для фиксирования и ограничения температурной настройки. В курсовой работе тип термостатического элемента следует выбрать по каталогу [13].
5. Выбор схемы и оборудования теплового пункта
Выбор схемы присоединения системы отопления к тепловой сети осуществляется по параметрам теплоносителя на вводе в здание и в системе отопления. Параметры на вводе в здание принимаются по техническим условиям (ТУ) теплоснабжающей организации (150/70ºС, 130/70 ºС, 95/70ºС). Присоединение систем отопления к центральным тепловым водяным сетям может осуществляться по зависимой или независимой схемам.
В зависимой схеме теплоноситель в отопительные приборы поступает непосредственно из тепловой сети. Один и тот же теплоноситель циркулирует как в тепловой сети, так и в системе отопления, поэтому давление в системах отопления определяется давлением в тепловой сети. Зависимая схема с установкой смесительного насоса приведена на рисунке 5. Данной схемой обеспечивается подача теплоносителя в систему отопления с требуемой температурой, полученной путем смешения первичного теплоносителя поступающего из тепловых сетей и охлажденного, поступающего из обратного трубопровода системы отопления по перемычке. При наличии в системе отопления термостатических клапанов, труб из полимерных материалов в качестве смесительного устройства применяют малошумный бесфундаментный насос ступенчатого либо автоматического регулирования. Наиболее приемлемые схемы смешения теплоносителя ‑ это установка насоса на подающем или обратном трубопроводе. На рисунке 5 приведена схема установки насоса на подающем трубопроводе. Зависимая схема является наиболее дешевой и простой в монтаже и эксплуатации. Необходимая температура теплоносителя в системе отопления устанавливается электронным регулятором ECL по заданному температурному графику путём воздействия на двухходовой клапан регулятора теплового потока.
Рисунок 5 ‑ Принципиальная схема зависимого присоединения системы отопления к тепловым сетям
1 ‑ узел учёта тепловой энергии в комплекте:
1.1 ‑ тепловычислитель; 1.2 ‑ счетчик расхода вод; 1.3 ‑ погружной датчик температуры;
2 ‑ насос смесительный; 3 – клапан регулирующий; 4 ‑ регулятор перепада давления;
5 ‑ электронный блок управления; 6 ‑ погружной датчик температуры; 7 ‑ датчик темпера
туры наружного воздуха; 8 ‑ клапан обратный; 9 ‑ фильтр сетчатый; 10 ‑ кран шаровой.
При независимой схеме присоединения применяется теплообменник, разделяющий теплоносители системы отопления и тепловой сети. К достоинствам независимой схемы присоединения относятся:
– гидравлическая устойчивость системы отопления ввиду отсутствия влияния колебания давления тепловых сетей на гидравлический режим системы отопления;
– система отопления не опорожняется при аварийных работах на тепловых сетях.
Циркуляция в системе отопления осуществляется циркуляционным насосом. Широко применяются безфундаментные насосы с мокрым ротором фирм Grundfos, Wilo (Германия). Независимая схема присоединения системы отопления приведена на рисунке 6. Для заполнения и подпитки системы отопления от тепловой сети в независимой схеме предусматривается обводная (подпиточная) линия.

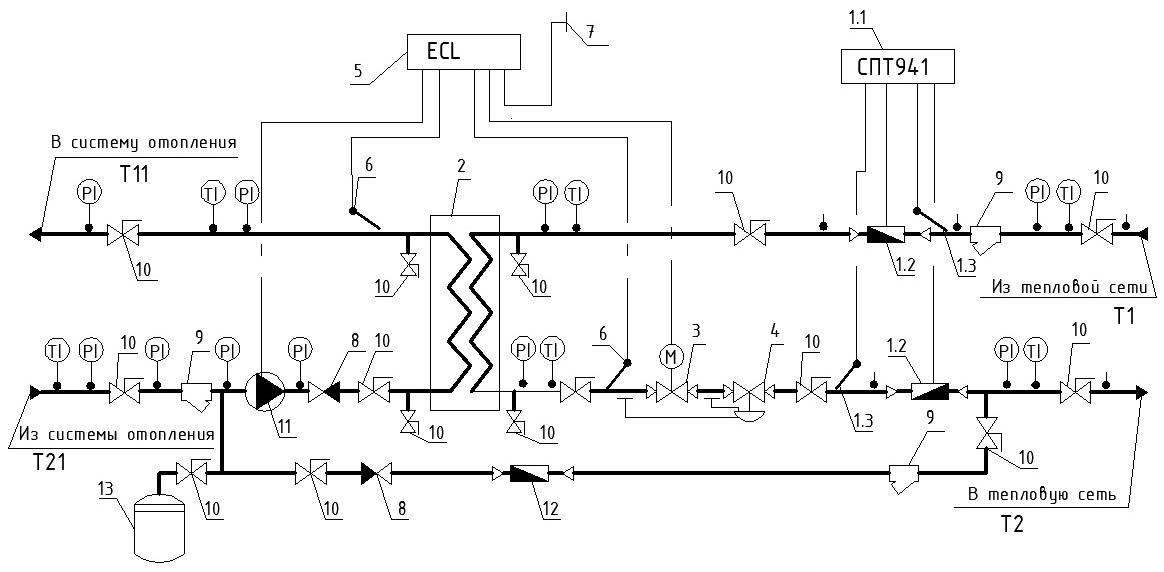

Рисунок 6 ‑ Принципиальная схема независимого присоединения системы отопления к тепловым сетям
1 ‑ узел учета тепловой энергии в комплекте:
1.1 ‑ тепловычислитель; 1.2 ‑ счетчик расхода вод; 1.3 ‑ погружной датчик температуры;
2 – водоводяной подогреватель; 3 ‑ клапан регулирующий; 4 ‑ регулятор перепада давления; 5 ‑ электронный блок управления; 6 ‑ погружной датчик температуры; 7 ‑ датчик температуры наружного воздуха; 8 ‑ клапан обратный; 9 ‑ фильтр сетчатый; 10 ‑ кран шаровой; 11 ‑ насос циркуляционный; 12 – водомер; 13 – мембранный расширительный бак.
9.1 Выбор смесительного насоса производится по величине напора Н, м, и подаче G, кг/час.
Напор Н, м.в.ст смесительного насоса принимают с коэффициентом запаса:
Η=(1,1-1,15)ΔΡсо , (13)
где ΔΡсо- потери давления в системе отопления по главному циркуляционному кольцу из таблицы 2, переведённые в единицы напора, м, по соотношению
(1 м в.ст= 104 Па).
Подачу смесительного насоса G, кг/час, при установке его на подающем или обратном трубопроводе определяют по формуле:
, (14)
где – расчётный максимальный расход воды на отопление из подающего трубопровода тепловой сети кг/час;
u ‑ коэффициент смешения.
Расчетный максимальный расход воды определяется по формуле:
, (15)
где – расчётный максимальный тепловой поток на отопление, равный суммарным теплопотерям здания из таблицы 4 контрольной работы, Вт;
с – удельная теплоёмкость воды, кДж/кг·оС, (с = 4,190 кДж/кг·ºС);
‑температуры, ºС, соответственно, в подающем и обратном трубопроводах тепловой сети, указанные в бланке задания на курсовую работу.
Коэффициент смешения определяется по формуле:
, (16)
где – температура воды в подающем трубопроводе системы отопления, ºС.
При установке насоса на перемычке между подающим и обратным трубопроводами системы отопления подачу G, кг/час, насоса определяют по формуле:
. (17)
9.2 Напор Н, м.в.ст циркуляционного насоса определяют по формуле:
Η=(1,1-1,15)ΔΡсо + ΔΡпод, (18)
где ΔΡсо- потери давления в системе отопления по главному циркуляционному кольцу из таблицы 2, переведенные в единицы напора, м, по соотношению
(1 м в.ст = 104 Па).
ΔΡпод - потери давления в водоводяном подогревателе составляют 2-3 м.
Подачу циркуляционного насоса G, кг/час определяют по формуле:
, (19)
где - расход воды, кг/ч рассчитывается по формуле (5) для начального участка системы отопления (от теплового узла до первого ответвления).
По полученным значениям напора Н и подачи G подбирают марку насоса, используя диаграммы характеристик насосов, приведенных в каталогах фирм изготовителей [11].
9.3 При независимой схеме присоединения системы отопления к тепловым сетям используют скоростные теплообменники – гладкотрубные или пластинчатые. Исходными сведениями при подборе теплообменника являются: расчетная тепловая мощность теплообменника, равная расчетной мощности системы отопления, расчетные температуры первичного теплоносителя (указаны в задании на курсовое проектирование), расчетные температуры вторичного теплоносителя (системы отопления) приведены в пояснении к формуле (4). Фирмы – производители теплообменников сопровождают свою продукцию соответствующим программным обеспечением для подбора теплообменника и определения его тепловых и гидравлических характеристик. Для курсового проектирования может быть рекомендован электронный ресурс [17].
9.4 Расширительный бак предназначен для компенсации расширения воды при ее нагреве. При независимой схеме присоединения систем отопления предпочтение отдают закрытым мембранным бакам. Расчет бака заключается в определении его емкости , м³ по формуле:
, (20)
где – объем воды в системе отопления с коэффициентом запаса 20 – 25%;
e – коэффициент расширения воды принимается в зависимости от расчетной температуры воды в подающем трубопроводе системы отопления, при температуре воды 95ºС коэффициент e = 0,0324, при температуре воды 90ºС коэффициент e = 0,029, при 85ºС соответственно e = 0,0258;
–коэффициент использования бака, выбирается по таблице 6 в зависимости от начального и конечного давления в нем.
Начальное давление в баке р, бар должно удовлетворять выражению
р≥ 0,1Н + 0,2 , но не менее 1,0 бар. Здесь Н высота здания в м.
Конечное давление р, бар рекомендуется принимать в зависимости от начального давления р≥ р+1,5.
Объем воды в системе отопления следует определять по выражению
= , (21)
где – расчётная тепловая мощность системы отопления, кВт из таблицы 4 контрольной работы;
–удельный расход воды в литрах на 1 кВт мощности системы, принимается: для системы отопления с секционными радиаторами 13,5 л/кВт, с панельными радиаторами 8,5 л/ кВт, с конвекторами 7 л/кВт.
Таблица 6 – Коэффициент использования бака
Конечное давление, бар |
Начальное давление, бар | ||
1,0 |
1,5 |
2,0 | |
1,5 |
0,20 |
|
|
2,0 |
0,33 |
0,16 |
|
2,5 |
0,42 |
0,28 |
0,14 |
3,0 |
0,5 |
0,37 |
0,25 |
3,5 |
0,55 |
0,44 |
0,33 |
4,0 |
0,60 |
0,5 |
0,40 |
Модель и емкость мембранного расширительного бака выбирают по каталогам фирм–производителей. Широко применяются баки фирм Aguasystem, Reflex (Германия), Varem (Италия).
9.5 Приборы контроля, учета и автоматического регулирования
Для учёта количества теплоты, потребляемого зданием на нужды отопления, в тепловом пункте устанавливают теплосчетчик (позиция 1 на рисунках 5 и 6). Теплосчетчик – это комплект приборов, предназначенных для определения количества теплоты и измерения массы и параметров теплоносителя.
В состав теплосчетчика входят:
вычислитель количества теплоты (тепловычислитель);
два первичных преобразователя расхода (расходомеры);
два термопреобразователя сопротивления (температурные датчики).
Типы и технические характеристики комплектующих теплосчетчика фирмы Данфосс Sonometer 2000 приведены в каталоге [14].
Электронный регулятор ECL Comfort (позиция 5 на рисунках 5, 6) предназначен для регулирования температуры теплоносителя в системе отопления пропорционально текущей температуре наружного воздуха в соответствии с температурным отопительным графиком. Регулирование по графику осуществляется путем управления электроприводом регулирующего клапана (позиция 3). Техническая информация об электронных регуляторах температуры и регулирующих клапанах фирмы – производителя Данфосс приведена в каталогах [15, 16].
