Методические указания к выполнению курсовой работы

1. Состав курсовой работы

Курсовая работа состоит из расчётной и графической частей. Расчётная часть оформляется в виде расчётно-пояснительной записки 15-20 страниц. Графическая часть выполняется на одном листе формата А1.

Чертежи планов здания (типового этажа, подвала, чердака), аксонометрическую схему системы отопления выполняют в масштабе 1:100. На чертеже приводят принципиальную схему теплового пункта. Графическую часть работы следует выполнять согласно требованиям ГОСТ 21.602.

2. Разработка схемы системы отопления

Основными конструктивными элементами системы отопления многоэтажного здания являются: тепловой узел, магистральные и распределительные трубопроводы, отопительные приборы, запорная и регулирующая арматура, арматура для удаления воздуха и спуска воды.

Тепловой узел предназначен для приёма, учёта, подготовки и подачи теплоносителя в системы отопления и горячего водоснабжения. Тепловой узел располагают в отдельном подвальном помещении, которое называют тепловым пунктом. Помещение теплового пункта выбирают вблизи лестничной клетки под нежилой комнатой. Нельзя располагать тепловой пункт непосредственно под лестничной клеткой.

Современные системы водяного отопления жилых зданий, предназначенные для обеспечения комфортных условий человека, должны быть обеспечены средствами автоматизации и индивидуального учёта потребления теплоты. До недавнего времени в жилищном строительстве применялись исключительно вертикальные однотрубные и двухтрубные системы отопления, характеризующиеся верхним или нижним расположением подающей магистрали и наличием вертикальных стояков, к которым подсоединены отопительные приборы.

В настоящее время строительство зданий с поквартирными системами отопления из экспериментальной стадии перешло в повседневную практику. Поквартирные системы отопления имеют ряд преимуществ в сравнении с вертикальными:

- повышают уровень теплового комфорта в квартирах за счёт обеспечения температуры воздуха в каждом помещении по желанию потребителя путём ав-

томатического регулирования теплоотдачи отопительных приборов;

- обеспечивают возможность учёта потребления теплоты в квартире;

- обеспечивают возможность замены отопительных приборов, запорно-регулирующей арматуры и труб в отдельных квартирах при проведении ремонта или в аварийных ситуациях без нарушения режима эксплуатации других квартир.

Для поквартирного учёта теплоты предусматривается один ввод в квартиру подающего и обратного трубопроводов (рисунок 4). Поквартирный ввод осуществляется от вертикального стояка, к которому последовательно подключаются квартиры выше лежащих этажей. Стояк рекомендуется проводить в коридоре лестничной клетки, прихожей или санузле квартиры. Оборудование поквартирного ввода располагают в специальном ящике. В квартирных системах отопления рекомендуется применять периметральную или лучевую разводку трубопроводов.

Периметральная схема, приведённая на рисунке 1, реализуется прокладкой труб вдоль стен в конструкции пола или в специальных плинтусах-коробах. Соединение трубопроводов осуществляется с помощью неразъёмных фитингов (пресс-тройников, пресс-отводов).

Рисунок 1 ‑ Схема системы отопления квартиры с периметральной разводкой трубопроводов

При лучевой разводке трубопроводов (рисунок 2) в узле поквартирного ввода после теплового счётчика предусматривается установка распределительного коллектора, к которому может быть присоединено от двух до двенадцати отопительных приборов. Каждый отопительный прибор индивидуально подключается к коллектору с помощью труб, уложенных на плиту перекрытия пола под слой стяжки.

В системе отопления с поквартирной разводкой предусматривают установку приборов учёта потребляемой теплоты (теплосчётчики) для каждой квартиры. Отопительные приборы следует размещать, как правило, под световыми проёмами в местах доступных для осмотра, ремонта и очистки. На подающей подводке отопительного прибора устанавливают автоматический терморегулятор типа RA-N, на обратной подводке – запорный клапан RVL. Отопительные приборы на лестничной клетке размещают на первом этаже без установки запорно – регулирующей арматуры на подводках.

Рисунок 2 ‑ Схема системы отопления квартиры с лучевой разводкой трубопроводов

Трубопроводы вертикальной системы отопления (рисунок 3) проектируют из стальных водогазопроводных труб по ГОСТ 3262-75*.

Для поквартирной разводки применяют полимерные трубы (металлополимерные или полипропиленовые), которые прокладывают в конструкции пола в защитном гофрированном рукаве. Разводящие трубопроводы в подвальных помещениях и стояки выполняют из стальных водогазопроводных труб. Разводящие трубопроводы, прокладываемые в неотапливаемом подвале, покрывают тепловой изоляцией из вспененного полиэтилена.

Рисунок 3 ‑ Расположение отопительных приборов и стояков в квартире при двухтрубной вертикальной системе отопления

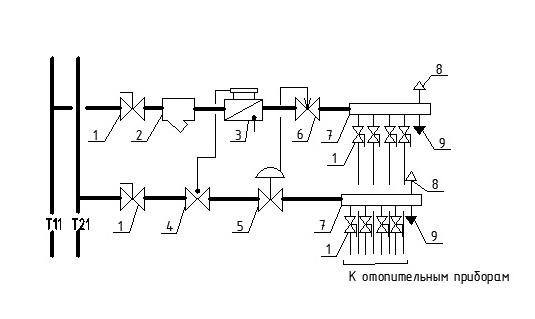

Рисунок 4 ‑ Принципиальная схема квартирного узла ввода

1 ‑ кран шаровой; 2 ‑ фильтр сетчатый; 3 – теплосчетчик; 4 – шаровой кран для установки термопреобразователя на обратном трубопроводе; 5 – балансировочный автоматический

клапан; 6 – запорно-измерительный клапан; 7 – распределительный коллектор; 8 – автоматический воздухоотводчик; 9 – спускной кран.

Запорную арматуру предусматривают для отключения подачи воды на отдельных магистральных ветках систем отопления, поквартирных вводах, на стояках. Запорную арматуру допускается не предусматривать на стояках в зданиях с числом этажей три и менее.
