3.4. Рекуперативное торможение при спуске тяжелого груза
Этот абзац заменен абзацем на стр. 117
Рассмотрим процесс рекуперативного торможения при спуске тяжелого груза
( рис. 9.21 ).
Рис. 9.21. Рекуперативное торможение при спуске тяжелого груза
Для получения этого вида торможения двигатель включают в направлении на «спуск», сразу же переводя привод в режим силового спуска.
При
пуске двигатель развивает пусковой
момент М,
который направлен согласно
со статическим моментом механизма М
.
Под совместным действием этих моментов двигатель быстро набирает скорость по траектории «АВС», причем в точке «С» скорость ротора увеличивается до скорости вращения магнитного поля обмотки статора.
Поскольку в точке «С» скорости ротора и магнитного поля одинаковы, двигатель в этой точке переходит режим идеального холостого хода, его электромагнитный момент М = 0.
Однако
в точке «С» к валу двигателя остается
приложенным второй тормозной момент –
статический момент механизма М.
Под действием последнего скорость
ротора продолжает увеличиваться , и на
отрезке «СD»
станет больше скорости магнитного поля
обмотки статора. Двигатель перейдет из
режима идеального холостого хода в
режим подъема груза, причем переходный
процесс закончится в точке «D».
Т.о., на отрезке «СD» электромагнитный момент двигателя направлен на подъем, а фактически происходит спуск груза. Поэтому электромагнитный момент является тормозным, его роль заключается в том, что он стабилизирует скорость спуска груза, не давая грузу разгоняться свыше скорости, соответствующей точке «D».
Особенности торможения:
торможение наступает при условии n > n
, т.е. ротор обгоняет магнитное поле обмотки статора и вращается с полем в одну сторону;
2. при торможении асинхронный двигатель работает как асинхронный генератор, преобразуя механическую энергию, получаемую от движущихся масс привода, в электрическую, возвращаемую в судовую сеть;
3. тормозной момент на валу двигателя сохраняется только на отрезке «АВС» механической характеристики «звезды»;
4. рекуперативное торможение при спуске тяжелого груза ограничено применяетсяв электроприводах судовых грузоподъемных устройств с целью стабилизации скорости опускания груза.
Динамическое торможение асинхронных двигателей
Применяется для быстрой остановки асинхронных двигателей в нереверсивных приводах. Для динамического торможения, обмотка статора отключается от сети трех фазного переменного тока и включения на пониженное напряжение постоянного тока.

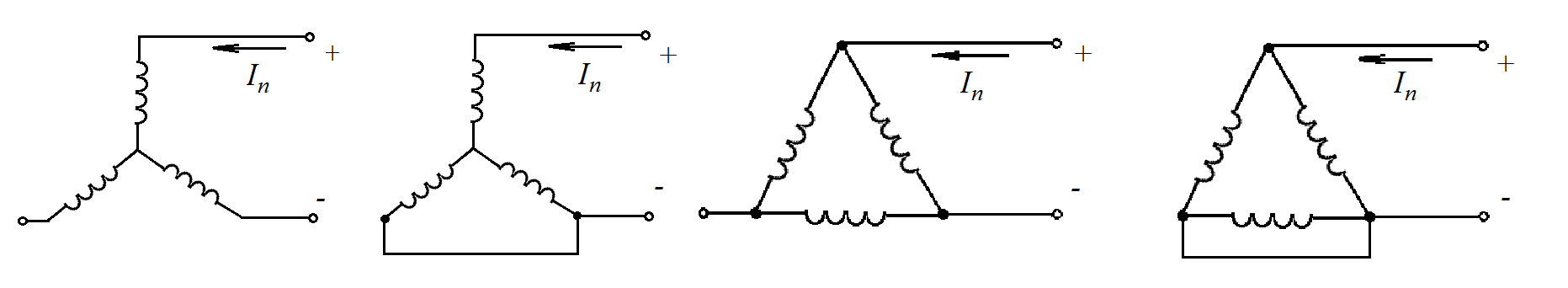

Обмотка статора включается по одной из схем. При соединении звездой постоянный ток проходит через две фазы статора (рис1-1)
Рис (1-1) Схемы включения обмоток статора при динамическом торможении. Постоянный ток, протекая по обмотке статора, создает неподвижное в пространстве магнитное поле с синусоидальным распределением индукции по расточке статора. Если ротор по инерции или под действием активного статического момента вращаться в магнитном поле статора, то в обмотке ротора наводится ЭДС, которая в замкнутом контуре ротора создает ток. Взаимодействие тока ротора с магнитным полем статора создает тормозящий электромагнитный момент.
Асинхронный
двигатель в указанных условиях
представляет собой обращенный синхронный
генератор, работающий при частоте
на сопротивления ротора. Относительная
угловая скорость
в режиме динамического торможения
аналогична скольжениюS.
Механическая характеристика режима динамического торможения является неблагоприятной. Тормозящий момент незначителен. Для усиления тормозного эффекта в двигателях с фазным ротором вводят добавочные сопротивления в цепь ротора.
Рис.(1-2) Механическая характеристика асинхронного двигателя в режиме динамического торможения является неблагоприятной.
