4.2 Полевые транзисторы с изолированным затвором (мдп-транзисторы)
МДП-транзистор – транзистор, затвор которого выполнен в виде проводящей пластины и отделён от полупроводника слоем диэлектрика.
В качестве диэлектрика используют оксид кремния.
Возможны две структуры полевого транзистора с изолированным затвором:
1. Полевые транзисторы с индуцированным каналом, в которых канал возникает только при определённых напряжениях на затворе.
2. Полевые транзисторы со встроенным каналом.
В транзисторах канал существует при нулевых напряжениях на затворе.
В некоторых транзисторах подложка соединяется с истоком.
Полевой транзистор со встроенным каналом:
4.2.1 Принцип действия транзистора с изолированным затвором и индуцированным каналом
На подложке тот же потенциал, что и на истоке.
Электроны будут уходить от затвора вглубь полупроводника, в результате чего под затвором возникает зона, обеднённая носителями заряда. Происходит оголение атомов примеси. Возникает инверсный слой за счёт того, что из кармана туда будут поступать дырки. В итоге между истоком и стоком возникает канал проводимости. Толщину поперечного сечения канала можно изменять, изменяя напряжение на затворе.
Полевой транзистор с индуцированным каналом работает в режиме обеднения носителей заряда.
4.2.2 Статические характеристики транзистора с изолированным затвором
Выходные статические характеристики:
=|.
|'| > |''| > |'''| > 0.
Эти характеристики во 2-й части больше, нежели у транзистора с p-n-переходом.
1 – режим насыщения;
2 – участок активного режима.
Возможны два типа пробоя:
1. Пробой между карманом и подложкой.
2. Пробой между затвором и подложкой.
Пробой между карманом и подложкой – это обычный лавинный пробой. Он является обратимым.
Пробой между затвором и полупроводником необратимый – между ними возникает проводящий канал.
В некоторых полевых транзисторах с изолированным затвором затвор соединяют с подложкой или истоком через защитный стабилитрон. В случае попадания на затвор опасного потенциала происходит пробой стабилитрона, и потенциал будет невелик.
Недостаток: увеличивается ток затвора.
Характеристики передачи:
=|.
При увеличении напряженияхарактеристика поднимается вверх. Пороговое напряжениене зависит от.
Наблюдается температурная зависимость.
1 – при увеличении температуры уменьшается подвижность носителей, уменьшается крутизна транзистора.
2 – с увеличением температуры уровень Ферми смещается в сторону середины запрещённой зоны. По этой причине инверсный слой в полупроводнике возникает при меньших пороговых напряжениях.
1 – первая термостабильная точка полевого транзистора, которая наблюдается при малых токах стока. Ток стока не зависит от температуры.
Полевые транзисторы больше защищены от перегрева, чем биполярные транзисторы.
4.2.3 Полевой транзистор с изолированным затвором и встроенным каналом
Данный транзистор имеет примерно такую же структуру, как и полевой транзистор с индуцированным каналом.
За счёт легирования или конфигурации карманов под затвором создаётся слой проводимости. Если карман p-типа, то проводимость p-типа. Даже при нулевом напряжении существует канал.

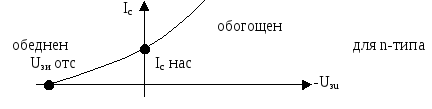

Данный транзистор может работать в двух режимах: режим обогащения и режим обеднения носителей заряда канала.
В ПТ с ИЗ крутизна транзистора зависит от параметров полупроводника и характеристик канала.
, (4.2)
где − подвижность носителей в канале;
− ёмкость затвора относительно канала;
− ширина канала;
l – длина канала.
Из этой формулы видно, что за счёт большей подвижности электронов потенциально большую крутизну иметь транзисторы с n-каналом.
Увеличить крутизну можно за счёт уменьшения длины канала.
При увеличении поперечного сечения канала b увеличиваются паразитные ёмкости, а соответственно ухудшаются частотные свойства транзистора.
Ёмкость зависит от диэлектрической проницаемости и толщины диэлектрика.
Получить большую крутизну транзистора достаточно сложно.
Мощные транзисторы, созданные по такой технологии, будут иметь большую площадь для обеспечения больших токов.
Мощные полевые транзисторы выполняют по технологии транзисторов с вертикальной структурой.
Получаем большое сечение b, маленькую длину канала l и очень малую площадь, занимаемую транзистором.
За счёт этого крутизна транзистора может составлять несколько .
У обычных ПТ крутизна составляет ~ 10 .
