VIII. Определение размеров кавальеров.

По рис.5 устанавливаем длину кавальеров:

Требуемая площадь поперечного сечения кавальеров находится по формуле:

При треугольной форме кавальеров (рис.6)

Рис. 7, Схема треугольного кавальера

где m₃=1,25 – коэффициент откоса для временных насыпей ( [1], табл.16)

IX. Определение расстояния перемещения грунта кавальеров бульдозером.

Находим из условия, что экскаватор отбрасывает грунт в кавальере из условия, чтобы кавальеры располагались не ближе 1м от бровки котлована (рис. 7).

Рис. 8, Схема к определению расстояния перемещения грунта кавальеров.

Находим положение центра тяжести:

Расстояние перемещения грунта при обратной засыпке пазух равно:

X. Выбор вспомогательных машин.

Обратную засыпку пазух и перемещение грунта кавальеров производим бульдозером ДЗ-18 на базе трактора Т-100: В=3,87м, Н=1м.

Рыхление мерзлого грунта выполняем навесным рыхлителем ДЗ-121 на базе трактора ДЭТ-250: В=1,5м, h_p=0.7м (рыхление на глубину 1,1м достигается путем повторного прохода), число зубьев – 1.

Подсыпку грунта внутрь фундаментов производим одноковшовым экскаватором грейдер Э-652: R_B=8м, q=0.5м.

Подчистку дна, разравнивание засыпаемого грунта производим вручную.

Уплотнение грунта.

Уплотнение грунта обратной засыпки пазух и подсыпки под полы вблизи фундаментов осуществляем электровибротамбовками ИЭ-4502, уплотнение остального грунта осуществляем подвесной вибротрамбовкой ПВТ-3.

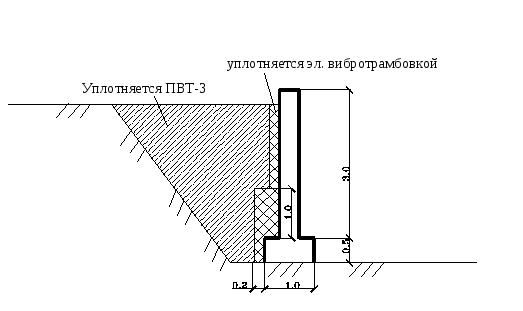

Рис.9 ,схема уплотнения обратной засыпки пазух.

Электро-вибротамбовкой уплотняется грунт, который находится вблизи фундамента, объем этого грунта составляет: 140,5 м³, грунт уплотняемый ПВТ-3 – 873,8 м³.

XI. Технико- экономическое сравнение вариантов разработки котлована.

Предварительно составляем ведомость сравнения вариантов в форме таблиц (табл. 1, табл. 2), в которых учитываем только те процессы, по которым варианты отличаются.

В таблицах находятся:

• затраты труда по i-у процессу:

где T_мi – затраты машинного времени, маш-см.;

N_pi – количество рабочих в звене, чел.;

P_i – объем работ;

Н_врi – норма времени, чел-час.

• затраты машинного времени:

• зарплату на работу выполняемую вручную:

где Р_асц= - расценка, руб.(где Ч_i – часовая тарифная ставка рабочего i-го разряда, руб.;

N_i – количество рабочих i-го разряда в звене, чел);

З_{зв i} – зарплата звена рабочих в смену, руб;

• стоимость машино- смены С_мсм принимаем по [8,13].

Сравнение вариантов выполняем по следующим показателям:

а) продолжительности выполнения работ:

время выполнения каждого и процессов находим по формуле:

где n_звi – принятое количество звеньев, шт.;

К_п – коэффициент выполнения норм;

Таблица 1. Ведомость сравнения вариантов (разработка котлована экскаватором прямая лопата).

№ п/п	Наименование работ	Ед. измерения	Объём работ	Пэсм, м3/см	Обоснование	Нвр, ч-час	Расц, руб.	Состав звена	Прим. машины	Затраты маш вр.,маш/см	Затраты труда, чел/см		Зр, руб		Смсм, руб		Ссм*Тм, Руб
1	2	3	4	5	6	7	8	9	10	11	12		13		14		15
1.	Рыхление мерзлого грунта котлована бульдозером- рыхлителем (за 2 прохода) Грунт гр.II М	100м3	10,62	-	Е2-1-2 т.2,п3а	1,32	-	машинист 6-го р-да	ДЗ-121	1,72	1,72		-		49,04		84,35
2.	Разработка котлована экскаватором прямая лопата в транспорт Грунт гр. I и гр. II М	м3	1555,8 1067,4	673,4 470,6	расчет	-	-	машинист 6-го р-да	ЭО-4321	2,31 2,27	2,31 2,27		-		33,62		77,66 76,31
3.	Транспортирование грунта автосамосвалами в отвал (L=6км) и в кавальеры (Lср=124м), Кз=1,08	м3	2623,2	-	расчет	-	-	шофер 3-го кл.-1 4 зв.	КрАЗ-256Б	18,32	18,32		-		34,64		634,6
4.	Обратная засыпка пазух (L=15.62м), грунт I гр.,Кз=1,08	100м3	10,143	-	Е2-1-34 п.3а,г	(0,31+2,12*0,16)*1,08= 0,7	0,69	машинист 6-го р-да	ДЗ-18	0,82	0,89		-		24,5		20,19
5.	Разравнивание грунта засыпки вручную, Кз=1,08, грунт I гр.: слоем 0,7м	100м2	12,48	-	Е2-1-60 п.8а	3,5	2,24	Землекоп 2-го 3зв.	-	-	5,46		27,96		-		-
7.	Уплотнение грунта пазух подвесной вибротрамбовкой Кз=1,08	м3	873,8	560	расчет	-	-	машинист 6-го р-да	ПВТ-3 с краном ДЭК-251	1,56	1,56		-		48,88		76,25
												32,53		27,96				969,36

Таблица 2. Ведомость сравнения вариантов(разработка котлована экскаватором обратная лопата).

№ п/п	Наименование работ	Ед.измерения	Объём работ	Пэсм, м3/см	Обоснование	Нвр, ч-час	Расц, руб.	Состав звена	Прим. машины	Затраты маш вр.,маш/см	Затраты труда, чел/см		Зр, руб		Смсм, руб		Ссм*Тм, Руб
1	2	3	4	5	6	7	8	9	10	11	12		13		14		15
1.	Рыхление мерзлого грунта котлована бульдозером- рыхлителем (за 2 прохода) Грунт гр.II М	100м3	9,87	-	Е2-1-2 т.2,п3а	1,32	-	машинист 6-го р-да	ДЗ-121	1,63	1,63		-		49,04		79,94
2.	Разработка котлована экскаватором обратная лопата в транспорт (грунт гр. I и гр. II М) и навымет (гр.I)	м3	493.91 986.79 1010.7	465.12 296.3 529.1	расчет	-	-	машинист 6-го р-да	ЭО-4121A	1.06 3.33 1.91	1.06 3.33 1.91		-		31.08		32.94 103.5 59.36
3.	Транспортирование грунта автосамосвалами в отвал (L=6км) Кз=1,08	м3	1480.7	-	расчет	-	-	шофер 3-го кл.-1 3 зв.	КрАЗ-256Б	18,9	18,9		-		34,64		654.7
4.	Перемещение грунта кавальеров бульдозером грунт I гр. L=9м К=0,85,Кз=1,08	100м3	10,11	-	Е2-1-22 п.3а	0,5*0,85*1,08= 0,46	-	машинист 6-го р-да	ДЗ-18	0,58	0,58		-		24,5		14,21
4.	Обратная засыпка пазух (L=15.62м), грунт I гр.,Кз=1,08	100м3	8,89	-	Е2-1-34 п.3а,г	(0,31+ 2,124* 0,16)1,08= 0,7	0,69	машинист 6-го р-да	ДЗ-18	0,78	0,78		-		24,5		19,11
5.	Разравнивание грунта засыпки вручную, грунт I гр.: слоем 0,7м	100м2	10,69	-	Е2-1-60 п.8а	3,5	2,24	Землекоп 2-го 3зв.	-	-	4,68		23,96		-		-
7.	Уплотнение грунта пазух подвесной вибротрамбовкой	м3	748,36	560	расчет	-	-	машинист 6-го р-да	ПВТ-3 с краном ДЭК-251	1,34	1,34		-		48,88		65,32
												34,21		23,96				1029,08

I вариант.

а) продолжительность выполнения работ:

(Рыхление мерзлого грунта начинается за 30мин. до начала работы экскаватора).

б) трудоемкость единицы объема работ:

где -затраты труда на выполнениеi-го процесса;

Р_о – общий объем работ

в) прямые денежные затраты:

г) полная плановая себестоимость:

где Н_В – накладные расходы строительно-монтажной организации

Э_Т – экономия накладных расходов за счет сокращения продолжительности выполнения работ

–экономия накладных расходов за счет сокращения трудоемкости выполнения работ

Э_З – экономический эффект за счет сокращения заработной платы

II вариант.

а) продолжительность выполнения работ:

б) трудоемкость единицы объема работ:

где -затраты труда на выполнениеi-го процесса;

Р_о – общий объем работ

в) прямые денежные затраты:

г) полная плановая себестоимость:

где Н_В – накладные расходы строительно-монтажной организации

Э_Т – экономия накладных расходов за счет сокращения продолжительности выполнения работ

–экономия накладных расходов за счет сокращения трудоемкости выполнения работ

Э_З – экономический эффект за счет сокращения заработной платы

Как более экономичный принимаем I вариант разработки грунта котлована.
