Задача 2.7
При свердлінні отворів, показаних на ескізі, їх розташування легше забезпечити від лівого торця, отже треба змінити бази і виконати відповідні розрахунки (рисунок 2.12)

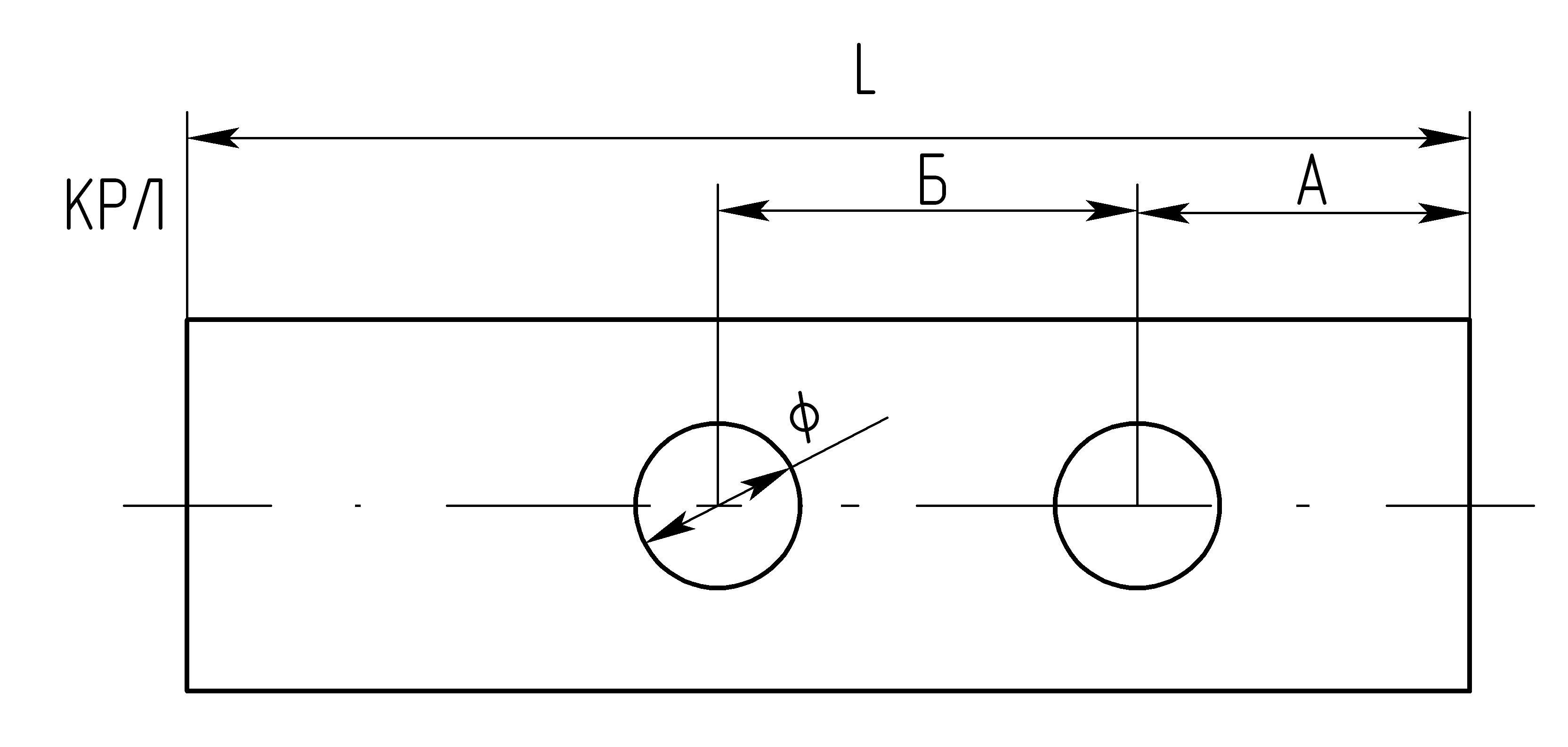

Рисунок 2.12 до задачі 2.7
-
№ Вар.
L
А
Б
d
№ Вар.
L
А
Б
d
1
40±0,1
15-0,1
10+0,1
5
16
20-0,3
10±0,12
5±0,08
2
2
45-0,2
15±0,2
12-0,3
5
17
25±0,2
10-0,24
8±0,10
3
3
50±0,12
15-0,3
14±0,2
8
18
30-0,4
10±0,14
10-0,20
5
4
50-0,25
15±0,22
16-0,3
8
19
35±0,2
20-0,25
15-0,28
8
5
50±0,14
20-0,35
18±0,22
10
20
50-0,3
15±0,15
20±0,16
10
6
55-0,3
20±0,2
20-0,45
10
21
55±0,2
15-0,30
25-0,25
12
7
60±0,16
20-0,4
22±0,24
12
22
70-0,4
20±0,16
30-0,35
15
8
65-0,36
20±0,22
25-0,45
12
23
70-0,4
20-0,35
35±0,20
16
9
70±0,18
25-0,45
30±0,28
15
24
80-0,5
20±0,18
40±0,22
18
10
80-0,38
25±0,25
35-0,5
15
25
90-0,5
25-0,4
45-0,5
18
11
100±0,2
25-0,25
40±0,3
18
26
100-0,5
25±0,2
50-0,55
20
12
100-0,4
30±0,33
40-0,55
18
27
100-0,5
25-0,4
45-0,52
18
13
100±0,2
30-0,55
30±0,28
15
28
100-0,5
30±0,25
35±0,22
16
14
100-0,45
40±0,3
25-0,24
12
29
100-0,5
30-0,5
30±0,25
15
15
100±0,3
40-0,6
30±0,3
14
30
100-0,5
50±0,3
25-0,4
12
Перевірити можливість забезпечення одержаних технологічних допусків, якщо свердління здійснюється по кондуктору:
а) для чавуну,
б) для сталі.
Література: 8, 9, 16, 18, 24.
