4.1 Еквідистанта на заданий відстані.

Command: OFFSET

Offset distance or Through <Through>: 5

(Відстань до еквідистанти або крізь точку? <Крізь точку>:)

Задайте відстань з клавіатури, або як дві точки. Відстань запам’ятовується і буде використана в подальшому за замовчанням.

Select object to offset:

(Виберіть об’єкт, до якого провести еквідистанту:)

Покажіть один об’єкт.

Side to offset?

(З якого боку провести еквідистанту?)

Покажіть будь-яку точку з потрібного боку.

Select object to offset:

Покажіть другий об’єкт.

Side to offset?

Покажіть будь-яку точку з потрібного боку.

..............

Проведіть еквідистанти до всіх потрібних об’єктів. На завершення натисніть праву кнопку мишки.

4.2 Еквідистанта, що проходить крізь задану точку.

Command: OFFSET

Offset distance or Through <5.0>: Т

(Відстань до еквідистанти або крізь точку? <5.0 – остання задана відстань>:)

Задайте опцію Т.

Select object to offset:

(Виберіть об’єкт, до якого провести еквідистанту:)

Through point:

(Крізь точку:)

Задайте точку, крізь яку пройде еквідистанта..

Select object to offset:

Through point:

..............

Проведіть еквідистанти до всіх потрібних об’єктів. На завершення натисніть праву кнопку мишки.

Приклади геометричних креслень. Приклад №1

Приклади геометричних креслень. Приклад №2

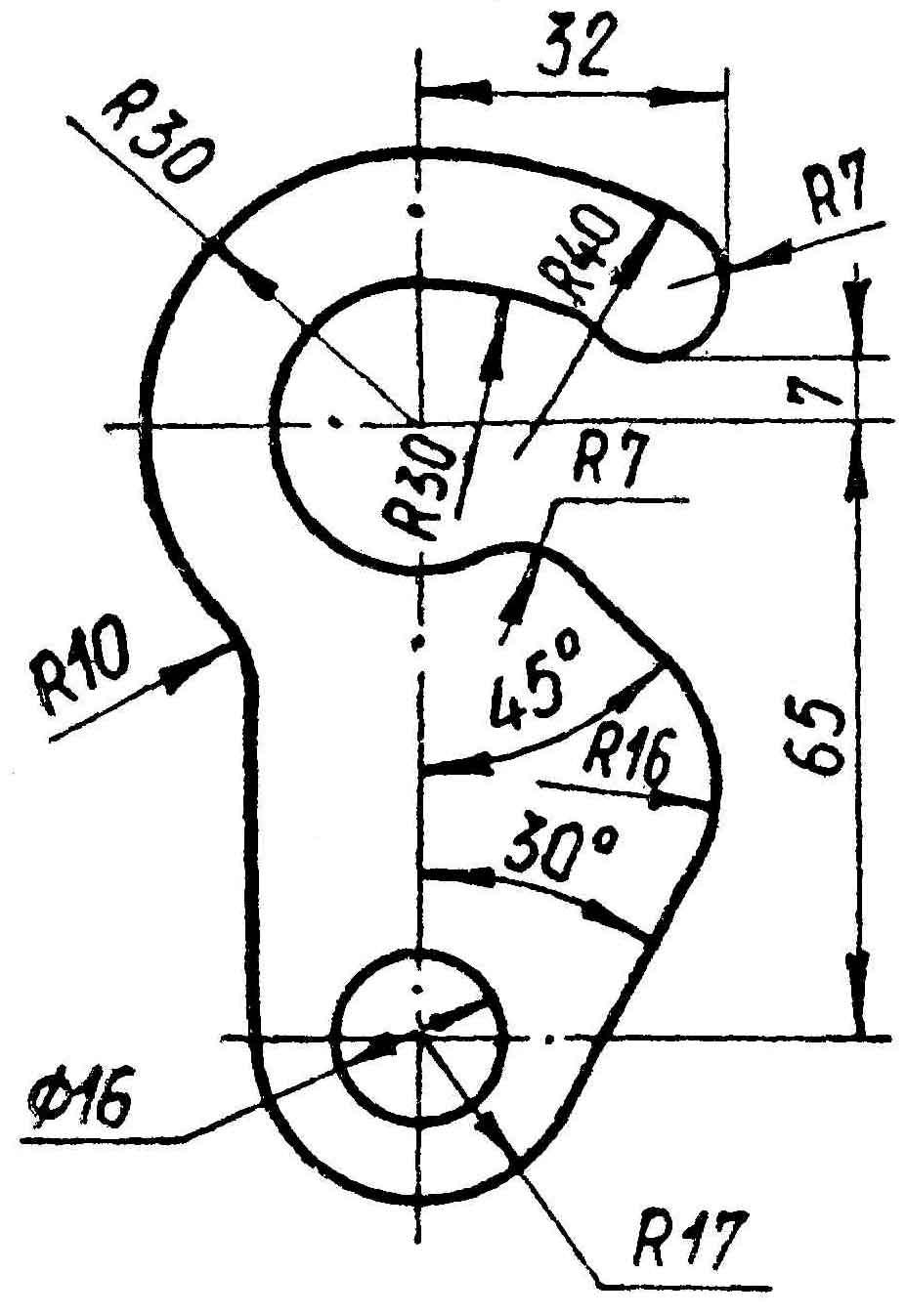

Тепер необхідно виконати креслення по варінтам:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Контрольні запитання:

  1. Які існують алгоритми побудови спряження?

  2. Яка команда AutoCad виконує спряження? Які її властивості?

  3. Якщо 2 відрізка для спряження розмістити на різних шарах, чи можливе виконання цього спряження? Чому?
