Лабораторна робота №17 Методика повірки однофазного лічильника

1. МЕТА РОБОТИ

1.1. Ознайомитись з порядком та особливостями проведення повірки однофазних індукційних лічильників

2. ПОРЯДОК ВИКОНАННЯ РОБОТИ

   1. Ознайомитись із приладами, необхідними для роботи, записати їх класи точності, номінальні величини.

   2. З’єднати прилади по схемі (рис. 17.1)

3. Визначити, чи обертається диск за відсутності навантаження.

4. Визначити чутливість лічильника (навантаження, при якому диск починає обертатися).

5. Визначити постійну лічильника при навантаженнях 10, 25, 50, 75 і 100% номінального.

, де t – час, с; Р потужність; N – число обертів диска.

6. Визначити постійну лічильника при навантаженнях 10, 25, 50, 75 і 100% номінального при куті зсуву фаз струму відносно напруги, рівному 60⁰(сosφ=0,5).

7. Визначити похибки лічильника при вказаних навантаженнях.

8. Усі спостереження та результати обчислень записати в таблицю 17.1.

Таблиця 17.1.

U	I	P	cosφ	t	N	k	kн	γk
В	А	Вт	-	с	об	Втс/об	Втс/об	%

3. АНАЛІЗ РЕЗУЛЬТАТІВ ЛАБОРАТОРНОЇ РОБОТИ

3.1. Оформити звіт та зробити висновок про відповідність даного лічильника технічним вимогам.

МЕТА РОБОТИ

1. Дослідити зміну струмів, напруг, потужностей, к.к.д. в нерозгалуженому колі при зміні одного з двох опорів.

2. Ознайомитись з режимами роботи електричного кола: холостим ходом і коротким замиканням

ПОРЯДОК ВИКОНАННЯ РОБОТИ

2.1. Вибрати необхідні прилади, зібрати коло (рис. 2.1) і показати викладачу для перевірки.

2.2. Включити коло, установити потрібну напругу. Змінюючи опір R₂ від нуля (коротке замикання) до безмежності (холостий хід), для 6-8 значень цого опору зробити вимірювання сили струму і напруги, коли І=І_К/2. Результати вимірювання записати в таблицю 2.1

Таблиця 2.1.

2. ОБРОБКА РЕЗУЛЬТАТІВ ДОСЛІДУ

3.1. По отриманих даних розрахувати опір, потужність і к.к.д. кола.

;;Ом;

;.

;

;

;

3.2. Результати обчислень ззведено в таблицю 2.1

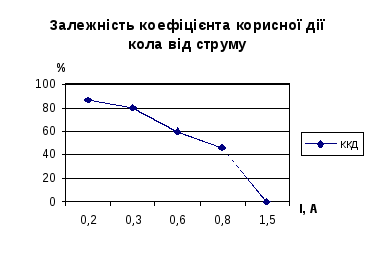

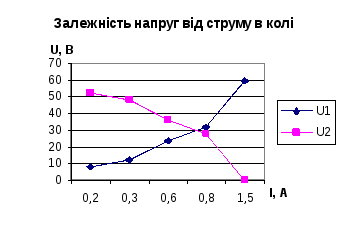

3.3. Побудува графіків струму, напруги, потужності і

к.к.д.:

3. АНАЛІЗ РЕЗУЛЬТАТІВ ЛАБОРАТОРНОЇ РОБОТИ

1. В даному електричному колі можливо дослідити режим короткого замикання, режим холостого ходу, та ряд робочих режимів роботи електричного кола.

2. При збільшенні опору реостата R₂ струм в колі відповідно зменшується, оскільки зростає повний опір кола.

3. Характер зміни напруг, потужностей та ккд кола можна простежити по відповідниг графіках (п. 3.3 звіту).

4. Максимальне значення корисної потужності та ккд електричного кола відповідають режиму роботи колда, близькому до номінального.

Отже, в даній лабораторній роботі я ознайомився з особливостями роботи електричного кола постійного струму в різних робочих режимах. По отриманих результатах досліджень мною обчислені необхідні параметри кола та побудовані по отриманих розрахункових результатах графіки залежності I=f(R₂);P₁P₂ P=f(I);U₁U₂U=f(I);η=f(I).
