Дослідна перевірка законів кірхгофа
МЕТА РОБОТИ
Перевірити на досліді справедливість законів Кірхгофа
Співставити результати дослідів з розрахунковими
ПОРЯДОК ВИКОНАННЯ РОБОТИ
Вибрати апаратуру необхідну для складання схеми (рис. 4.1)

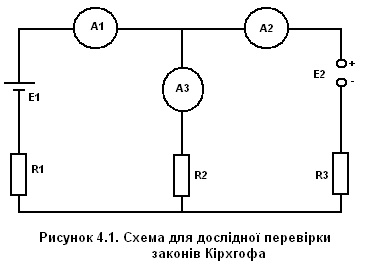

Скласти схему для дослідної перевірки законів Кірхгофа (рис. 4.1)
Змінюючи значення опору резисторів виміряти декілька значень струму у вітках кола та напругу на кожному резисторі. Результати вимірювань записати в таблицю 4.1.
Таблияця 4.1
№ п/п |
Е1, В |
Е2, В |
І1, А |
І2, А |
І3, А |
U1, В |
U2, В |
U3, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
АНАЛІЗ РЕЗУЛЬТАТІВ ЛАБОРАТОРНОЇ РОБОТИ
По виміряних значеннях струму і напруги обчислити відповідні значення опорів резисторів та результати записати в таблицю 4.2.
Таблиця 4.2
№ п/п |
R1, Ом |
R2, Ом |
R3, Ом |
|
|
|
|
|
|
|
|
За другим законом Кірхгофа перевірити баланс напруг та е.р.с. для всіх контурів кола.
За першим законом Кірхгофа скласти баланс струмів для кожного вузла схеми.
По лабораторній роботі зробити висновок відносно: дослідного підтвердження законів Кірхгофа; причин неповної відповідності дослідних результатів теорії. Висновки записати у звіт.
Лабораторна робота №5
Дослідження нелінійного електричного кола постійного струму
МЕТА РОБОТИ
Ознайомитись з вольт-амперними характеристиками нелінійних резисторів.
Перевірити на досліді графічний метод розрахунку кіл, які містять нелінійні резистори.
ПОРЯДОК ВИКОНАННЯ РОБОТИ
Зібрати електричну схему (рис. 5.1) і показати викладачу для перевірки.
Змінюючи регулятором напругу від нуля до номінального значення, отримати ВАХ першої лампи. Покази приладів записати в таблицю 5.1. Повторити вимірювання для другої лампи і результати також записати в таблицю 5.1.
Таблиця 5.1.
Лампа розжарювання 1
Лампа розжарювання 2
U, B
I, A
RСТ, Ом
U, B
I, A
RСТ, Ом
При двох різних напругах на вході кола виміряти силу струму і спад напруги на окремих лампах. Результат записати в таблицю 5.2.
Таблиця 5.2.
U, B |
З досліду |
З розрахунків | ||||
І, А |
U1,B |
U2,B |
І, А |
U1,B |
U2,B | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Зібрати коло з паралельним з’єднанням (рис. 5.3.) і показати його викладачу для перевірки.
При двох різних значеннях напруги виміряти силу струму в вітках і в нерозгалуженій частині кола. Результати записати в таблицю 5.3.
Таблиця 5.3.
U, B |
З досліду |
З розрахунків | ||||
І, А |
І1, А |
І2, А |
І, А |
І1, А |
І2, А | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ОБРОБКА РЕЗУЛЬТАТІВ ДОСЛІДУ
По результатах досліду п.2.2. побудувати в одній системі координат вольт-амперні характеристики ламп.
Шляхом графічного складання побудувати в тій самій системі координат результативну ВАХ для послідовного з’єднання резисторів.
Для двох значень напруги на вході кола (див. п.2.4.) графічно визначити силу струму в колі і спад напруги на резисторах. Результати записати в таблицю 5.2.
Для двох значень напруги на вході кола (див. п.2.6.) графічно визначити силу струму в вітках і внерозгалуженій частині кола. Результати записати в таблицю 5.3.
АНАЛІЗ РЕЗУЛЬТАТІВ ЛАБОРАТОРНОЇ РОБОТИ
Для будь-якого відрізка вольт-амперної характеристики графічним шляхом визначити Е0 схеми заміщення кожної лампи.
Зобразити схему заміщення, записати рівняння, розрахувати статичний і динамічний опір кожної лампи для вибраного відрізку вольт-амперної характеристики.
По лабораторній роботі зробити висновок відносно:
а) дослідного підтвердження графічного метода розрахунку нелінійних кіл;
б) можливості визначення RД, RСТ, Е0графічним методом;
в) причин не повного збігу розрахункових і дослідних результатів.
Лабораторна робота №6
