5.3 Определение рекомендуемых рабочих отметок насыпи

Рекомендуемые рабочие отметки насыпи определяются из двух условий:

1 по обеспечению снегозаносимости дороги

2 по обеспечению нормального воднотеплового режима земляного полотна

По первому условию рекомендуемая рабочая отметка определяется по формуле

h_р¹ = h_сн+∆h, (5.2)

где h_сн – рассчетная толщина снежного покрова, h_сн = 0,40 м;

∆h –превышение бровки земляного полотна над рассчетной толщиной

снежного покрова, ∆h = 0,50 м.

h_р¹ = 0,40+0,50 =0,90 м.

По второму условию формула для определения рекомендуемой рабочей отметки зависит от типа местности по увлажнению

h_р² = h₁ – С₁i_об + h_до , (5.3)

где h₁ – минимально допустимое превышение верха дорожной одежды над по-

верхностью грунта, h₁ = 1,1 м;

С₁ – ширина обочины, С₁ =2,5 м;

i_об – уклон обочины, i_об = 40 ‰;

h_до – толщина дорожной одежды, h_до = 0,6 м.

h_р² = 1,1 – 2,5·0,04 + 0,6 = 1,6 м.

Принимаем большее значение: h_р =1,6 м.

5.4 Нанесение проектной линии

Нанесение проектной линии производим преимущественно по «обертывающей».

В переломы продольного профиля для обеспечения видимости, улучшения плавности и удобства движения при алгебраической разности более 5‰ вписаны вертикальные кривые.

Пример расчета:

1. Выпуклая ПК 14+00

Рисунок 5.1 – Выпуклая вертикальная кривая

Δi=i₁+i₂=30‰;

l₁=i₁∙R=0,008∙10000=80 м;

l₂=i₂∙R=0,022∙10000=220 м;

K= l₂+ l₁=300 м;

м;

ПК НК=ПК ВУ-T=1400-150=1250 м, ПК 12+50;

ПК КК=ПК ВУ+T=1400+150=1550 м, ПК 15+50;

ПК ВК=ПК НК- l₁=1250+80=1330 м, ПК13+30;

ПК ВК=ПК КК- l₂=1550-220=1330 м, ПК 13+30;

м;

м;

H_ВК=H_НК+h₁=110,32+0,32=110,64 м;

Находим высоты пикетов попавших на вертикальную кривую

м,

H_ПК13=H_ВК - y_ПК13=110,64 - 0,045=110,60 м.

2. Вогнутая ПК 10+00

Рисунок 5.2 – Вогнутая вертикальная кривая

Δi=- i₁-i₂=-26-8=-34 ‰;

l₁=i₁∙R=0,026∙10000=260 м;

l₂=i₂∙R=0,008∙10000=80 м;

K= l₁+ l₂=340 м;

м;

ПК НК=ПК ВУ-T=1000-170=830 м, ПК 8+30;

ПК КК=ПК ВУ+T=1000+170=1170 м, ПК 11+70;

ПК ВК=ПК НК+ l₁ =830+260=1090 м, ПК 10+90;

ПК ВК=ПК КК- l₂=1170-80=1090 м, ПК 10+90;

м;

м;

H_ВК=H_НК-h₁=112,74-3,38=109,36 м;

Находим высоты пикетов попавших на вертикальную кривую

м,

H_ПК9=H_ВК+y_ПК9=109,36+1,805=111,17 м.

5.5 Проектирование кюветов

Кюветы проектируются для обеспечения продольного отвода выемках на нулевых местах и на участке низких насыпей.

Где высота насыпей меньше глубины кювета в данном случае проектируем глубину кювета принятую.

Т.к. в верхнем слое залегает средний песок.

Начало и конец кювета определяют по величине рабочих отметок насыпей и выемок в точках, расположенных слева и справа от нулевой точки по формуле

, (5.4)

где - глубина кювета, м,=0,4 м;

- высота насыпи на ближайшем пикете, м;

- глубина выемки на соседнем пикете, м.

Рисунок 5.3 – Схема расчета кювета на участке выемки

переходящей в насыпь

На участках низких насыпей используется следующая схема

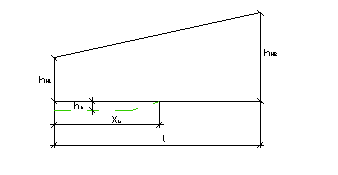

Рисунок 5.4 – Схема проекции кювета на низких насыпях

, (5.5)
