33 Однократная абсолютная фазовая манипуляция. Фазовый манипулятор.
Фазо-манип. колебания
(ФМК) может быть записан в виде
где
-функция
опред. изменения фазы
.
Ширина ФМК
наибольшая
если
периодическая функция на интервале
б,
где
-длительность
элементарной посылки.
1 при 0<t<
-1 при
<t<0
Фазовый модулятор на 180.
Манипулятор может быть выполнен на перемнож. сигналов или на ключевой схеме одна из которой показана на рис.
Манипулятор. к
выходам 2 и 4 ключей поводится противофазные
колебания несущей частоты от генератора
, выполнены на элементах ДД1.1 и ДД1.2.
Манипулятор сигнал
подается на управленческий вход 13 и на
управл. вход 5 через инвертор. При
=1 замыкается контакт 1,2 и на выход ключа
поступают колебания одной фазы. При
этом контакт 3,4 разомкнут. Если
=0,
то замыкается контакт 3,4 , а контакт 1,2
разомкнут и на выход ключа поступает
колебания несущей частоты противоположной
фазы. Так осуществляется фазовая
модуляция на 180.
34 Детектор фмн-сигналов.
Состоит их перемножителя сигналов с интегратором и ФНЧ на выходе. Принятый ФМн сигнал перемножается с опорным колебанием, когерентным ФМ-сигналу.
Устройство, формирующее опорное колебание – выделитель опорного колебания (ВОК). Методы построения ВОК основаны на снятии фазовой модуляции. Методы выделения опорного колебания различают и классифицируют по способу ремодуляции. 5 соновных классов ВОК по способу ремодуляции сигнала:
умножение частоты
умножение фазы
приведение фазы
прямая ремодуляция
регенерация ФМн
Существует два основных типа схем ВОК - 1) пассивная (схема ПИСТОЛЬКОРСА) , 2) активная (схема СИФОРОВА).
УЧ – удвоитель частоты ( рис. Б )
Ф2 – фильтр второй гармоники. Сигнал на его УЧ состоит из четных гармоник, следовательно Ф2 выделяет самую мощную из них – вторую.
ДЧ – делитель частоты ( на два )
Ф1 – фильтр первой гармоники (выделитель опорного колебания)
ФВ – фазовращатель ( компенсирует временную задержку выделения опорного колебания ВОК )
ФД – фазовый детектор
35 Манипулятор однократной относительной фазовой манипуляции.
Во многих случаях
однократную относительную фазовую
манипуляцию целесообразней свести к
формированию сигнала с абсолютной
фазовой манипуляцией (ФМн) на 180°
перекодированием двоичной комбинации.
Если обозначить символ передаваемой
двоичной комбинации bn
= ±1 за информационный символ, подлежащий
передаче на n-й
посылке, то перекодированный в соответствии
с правилом относительной фазовой
манипуляции символ
Полученный таким образом перекодированный сигнал следует подавать на НЧ вход манипулятора ОФМн на 180°.
35 Манипулятор однократной относительной фазовой манипуляции.

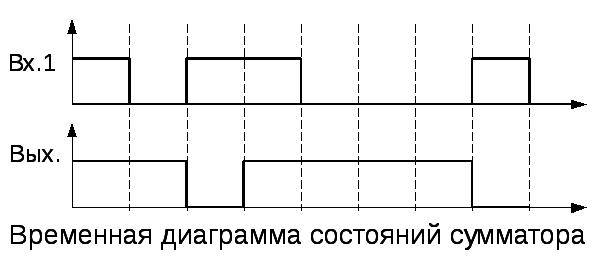

Кодер состоит из сумматора по модулю 2 и линии задержки ЛЗ на длительность элементарного символа τ = T . Выход сумматора соединяется со вторым его входом через ЛЗ.
Пример входных значений сумматора
Вход 1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
Вход 2 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
Выход Σ2 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |

Варианты сигналов с однократной ОФМ на одной посылке являются противоположными, что вытекает из равенства
