Лекция № 9 Тема: водяной пар. Процессы водяного пара. Уравнение состояния реального газа

Реальный газ– это газ, который обладает большой плотностью.

Уравнение состояния реальных газов (уравнение Ван- дер- Ваальса) имеет вид:

, (1)

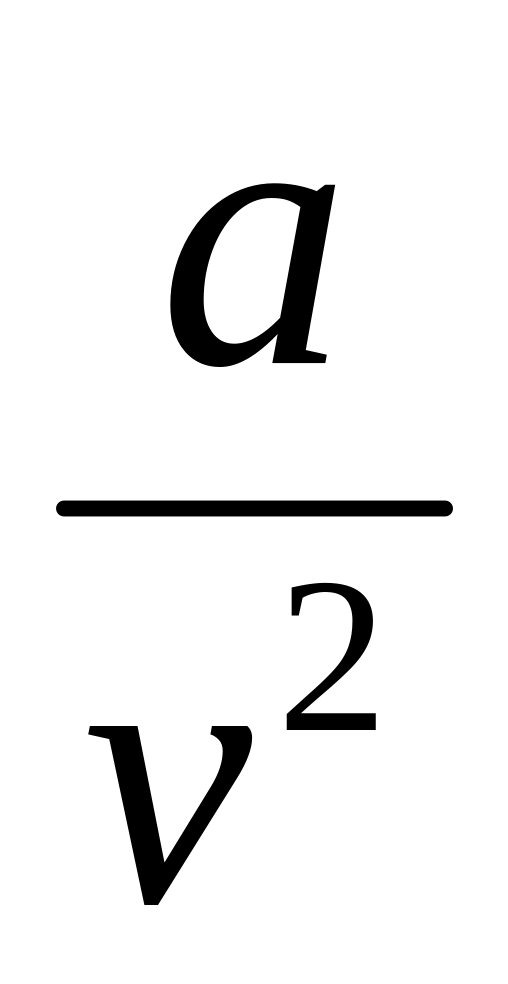

где - поправка на внутреннее давление;

b- поправка на внутренний объём занимаемый молекулами (а иb– константы, характеризующие индивидуальные свойства вещества).

Уравнение Ван – дер - Ваальса учитывает реальные свойства газа – наличие межмолекулярного воздействия в газах и собственный объём молекул.

Водяной пар

Пар – это реальный газ в состоянии, близком к жидкой фазе (насыщению).

Водяной пар широко используется в качестве рабочего тела в теплоэнергетических и в промышленных установках. Он производится в котельных агрегатах при заданном постоянном давлении. На рисунке 1 дана pv-диаграмма для водяного пара.

Рисунок 1 – PV-диаграмма для водяного пара

Кривая I- вода при 0⁰С;

Кривая II- вода при температуре кипения (или температуре насыщения) – нижняя пограничная кривая;

Кривая III– сухой насыщенный пар – верхняя пограничная кривая.

Точка К– это критическая точка, разделяющая обе пограничные кривые.

Кривые I,II,IIIделят всю диаграмму на три части:

1) область между IиII– жидкость;

2) область между IIиIII– смесь кипящей жидкости и пара, т.е. влажный насыщенный пар;

3) область правее III– перегретый пар.

Критическая точка К характеризует критическое состояние, при котором исчезает различие в свойствах пара и жидкости. Критическая температура является наивысшей температурой жидкости и её насыщенного пара. При температурах выше критической возможно существование только перегретого пара.

Критические параметры водяного пара: t_кр=374,15⁰С; р_кр=22,129МПа;v_кр=0,00326м³/кг.

Сухой насыщенный пар

Состояние сухого насыщенного пара определяется его давлением или температурой. По таблицам насыщенного водяного пара (по температурам) можно найти давление пара (и все его остальные параметры) по температуре, а по таблицам насыщенного водяного пара (по давлениям) – температуру пара (и все остальные его параметры) по давлению.

Энтальпия i” сухого насыщенного параопределяется по формуле

(2)

Изменение внутренней энергиипри получении сухого насыщенного пара из 1кг жидкости при 0⁰С – по выражению

(3)

Влажный насыщенный пар

Состояние влажного насыщенного пара определяется его давлением или температурой и степенью сухости х. Значение х=0 соответствует воде в состоянии кипения, ах=1 – сухому насыщенному пару.

Температура влажного пара – это функция только давления и определяется так же, как и температура сухого пара по таблицам насыщенного водяного пара (по давлениям).

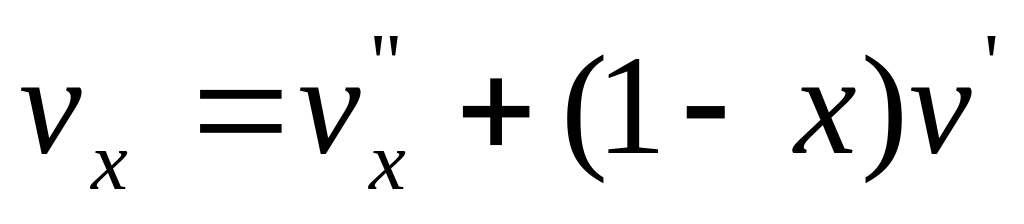

Удельный объём влажного парадля больших и малых давлений определяется по уравнению

(4)
