1.1.1.3. Конструкции радиоламп

Для аппаратуры малой мощности, такой как радиоприемник, лампы старались делать как можно меньших размеров (пальчиковые лампы). Их часто называют приёмно-усилительными лампами. Существуют и сверхминиатюрные лампы (толщиной с карандаш) с мягкими выводами. В мощной аппаратуре радиоузлов и в радиопередатчиках применяют лампы значительно больших размеров, развивающие в анодной цепи гораздо большую мощность. Такие лампы имеют массивные аноды с принудительным воздушным или водяным охлаждением. Для этого аноды делают конусоподобными из меди или других термоустойчивых металлов, к ним приваривают полые ребра или трубки, по которым пропускают охлажденную воду. Мощные лампы с медными анодами и водяным охлаждением, изобретенные в 1923 г. М. А. Бонч-Бруевичем, применяются в мощных радиопередатчиках всего мира (там, где нельзя применить полупроводниковые приборы).

Существует несколько способов охлаждения анода:

принудительное воздушное;
принудительное водное;
естественное (рассеяние).

Для уменьшения нагрева анода его часто снабжают ребрами или крылышками.

За время существования радиоламп их конструкции претерпели серьезные изменения. Первые образцы приемно-усилительных ламп отличались довольно значительными размерами и потребляли очень большой ток накала. По мере совершенствования конструкций и технологии производства размеры ламп уменьшались, лампы становились более прочными, экономичными, их качество улучшалось. Приемно-усилительные лампы наших дней очень мало похожи на первые радиолампы, хотя основные принципы их работы не изменились.

Каждая лампа имеет баллон почти без воздуха (давление =10^-7мм.рт.ст), внутри которого находятся электроды, имеющие выводы наружу для подключения питания и соединения со схемой. Баллоны ламп делают из стекла или металло-керамическими. Электроды крепят при помощи металлических стоек к стеклянной ножке в нижней части баллона. Кроме того, вверху они поддерживаются обычно при помощи слюдяных изолирующих шайб, упирающихся своими краями в стенки баллона. Это обеспечивает весьма прочное и жесткое крепление электродов и невозможность их вибрации и смещения относительно друг друга при тряске и ударах. Такая жесткость конструкции является непременным условием хорошего качества ламп, так как от взаимного расположения электродов и от расстояния между ними зависят параметры лампы и воздействие паразитных емкостей. Сетки в лампах сейчас делают в виде проволочной спирали или «частокола», а в первых образцах она была простой решеткой. От каждого электрода лампы делается вывод из баллона. Обычно для выводов используют металлические стойки, крепящие электроды. Выводы проходят сквозь стеклянный или керамический цоколь и завариваются в нём так, чтобы проникновение воздуха внутрь баллона было бы невозможно.

Современные приемно-усилительные лампы выпускаются почти исключительно пальчикового типа (длиной 5-7 сантиметров). Внутренняя арматура и выводы всех электродов укреплены непосредственно на плоском стеклянном дне лампы и выходят наружу в виде тонких, но прочных штырьков, расположенных несимметрично. К каждому из штырьков присоединяется вывод одного из электродов лампы. Подключение электродов (цоколевка) ламп одного и того же типа всегда совершенно одинакова.

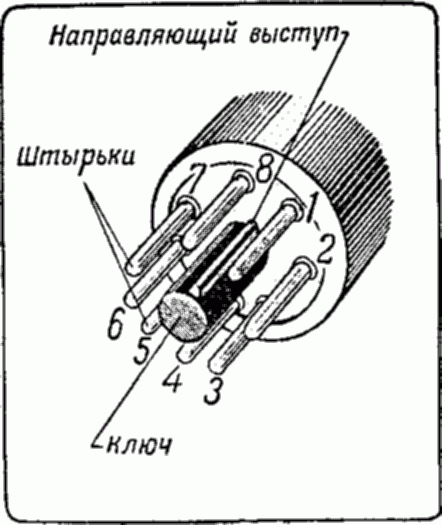

Для обеспечения правильности вставления штырьков лампы в панельку применяют два способа: несимметричное расположение штырьков и создание направляющегоключана цоколе из пластмассы (Рис. 1д), который входит в паз, расположенный на панельке.

В массовом производстве аноды ламп имеют цилиндрическую форму и сделаны из меди или термоустойчивых сплавов. Для упрощения и удешевления моделирования и производства таких электронных ламп и предназначена разрабатываемая программа.

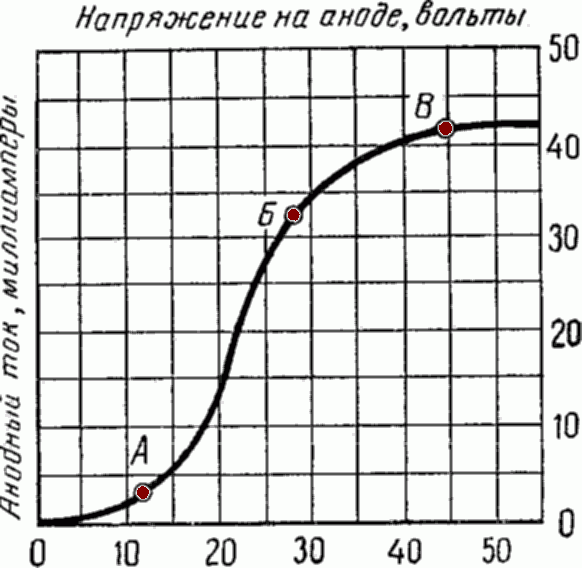

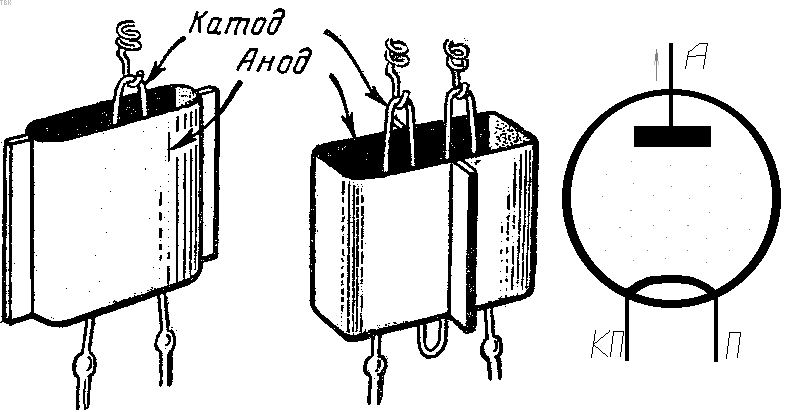

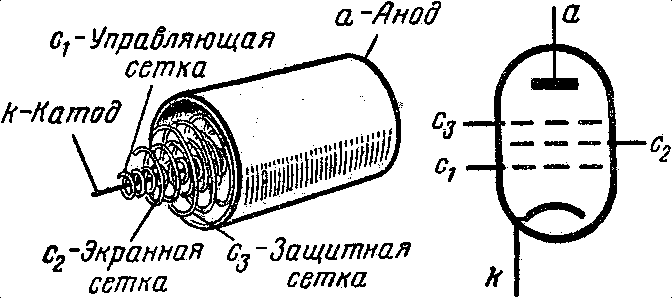

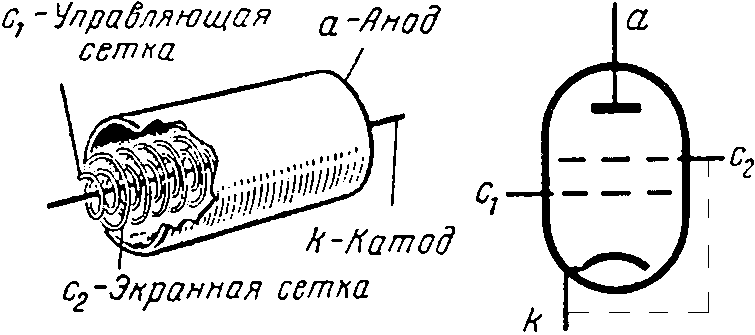

Конструкции и обозначения электронных ламп на схемах

А)Б)
