4. Мероприятия по обеспечению безопасности жизнедеятельности
4.1. Воздействие электрического тока на организм человека.
Воздействие электрического тока на организм может быть следующим:
Тепловым (ожог);
Механическим (разрыв тканей);
Химическим (электролиз);
Биологическим (сокращение мышц, паралич дыхания и сердца).
При воздействии электрического тока и электрической дуги могут возникнуть местные и общие электротравмы. К местным электротравмам относятся электрические ожоги и знаки, металлизация кожи, механические повреждения и электроофтальмия. Общие электротравмы (электрические удары) могут поражать весь организм человека. При этом поражаются или полностью прекращают свою деятельность легкие и сердце, а также другие мышцы организма (происходят судороги мышц и может возникнуть общий шок).
Поражения электрическим током могут быть различны:
При прикосновениях:
к токоведущим частям под напряжением
к отключенным токоведущим частям с остаточным зарядом или напряжением, появившемся при ошибочном включении
к металлическим нетоковедущим частям электроустановок при переходе на них напряжения с токоведущих частей
Поражение напряжением шага при нахождении человека в зоне растекания тока замыкания на землю.
Поражения электрической дугой в электроустановках с напряжением более 1000 вольт при приближении на недопустимо малое расстояние.
Заземляющие устройства.

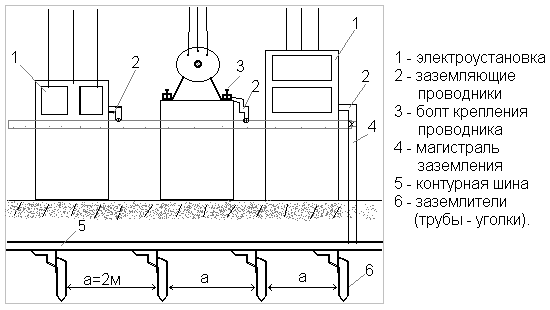

Заземляющее устройство (Рис. 4) состоит из искусственных заземлителей: стальных труб (уголков) 6 и контурной шины 5, расположенных непосредственно в земле, при помощи которых осуществляется надежное соединение с землей и создается малое сопротивление растеканию тока. Корпуса электроустановок 1 присоединяются параллельно к магистральной шине 4, которая соединяется с контурной шиной.
Заземлители могут быть и естественными. В качестве таких заземлителей можно использовать металлические конструкции зданий, водопроводные трубы, свинцовые оболочки кабелей и т.д. Не разрешается использовать как заземление трубопроводы для горючих жидкостей, взрывоопасных газов и трубопроводы, покрытые изоляцией.
Заземляющее устройство.
Рис. 4
Заключение
Разработанная в ходе выполнения дипломного проекта программа удовлетворяет всем требованиям задания, внедрение разработанной программы в производство является экономически целесообразным. Программа существенно снижает время всех расчетов, что позволяет ускорить построение макетов, а иногда и смоделировать разогрев без них. Автоматизация расчетов термонапряжений в анодах мощных генераторных приборов значительно снизит затраты на производство макетов ламп, их испытания.
Список литературы:
1. Бажанов В.Л. и др. Расчет конструкций на тепловые воздействия. – М.:
“Машиностроение”, 1969.
2. Бурлянд В.А., Жеребцов И.П. Хрестоматия радиолюбителя. – М.: “Энергия”, 1971.
3. Демидович Б.П. и др. Численные методы анализа. – М.: ФМ, 1962 гл. V.
4. ЕСПД: Гост 19.102-77, 19.701-90, 19.781-90, 19.105-78, 19.106-78, 19.401-78, 19.402-78.
5. Кудряшова А.В. Методические указания по курсовому и дипломному
проектированию. – Л.: “Типография ЛРПТ”, 1987.
