Расчетная формула для определения коэффициента усиления усилителя по напряжению:

, (1)

где - амплитуда выходного сигнала,- амплитуда входного сигнала.

Ход работы:

1. Подготовка установки к работе.

Установка для снятия амплитудной и частотной характеристик усилителя электрокардиографа состоит из низкочастотного генератора сигналов Г3-124, электрокардиографа ЭК1К-01 и осциллографа С8-19. Переменное напряжение, вырабатываемое генератором, подается через аттенюатор на вход усилителя электрокардиографа, усиливается и поступает на осциллограф для измерения. Внешний вид установки приведен на рис.1. Перед включением аппаратов необходимо установить переключатели и регуляторы генератора сигналов Г3-124 в положения, приведенные в таблице1. Переключатели и регуляторы электрокардиографа установите в положения, приведенные в таблице 2.

Регулятором осциллографа можно смещать изображение вверх или вниз. Все кнопки осциллографа должны быть отжаты.

Таблица 1

№	переключатель	положение
1	Диапазоны частот	2-2103
2	Время индикации
	0.1S	Нажата
	1S	отжата
3	Время развертки	1
4	dB	30
5	быстродействие	откл
6	стоп	отжата
7	пуск	нажата
8	знак частотной отметки	отжата
9	предел ниж верх	отжаты
10	реверс вниз вверх	отжаты
11	вых U	повернуть против часовой стрелки до упора
12	вход компрессии	вых U
13	режимы	SIN
14	усреднение	1
15	развертка частоты	ручная

Таблица 2

№	переключатель	положение
1	скорость движения ленты	50/25 мм/сек (отжаты)
2	чувствительность	5 mm/mV (нажата)
3	переключатель отведений	I
4	подавление помех нажать клавишу

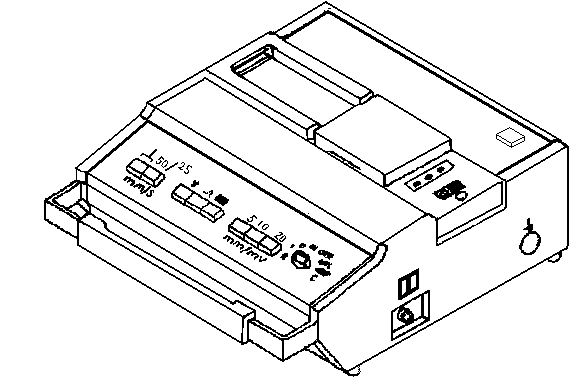

Рис.1. Внешний вид установки

2. Снятие амплитудной характеристики усилителя электрокардиографа.

2.1. Включите в сеть генератор, электрокардиограф и осциллограф. Дайте им 5 минут прогреться.

2.2. Установите на генераторе частоту 30Гц и выходное напряжение 1В. Установите чувствительность осциллографа (V/дел) 2V, а время развертки (время/дел) 10ms. Усилитель электрокардиографа рассчитан для усиления слабых сигналов и входной сигнал с напряжением 1В для него слишком велик. Его необходимо ослабить. Для этого входной сигнал пропускают через два аттенюатора с суммарным ослаблением 70dB. Если 1В ослабить на 70dB, то на вход усилителя электрокардиографа поступит сигнал с напряжением 0,31 мВ. Пример расчета приведен ниже:

U_нач=1В, отсюда

Входной сигнал напряжением 0,31мВ поступает на вход усилителя электрокардиографа, усиливается и подается для регистрации на осциллограф. Амплитуду усиленного сигнала можно определить по экранной сетке осциллографа. Для этого необходимо умножить чувствительность 2В на амплитуду сигнала, измеренную по экранной сетке осциллографа (см. рис.1). Коэффициент усиления k для этого сигнала равен (3В=3000мВ) 3000/0,31 = 9677.

Если изображение на экране осциллографа двигается, то можно нажать кнопку памяти (вторая кнопка слева в линейке кнопок управления рис.1).

2.3. Определите коэффициент усиления для сигналов 2,3,4,5,6,7,8,9В при ослаблении каждого на 70dB. Результаты занесите в таблицу №3.

2.4. Постройте амплитудную характеристику усилителя. Примерный вид амплитудной характеристики усилителя приведен на рис.2.

Таблица 3

№	Uвх, В	Uвх, мВ после ослабления	Uвых, мВ	k
1	1	0,31	3000	9677
2	2
3	3
4	4
5	5
6	6
7	7
8	8
9	9

Рис.2. Амплитудная характеристика усилителя электрокардиографа.
