.pdfПриложение 1
Паспортные характеристики металлорежущих станков
ТОКАРНО ВИНТОРЕЗНЫЙ СТАНОК 16К20
|
|
|
Токарно винторезный станок 16К20 предназначены для выполнения |
|
|
|
|
разнообразных токарных работ: обтачивания и растачивания |
|
|
|
|
цилиндрических и конических поверхностей, нарезания наружных и |
|
|
|
|
внутренних метрических, дюймовых, модульных и питчевых резьб, а |
|
|
|
|
также сверления, зенкерования, развертывания,и т.п. Отклонение от |
|
|
|
|
цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение |
|
|
|
|
от прямолинейности торцевой поверхности на диаметре 300 мм - 16 |
|
|
|
|
мк. |
|
|
|
|
Станки оснащены механическим фрикционом, приводом |
|
быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие |
||||
станины закалены HRCэ 49...57 |
|
|
||
|
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 16К20 |
||
1. |
Модель |
|
16К20 |
|
2. |
Наибольший диаметр обрабатываемой заготовки, мм: |
|
||
|
- над станиной |
|
400 |
|
|
- над суппортом |
|
220 |
|
3. |
Наибольшая длина обрабатываемой заготовки, мм |
750-1500 |
||
4. |
Класс точности по ГОСТ 8-82 |
H |
||
5. |
Размер внутреннего конуса в шпинделе, М |
Морзе 6 М80 |
||
6. |
Конец шпинделя по ГОСТ 12593-72 |
6К, 6М* |
||
7. |
Диаметр сквозного отверстия в шпинделе, мм |
55, 62* |
||
8. |
Наибольшая масса устанавливаемой заготовки, кг |
|
||
|
- |
закрепленного в патроне |
300 |
|
|
- |
закрепленного в центрах |
1300 |
|
9. |
Число ступеней частот вращения шпинделя |
|
||
|
- |
прямого |
|
23 |
|
- |
обратного |
|
12 |
10. |
Пределы частот вращения шпинделя, мин-1 |
|
||
|
- |
прямого |
|
12,5-2000* |
|
(12,5; 16; 20; 25; 31,5; 40; |
50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; |
||
|
630; 800; 1000; 1250; 1600, 2000.) |
|
||
|
- |
обратного |
|
19-2420 |
11. |
Число ступеней рабочих подач: |
|
||
|
- |
продольных |
|
42, 56 |
|
- |
поперечных |
|
42, 56 |
12. |
Пределы рабочих подач, мм/об |
|
||
|
- |
продольных |
|
0.07-4.16 |
|
- |
поперечных |
|
0.035-2.08 |
13. |
Количество нарезаемых резьб, единиц: |
|
||
|
- |
метрических |
|
45, 53 |
|
- |
дюймовых |
|
28, 57 |
|
- |
модульных |
|
38 |
|
- |
питчевых |
|
37 |
|
- |
архимедовой спирали |
|
5 |
14. |
Пределы шагов нарезаемых резьб: |
|
||
|
- |
дюймовых, число ниток на дюйм |
24…1.625 |
|
|
- |
метрических, мм |
|
0.5-192 |
|
|
|
61 |
|
|
- |
модульных, модуль |
0.5…48 |
|
- |
питчевых, питч |
96..1 |
|
- |
архимедовой спирали, дюйм |
3/8”, 7/16” |
|
- |
архимедовой спирали, мм |
8, 10, 12 |
15. |
Наибольший крутящий момент, кНм |
2 |
|
16. |
Наибольшее перемещение пиноли, мм |
200 |
|
17. |
Поперечное смещение корпуса, мм |
±15 |
|
18. |
Наибольшее сечение резца, мм |
25 |
|
19. |
Габаритные размеры станка, мм |
|
|
|
- |
длина |
2812 |
|
- |
ширина |
1166 |
|
- |
высота |
1324 |
20. |
Масса станка, кг |
2140 |
|
21. |
Мощность электродвигателя привода главного |
|
|
|
движения, кВт |
10 |
|
22. |
Мощность электродвигателя привода быстрых |
|
|
перемещений суппорта, кВт |
0.75 или 1,1 |
||
23. |
Мощность насоса охлаждения, кВт |
0.12 |
ВЕРТИКАЛЬНО ФРЕЗЕРНЫЙ СТАНОК 6Т12 (6Р12)
Вертикально фрезерный станок 6Т12 (6Р12) предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.
Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола.
Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Конструктивные особенности:
-механизированное крепление инструмента в шпинделе;
-механизм пропорционального замедления подачи;
-устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
-предохранительная муфта защиты привода подач от перегрузок;
-торможение горизонтального шпинделя при остановке электромагнитной муфтой;
-устройство защиты от разлетающейся стружки.
Технологические:
-разнообразные автоматические циклы работы;
-широкий диапазон частот вращения шпинделя и подач стола;
-большая мощность приводов;
-высокая жесткость;
-надежность и долговечность.
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ВЕРТИКАЛЬНО ФРЕЗЕРНОГ СТАНКА 6Т12 |
|
1. |
Размеры стола, мм |
320х1250 |
2. |
Перемещение стола, мм |
|
- продольное (X) |
800 |
|
- поперечное (Y) |
320 |
|
- вертикальное (Z) |
420 |
|
3. |
Угол поворота шпиндельной головки в |
|
|
продольной плоскости, град |
± 45 |
|
|
62 |
4. Частота вращения основного шпинделя, об/мин 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 630; 800; 1000; 1250; 1600.
5. |
Конус основного шпинделя |
50 |
6. |
Подача стола, мм/мин: |
|
- продольная (X) |
12,5...1600 |
|
- поперечная (Y) |
12,5...1600 |
|
- вертикальная (Z) |
4,1...430 |
|
7. |
Быстрый ход, мм/мин: |
|
- продольный (X) |
4000 |
|
- поперечный (Y) |
4000 |
|
- вертикальный (Z) |
1330 |
|
8. |
Мощность основного шпинделя, кВт |
7,5 |
9. |
Габариты станка, мм |
2280х1965х2265 |
10. Масса станка, кг |
3250 |
ГОРИЗОНТАЛЬНО ФРЕЗЕРНЫЙ СТАНОК 6Т82Г (6Р82Г)
Горизонтально фрезерный станок 6Т82Г (6Р82Г) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных
поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке. Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес,
червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции:
-характерные особенности: базовая модель (автоматические циклы по 3 координатам);
-тип: горизонтальный
Основные преимущества станков: Конструктивные:
-механизированное крепление инструмента в шпинделе;
-устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
-предохранительная муфта защиты привода подач от перегрузок;
-торможение шпинделя при остановке электромагнитной муфтой.
Технологические :
-разнообразные автоматические циклы работы станка;
-широкий диапазон частот вращения шпинделя и подач стола;
-большая мощность приводов;
-высокая жесткость;
-надежность и долговечность
63
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКЯ СТАНКА ГОРИЗОНТАЛЬНО ФРЕЗЕРНОГО СТАНКА
6Т82Г (6Р82Г)
1. |
Размеры рабочей поверхности стола, мм |
1250х320 |
2. |
Наибольшее перемещение стола, мм |
|
- продольное |
800 (850*) |
|
- поперечное |
320 |
|
- вертикальное |
420 |
|
3. |
Поворот стола в обе стороны, град |
- |
4. |
Расстояние от оси горизонтального шпинделя |
|
до рабочей поверхности стола, мм |
30-450 (280-650*) |
|
5. |
Пределы частот вращения шпинделя, мин -1 |
31,5; 40; 50; 63; 80; 100; |
125; 160; 200; 250; 315; 400; 630; 800; 1000; 1250; 1600 |
|
|
6. |
Диапазон подач стола, мм/мин: |
|
- продольных |
12,5-1600 |
|
- продольных (бесступенчато регулируемый) |
5-3150* |
|
- поперечных |
12,5-1600 |
|
- поперечных (бесступенчато регулируемый) |
5-3150* |
|
- вертикальных |
4,1-530 |
|
- вертикальных (бесступенчато регулируемый) |
+ |
|
7. |
Ускоренное перемещение стола, мм/мин: |
|
- продольное |
4000 |
|
- поперечное |
4000 |
|
- вертикальное |
1330 |
|
8. |
Мощность электродвигателей приводов, КВт |
|
- основного шпинделя |
7,5 |
|
- подач стола |
3 |
|
9. |
Конус шпинделя по ГОСТ 30064-93 |
ISO 50 |
10. Максимальная масса обрабатываемой детали с |
|
|
|
приспособлением, кг |
1000 |
11. Максимальное тяговое усилие приводов стола, Н: |
|
|
- продольное и поперечное |
40000 |
|
- вертикальное |
25000 |
|
12, Габаритные размеры, мм: |
|
|
- длина |
2280 |
|
- ширина |
1965 |
|
- высота |
1690 |
|
13, Масса станка с электрооборудованием, кг |
3050 |
|
14. Дополнительная по заказу: |
|
|
- цифровая индикация Ф1 |
+ |
|
- направляющие из фторопласта |
+ |
64

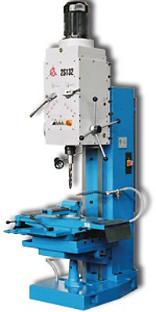

ВЕРТИКАЛЬНО СВЕРЛИЛЬНЫЙ СТАНОК 2С132
Вертикально сверлильный станок 2С132 с ручным управлением предназначен для выполнения следующих операций:
сверления
зенкерования
зенкования
развёртывания резьбонарезания в различных материалах.
Позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.
Станок может использоваться в мелкосерийном производстве, на малых предприятиях, в ремонтных мастерских.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАНКА ВЕРТИКАЛЬНО-СВЕРЛИЛЬНОГО 2С132
Диапазон сверления в стали, мм |
3-32 (50)** |
Диапазон нарезаемой резьбы |
M3-M33 |
Размер рабочей поверхности стола, мм |
500х500 |
Количество Т-образных пазов |
3 |
Ширина направляющего паза |
18Н12 |
Наибольшее расстояние от торца шпинделя до стола, мм |
750 |
Подъём стола, мм |
300 |
Расстояние от оси шпинделя до колоны, мм |
300 |
Конус шпинделя |
Moрзе 4 (5)* |
Перемещение пиноли шпинделя, мм |
250 |
Количество частот вращения шпинделя |
12 (15)* |
Диапазон частот вращения шпинделя, об/мин |
31,5...1400 (31,5; |
45; 63; 90; 125; 180; 250; 355; 500; 710; 1000; 1400) |
|
Крутящий момент, не более, Нм |
400 |
Осевое усилие на шпинделе, не более, Н |
15000 |
Количество механических подач пиноли шпинделя 9 |
|
Диапазон механических подач пиноли шпинделя, мм/об |
0,1; 0,14; 0,2; 0,28; |
0,4; 0,56; 0,8; 1,12; 1,6 |
|
Мощность двигателя главного движения, кВт |
4 |
Установочное перемещение сверлильной головки, мм. |
170 |
Наибольшая масса заготовки, кг |
600 |
Наибольшая высота заготовки, мм |
600 |
Масса станка, кг (с упаковкой) |
1500 |
Масса станка, кг (без упаковкой) |
1200 |
Габаритные размеры, мм (с упаковкой) |
1350x1100x2370 |
Габаритные размеры, мм (без упаковкой) |
870x1110x2700 |
* опция |
|
** при минимальных подачах и оборотах |
|
65
CТАНОК РАДИАЛЬНО СВЕРЛИЛЬНЫЙ SRB-50
Станок радиально сверлильный SRB-50 предназначен для обработки отверстий в средних и крупных деталях.
На станке можно выполнять следующие виды работ:
-сверление
-зенкерование
-развертывание
-подрезка торца
-нарезание резьбы
Применение частотного преобразователя обеспечивает бесступенчатое регулирование частоты вращения шпинделя для обработки различных конструкционных материалов с максимально выгодными режимами резания.
Станок применяется в индивидуальном, мелкосерийном и серийном производстве.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА SRB50 (2С550)
1. |
Диапазон сверления в стали, мм |
3-50 |
|
2. |
Диапазон нарезаемой резьбы |
M3-M33 |
|
3. |
Диаметр колонны, мм |
270 |
|
4. |
Отжим колонны, рукава и головки |
гидравлический |
|
5. |
Зажим колонны, рукава и головки (с помощью |
|
|
тарельчатых пружин) |
механический |
||
6. |
Расстояние от оси шпинделя до колонны, мм |
|
|
- минимальное |
330 |
||
- максимальное |
1230 |
||
7. |
Расстояние от торца шпинделя до рабочей поверхности основания, мм |
||
- минимальное |
225 |
||
- максимальное |
1200 |
||
8. |
Перемещение рукава на колонне, мм |
725 |
|
9. |
Перемещение сверлильной головки по направлению рукава, мм |
900 |
|
10. |
Вращение рукава вокруг колонны, мм |
360 |
|
11. |
Конус шпинделя |
Moрзе 4 |
|
12. |
Перемещение пиноли шпинделя, мм |
250 |
|
13. |
Количество частот вращения шпинделя |
рег.бесступ. |
|
14. |
Крутящий момент, не более, Нм |
400 |
|
15. |
Осевое усилие на шпинделе, не более, Н |
15000 |
|
16. |
Диапазон частот вращения шпинделя, об/мин |
0-270, 270-800, |
|
|
|
|
800-1340,1340-4000 |
17. Число ступеней частот вращения шпинделя |
4 |
||
18. |
Количество механических подач пиноли шпинделя |
9 |
|
19. |
Диапазон механических подач пиноли шпинделя, мм/об |
0,1; 0,14; 0,2; 0,28; |
|
|
|
|
0,4; 0,56; 0,8; 1,12; 1,6 |
20.Мощность двигателя главного движения, кВт |
4 |
||
21. |
Размер рабочей поверхности основания, мм |
630х1050 |
|
22. |
Количество Т-образных пазов |
3 |
|
23. |
Ширина направляющего паза |
18Н12 |
|
24. |
Масса станка, кг (с упаковкой) |
4050 |
|
25. |
Масса станка, кг (без упаковки) |
3500 |
|
26. |
Габаритные размеры, мм (с упаковкой) |
2830х1210х2730 |
|
27. |
Габаритные размеры, мм (без упаковки) |
2730х970х2630 |
|
28. |
Размер коробчатого стола (входит в комплект поставки), мм |
360х500х400 |
|
|
|
66 |
|
СТАНОК КРУГЛОШЛИФОВАЛЬНЫЙ ВШ-152РВИ
Станок круглошлифовальный ВШ-152РВИ полуавтомат предназначен для шлифования наружных поверхностей тел вращения из различ-ных материалов методом врезного и продольного шлифования деталей в центрах и патроне.
На универсальном круглошлифовальном станоке ВШ- 152РВИ-01 дополнительно возможна обработка торцевых плоских поверхностей при ручном управлении, а также внутренних поверхностей тел вращения.
Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения. Шпиндель внутришлифовальной бабки выполнен на высокоточных подшипниках качения. Перемещение стола
производится от гидроцилиндра. Станок имеет литую станину и основание.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКЯ КРУГЛОШЛИФОВАЛЬНОГО СТАНКА ВШ-152РВИ
Характеристика |
ВШ- |
ВШ- |
ВШ- |
ВШ- |
|
152УВИ |
152УВИ-01 |
152РВИ |
152РВИ-01 |
||
|
|||||
1.Диаметр изделия, устанавливаемого в центрах, мм |
|
|
|
|
|
- наибольший |
250 |
250 |
250 |
250 |
|
- наименьший |
10 |
10 |
10 |
10 |
|
2.Наибольшая длина изделия, устанавливаемого в |
1000 |
1000 |
1000 |
1000 |
|
центрах, мм |
|||||
|
|
|
|
||
3. Диаметр изделия, устанавливаемый в патроне, мм |
|
|
|
|
|
- наибольший |
200/250 |
200/250 |
200/250 |
200/250 |
|
- наименьший |
22 |
22 |
22 |
22 |
|
4.Наибольшая длина устанавливаемой заготовк |
|
|
|
|
|
- в патроне, мм |
250 |
250 |
250 |
250 |
|
- в патроне с закрытым люнетом, мм |
350 |
350 |
350 |
350 |
|
5.Диаметр и высота шлифовального круга для: |
|
|
|
|
|
- наружного шлифования. мм |
500/80 |
500/80 |
400/80 |
400/80 |
|
- внутреннего шлифования. м |
- |
50/40 |
- |
50/40 |
|
- торцевого шлифования, мм |
- |
- |
- |
250/25 |
|
6.Диаметр и длина шлифуемой внутренней |
- |
20-160/120 |
- |
20-160/120 |
|
поверхности. мм |
|||||
|
|
|
|
||
7.Наибльший угол поворота, град.: |
|
|
|
|
|
Верхнего стола |
|
|
|
|
|
- по часовой стрелке |
6 |
6 |
6 |
6 |
|
- против часовой стрелки |
9 |
9 |
9 |
9 |
|
Шлифовальной бабки |
|
|
|
|
|
- по часовой стрелке |
5 |
5 |
90 |
90 |
|
- против часовой стрелки |
5 |
5 |
180 |
180 |
|
Бабки изделия |
|
|
|
|
|
- по часовой стрелке |
90 |
90 |
90 |
90 |
|
- против часовой стрелки |
90 |
90 |
90 |
90 |
|
При работе с синусным приспособлением против |
30 |
30 |
30 |
30 |
|
часовой стрелки |
|||||
|
|
|
|
||
8.Наибольшая масса устанавливаемой заготовки, кг |
|
|
|
|
|
при обработке в центрах |
|
|
|
|
|
- незакрепленная пиноль |
80 |
80 |
80 |
80 |
|
- закрепленная пиноль |
160 |
160 |
160 |
160 |
|
при наружном и внутреннем шлифовании в патроне |
40 |
40 |
40 |
40 |
|
при внутреннем шлифовании в патроне с закрытым |
60 |
60 |
60 |
60 |
|
люнетом |
|||||
|
|
|
|
||
9.Конус в пиноли бабки изделия |
Морзе 5 |
Морзе 5 |
Морзе 5 |
Морзе 5 |
|
10.Конус в пиноли задней бабки |
Морзе 4 |
Морзе 4 |
Морзе 4 |
Морзе 4 |
|
11. Окружная скорость шлифовального круга, м/с |
|
|
|
|
|
- наружное шлифование |
43 |
43 |
38 |
38 |
|
- торцевое шлифование |
- |
- |
- |
24 |
|
12.Пределы частот вращения изделия (бесступенчато), |
50/500 |
50/500 |
50/500 |
50/500 |
|
мин-1 |
|||||
13.Мощность привода шлифовального круга, кВт |
5,5 |
5,5 |
4 |
4 |
|
14. Мощность привода внутришлифовального круга, |
- |
1,1 |
- |
1,1 |
|
кВт |
|||||
|
|
|
|
||
15.Суммарная мощность установленных |
10,79 |
11,89 |
9,28 |
10,38 |
|
электродвигателей, кВт |
|||||
|
|
|
|
||
16.Габаритные размеры, мм: |
|
|
|
|
|
-длина |
2950 |
2950 |
2950 |
2950 |
|
-длина |
2295 |
2295 |
2295 |
2295 |
|
- высота |
2150 |
2150 |
2150 |
2150 |
|
Масса станка, кг |
6000 |
6000 |
6000 |
6000 |
67
Приложение 2 Выбор характеристик шлифовальных кругов для различных условий шлифования (скорость
круга V=35 м/с).
Вид |
|
Ra, мкм |
Конструкционная (углеродистая и легированная) сталь |
с |
Жаропро-чная |
и |
Чугун и бронза |
||
шлифования |
|
|
твердостью HRC |
|
|
|
коррозионно-стойкая |
|
|
|
|
|
30 |
30-50 |
50 |
|
сталь |
|
|
Круглое |
|
20-10 |
15А50С1К |
15А50СМ2К |
15А50СМ1К |
|
15А50СМ1Б, К |
|
54С50СМ1К |
наружное |
с |
2,5-1,25 |
15А40-50С2К |
15А40-50С1К |
15А40-50СМ2К |
|
15А40-50С1Б, К |
|
54С40-50СМ1К |
продольной |
|
1,25-0,63 |
15А, 24А40СТ1К |
24А40С1К |
24А40СМ2К |
|
24А40СМ2Б, К |
|
63С, 24А40СМ2К |
подачей |
|
0,63-0,32 |
24А16-25СТ1К |
24А16-25С2К |
24А16-25С1К |
|
24А16-25СМ2Б, К |
|
63С, 25А16-25СМ2К |
Круглое |
|
20-10 |
15А50С2К |
15А50С1К |
15А50СМ2К |
|
15А50СМ2Б, К |
|
54С50СМ2К |
наружное |
с |
2,5-1,25 |
15А40-50СТ1К |
15А40-50СМ2К |
15А40-50СМ2К |
|
15А40-50СМ2Б, К |
|
54С40-50СМ2К |
радиальной |
|
1,25-0,63 |
15А, 24А40СТ1К |
24А40С1К |
24А40С1К |
|
24А40С1Б, К |
|
63С, 24А40С1К |
подачей |
|
0,63-0,32 |
24А16-25СТ2К |
24А16-25С2К |
24А16-25С2К |
|
24А16-25С1Б, К |
|
63С, 24А16-25С1К |
Круглое |
|
20-10 |
24А50С1К |
24А50СМ2К |
24А50СМ2К |
|
24А50СМ1К, Б |
|
54С50СМ1К |
внутреннее |
|
2,5-1,25 |
24А40С2К |
24А40С1К |
24А40СМ2К |
|
24А40СМ2К, Б |
|
54С40СМ2К |
|
|
1,25-0,63 |
24А25С2К |
24А25С2К |
24А25С1К |
|
24А25С1К, Б |
|
63С, 24А25СМ2К |
|
|
0,63-0,32 |
24А16СТ1К |
24А16С2К |
24А16С2К |
|
24А16С1К, Б |
|
63С, 24А16С1К |
Плоское |
|
20-10 |
15А50СМ2К |
15А50СМ1К |
15А50М3К |
|
15А50М3К, Б |
|
63С, 54С, 24А50СМ2К |
периферией |
|
2,5-1,25 |
15А40СМ2К |
15А40СМ1К |
15А40М3К |
|
15А40М3К, Б |
|
63С, 54С, 24А40СМ2К |
круга |
|
1,25-0,63 |
15А25С1К |
15А25СМ2К |
15А25СМ1К |
|
15А25СМ1К, Б |
|
63С, 54С, 24А25С1К |
|
|
0,63-0,32 |
15А16С1К |
15А16СМ2К |
15А16СМ1К |
|
15А16СМ1К, Б |
|
63С, 54С, 24А16С1К |
Плоское |
|
20-10 |
15А50СМ1Б |
15А50СМ1Б |
15А50СМ2Б |
|
15А50М2Б |
|
63С, 54С, 24А50СМ2Б |
торцом круга |
|
2,5-1,25 |
15А40СМ1Б |
15А40СМ1Б |
15А40М2Б |
|
15А40М2Б |
|
63С, 54С, 24А40СМ2Б |
|
|
1,25-0,63 |
15А25СМ2Б |
15А25СМ1Б |
15А25М3Б |
|
15А25М3Б |
|
63С, 54С, 24А25С1Б |
|
|
0,63-0,32 |
15А25СМ2Б |
15А25СМ1Б |
15А25М3Б |
|
15А25М3Б |
|
63С, 54С, 24А25С1Б |
Бесцентровое с |
20-10 |
15А50С2К |
15А50С1К |
15А50СМ2К |
|
15А50СМ2Б, К |
|
63С, 54С50СМ2К |
|
продольной |
|
2,5-1,25 |
15А, 24А40-50СТ1К |
15А40-50С2К |
15А40-50СМ2К |
|
15А40-50СМ2Б, К |
|
63С, 54С40-50СМ2К |
подачей |
|
1,25-0,63 |
15А, 24А40СТ1К |
15А, 24А40С2К |
15А, 24А40С1К |
|
15А, 24А40С1Б, К |
|
63С, 54С15А40С1К |
|
|
0,63-0,32 |
24А16-25СТ2К |
24А16-25СТ1К |
24А16-25С2К |
|
24А16-25С1Б, К |
|
63С, 54С15А1625С2К |
Бесцентровое с |
20-10 |
15А50СТ1К |
15А50С2К |
15А50С1К |
|
15А50С1Б, К |
|
63С, 54С50С1К |
|
радиальной |
|
2,5-1,25 |
15А40-50СТ1К |
15А40-50С2К |
15А40-50С1К |
|
15А40-50СМ1Б, К |
|
63С, 54С40-50С1К |
подачей |
|
1,25-0,63 |
15А, 24А40СТ2К |
15А, 24А40СТ1К |
15А, 24А40С2К |
|
15А, 24А40С2Б, К |
|
63С, 54С15А40С2К |
|
|
0,63-0,32 |
24А16-25СТ2К |
24А16-25СТ1К |
24А16-25С2К |
|
24А16-25С2Б, К |
|
63С, 54С15А1625С2К |
68
Приложение 3
Пример выполнения графической части курсового проекта
69
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приложение 4 |
|||
|
|
Пример заполнения технологической карты |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
Инстру- |
|
Рабочие размеры |
|
|
Режимы резания |
|
|
Время на оброку |
|
|
|||||||||
|
|
|
|
|
|
|
мент |
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
операции№ |
установа№ |
переходу№ |
|
|
Оборудование |
Приспособления |
Режущий |
|
Измерительный |
обработкиДиаметр, мм |
|
проходаДлина, мм |
проходовКоличество |
|
сторонунаПрипуск, мм |
резанияГлубинамм |
/мм,Подачаоб. |
резанияСкорость, м/ми |
|
-1 |
мин,Основное. |
|
Вспомогательное, мин. |
мин,Штучное. |
Подггтовительнозаключительное, мин. |
Разряд |
Операционный эскиз |
Наименование операции и |
|
|
|
|
обращенияЧастота, мин |
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
перехода |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
9 |
10 |
|
11 |
12 |
|
13 |
14 |
15 |
16 |
|
17 |
18 |
|
19 |
20 |
21 |
22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I |
А |
|
|
Токарная |
|
Патрон |
сверло6; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установить, закрепить, снять |
|
заднейбабки. |
чистовойТ5К |
|
|
- |
|
- |
- |
|
- |
- |
- |
- |
|
- |
- |
|
1,55 |
1,55 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
2 |
|
Зацентровать |
|
|
|
115 |
|
18 |
1 |
|
3,15 |
- |
- |
- |
|
- |
- |
|
- |
1,05 |
|
|
||
|
|
1 |
|
Подрезать торец |
|
|
|
|
|
115 |
|
59 |
1 |
|
3,0 |
3,0 |
0,7 |
83 |
|
407 |
0,6 |
|
0,6 |
1,2 |
|
|
|
|
|
|
|
кВтN=4,0616А1станоквинторезный-Токарно |
,патронсамоцентрирующийсяТрехкулачковийцентр .центрыхомутик,поводковый |
проходной6,К5Тпроходной6,К5Тподрезной:Резцы мм6,39Рцентровальное |
|
линейка,Штангенциркуль |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
Точит начерно до 104мм |
|
115 |
|
190 |
1 |
|
5,5 |
5,5 |
1,0 |
75 |
|
109 |
0,7 |
|
0,8 |
1,5 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
Точит начерно до 112мм |
|
|
|
|
|
115 |
|
80 |
1 |
|
1,5 |
1,5 |
0,7 |
33 |
|
300 |
0,16 |
|
0,8 |
0,96 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
III |
|
|
5 |
|
Точит начерно до 82мм |
|
|
|
|
|
104 |
|
190 |
2 |
|
5,5 |
11 |
1,0 |
43 |
|
109 |
0,7 |
|
0,8 |
1,5 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
|
Точит начерно до 62мм |
|
|
|
|
|
82 |
|
110 |
2 |
|
5 |
10 |
0,8 |
64 |
|
406 |
0,7 |
|
0,8 |
1,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
Точит начерно до 52мм |
|
|
|
|
|
62 |
|
80 |
1 |
|
5 |
5 |
0,7 |
60 |
|
406 |
0,6 |
|
0,7 |
1,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
