9. Приклад розрахунку регулювального органа на рідині (турбулентний режим)

Дані для розрахунку

1. Найменування середовища, що протікає, розсіл

2. Максимальна витрата Q = 340 м3/год

3. Щільність рідини ρ = 1,2 г/см3

4. Тиск перед регулювальним органом P1 = 5,3 кгс/див2

5. Тиск після регулювального органа P2 = 4,6 кгс/див2

6. Діаметр трубопроводу D = 200 мм

Розрахунок

Визначимо добуток FpKv

Задамося двохсідельним регулювальним органом, що має Kvy = 630 і Dy = d = 150 мм

;

Fp = 0,94. Отже

Прийнявши коефіцієнт запасу 1,2, знайдемо

Kv = 1,2×474 = 568.

Приймемо регулювальний орган, що має Kvy = 630 мм і Dy = 150 мм.

10 Порядок виконання лабораторної роботи

Для виконання досліду необхідно в першу чергу переконатися в безпечності провідників, що знаходяться у внутрішній частині стенду. Після цього увімкнути автомат.

Для виконання першого досліду необхідно закрити кульковий кран (вручну) та заслонку, встановивши значення на 2-ому задавачі в положення «0». Відкрити кран подачі води з бака.

Після цього увімкнути насос, і поступово відкривати клапан, збільшуючи значення на 1-ому задавачі до «20».

Будемо спостерігати таку залежність витрати від ступеню відкриття клапану.

Для отримання другого досліду необхідно закрити клапан, встановивши значення на 1-ому задавачі в положення «0». Далі поступово відкривати кульковий кран. І спостерігати залежність витрати.

Після отримання даних закрити кран.

Щоб виконати третій дослід, необхідно поступово змінювати значення на 2-ому задавачі до «20». Спостерігаємо залежність витрати.

Приклад 1

Приклад 2

Приклад 3

Висновок

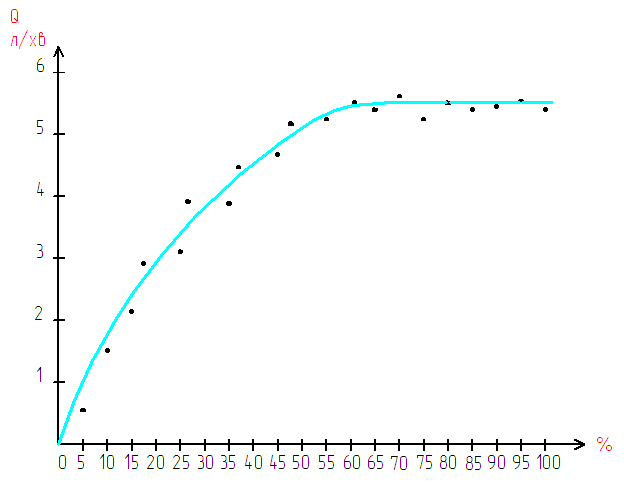

Розробка даного стенду чудово відображає закони регулювання та гідравлічні закони. З графіків чітко видно як залежить витрата рідини від ступеню відкриття регулювальних органів. Наприклад при відкритті заслонки на 10% витрата дорівнює 1.2 л/хв., а при відкритті на 100% буде дорівнювати 5.5 л/хв.

Використовуючи виконавчі механізми та підключаючи їх до задавачі, а задавачі до мережі живлення, вмикаючи елементи один за одним в електричне коло, можна засвоїти багато уроків, що знадобляться в подальшому кожному інженеру з автоматизації!

Контрольні питання

1. Опишіть роботу стенду

2. Що називається об’єктом регулювання

3. Що треба знати для вибору правильного закону регулювання

4. На що треба звертати увагу при виборі регулюючого органу

5. Види регулювальних органів. Їх переваги і недоліки

6. Як вибираюсться регулюючі дросельні органи. Куди при цьому вони монтуються

7. Які існують характеристики регулюючих органів

8. Регулювальний орган як елемент гідравлічного ланцюга об’єкта автоматизації

9. Яка залежність витрати через гідравлічний опір від перепаду тиску на ньому

10. Вплив перехідних патрубків на витрату через регулювальний орган у робочих умовах

11. Які є триходові регулювальні органи. Їх призначення і опис

12. Які є пропускні характеристики регулювальних органів

13. Опишіть функціональну схему стенду

14. Які регулюючий орган використовуеться на даному стенді?

15. За допомогою чого BELIMO D6..N приводиться в дію?

16. Опишіть роботу стенду

17. Залежності між швидкостями рідини

18. Яким буде перепад тиску, обмірюваний безпосередньо в регулювального органа?

19. Яким буде рівняння витрати для кожного з режимів рузу рідини?

20. Необхідні пропускні характеристики в найпростіших випадках

21. Що треба для розрахунку регулювального органа

22. Який порядок розрахунку регульовано органу?

23. Які вхідні данні треба знати для розрахунку регульвоаного органу при різних режимах?

24. Який порядок дій для знаття експериментальних данних?

25. Що видно з отриманих графіків?
