29. Что является важнейшей мерой остойчивости? Почему?

Важнейшей мерой остойчивости является метацентрическая высота, т.к. для обеспечения остойчивого положения равновесия судна необходимо, чтобы метацентр находился выше центра тяжести.

30. Остойчивость на больших углах крена.

Остойчивость на больших углах крена. По мере увеличения угла крена судна восстанавливающий момент сначала растет, затем уменьшается, становится равным нулю, и уже не препятствует, а, наоборот, способствует дальнейшему наклонению судна.

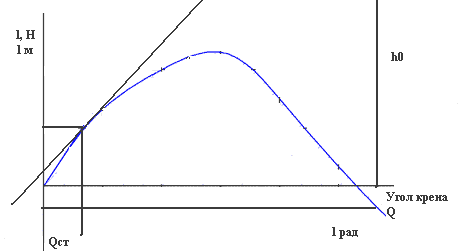

31) Диаграмма статической остойчивости (рис.)

Диаграмма статической остойчивости является важным документом, характеризующим остойчивость судна. С помощью диаграммы рассчитывается и изображается графически изменение плеча остойчивости в зависимости от угла крена Ɵ. По мере увеличения угла крена судна восстанавливающий момент сначала растет, затем уменьшается, становится равным нулю и уже не препятствует, а, наоборот, способствует дальнейшему наклонению судна. Так как водоизмещение D для данного состояния нагрузки остается постояным, то восстанавливаюший момент M_B изменяется пропорционально изменению плеча l поперечной остойчивости.

Диаграмму строят для наиболее характерных и опасных относительно остойчивости случаев нагрузки судна.

По диаграмме статической остойчивости можно определить начальную метацентрическую высоту судна, которая равна отрезку между горизонтальной осью и точкой пересечения касательной к кривой плеч остойчивости в начале координат с вертикалью, проведенной при угле крена, равном одному радиану. Чем круче в начале координат кривая, тем больше начальная метацентрическая высота.

Особенно полезна диаграмма, когда надо узнать угол крена судна от действия внезапно приложенной силы – при так называемом динамическом действии силы.

32) Диаграмма динамической остойчивости (рис.)

Диаграмма динамической остойчивости представляет собой график зави­симости динамических плеч остойчивости от утла крена судна и является кривой, интегральной по отношению к диаграмме статической остойчивости. По этому графику определяется динамический крен.

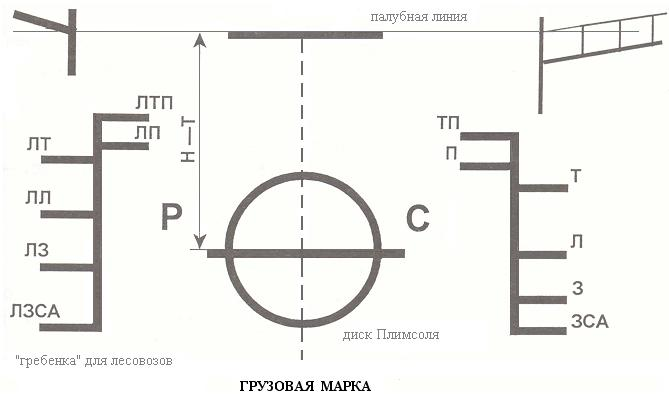

33) Грузовая марка (рис.)

Грузовая марка- знак предельной осадки, наносимый на обоих бортах морского судна в середине его длины. Грузовую марку изображают в виде круга, пересечённого по центру горизонтальной линией, которая показывает наибольшую допустимую осадку судна в морской воде (в летнее время в зоне умеренного климата), и ряда горизонтальных линий, показывающих предельное погружение его в море или реке в зависимости от времени года и района плавания. Над Грузовой маркой наносят палубную линию. Положение Грузовой марки по высоте определяется величиной минимального надводного борта, регламентируемой Международной конвенцией о Грузовой марке (1966) либо национальными правилами. Для уменьшения регистровой вместимости при перевозке грузов с большим удельным погрузочным объёмом морские грузовые суда могут иметь ниже второй палубы тоннажную марку - равносторонний треугольник, вершиной касающийся горизонтальной линии с уступом, которая показывает наибольшую осадку судна в морской и пресной воде.
