Міністерство освіти і науки, молоді та спорту України

Одеська державна академія будівництва та архітектури

КАФЕДРА АРХІТЕКТУРНИХ КОНСТРУКЦІЙ, РЕСТАВРАЦІЇ І РЕКОНСТРУКЦІЇ БУДІВЕЛЬ, СПОРУД ТА ЇХ КОМПЛЕКСІВ

МЕТОДИЧНІ ВКАЗІВКИ

До розробки архітектурно-конструктивного проекту промислової будівлі з великорозмірних елементів

з дисципліни «Архітектура промислових та спеціальних споруд»

Для студентів освітньо-кваліфікаційного рівня «бакалавр» з галузі знань 0601 «Будівництво та архітектура» за

напрямом 6.0601101 «Будівництво» спеціального виду діяльності «Промислове та цивільне будівництво»

Одеса - 2012

1

Методичні вказівки розглянуті і рекомендовані до друку на засіданні науково-методичної комісії АХІ, протокол № __5__ від ____27.02___ 2012р.

Методичні вказівки розглянуті і рекомендовані до друку на засіданні кафедри «Архітектурні конструкції, реставрація і реконструкція будівель, споруд та їх комплексів», протокол № __7___ від _____06.02_______ 2012р.

Укладачі: доцент Буренін О.І.

к.т.н., доцент Чорна Л.В., к.т.н., доцент Закорчемний Ю.О. асистент Арсірій А.М.

Рецензенти:

1.Завідувач кафедри проектування, будівництва та експлуатації автомобільних доріг, доктор технічних наук, професор, дійсний член Академії будівництва України Мішутін А.В.

2.Директор будівельної організації ООО «ЮВО» Шмуклеровський О.Б.

УМетодичних вказівках наведені теми та вихідні данні для виконання курсових проектів, що виконуються в рамках вивчення дисципліни «Архітектура промислових та спеціальних споруд». Розглянуті основні типи залізобетонних великорозмірних елементів, що застосовують для будівництва виробничих та адміністративно-побутових будівель промислових підприємств. Графічний матеріал та методичні рекомендації, наданий у методичній розробці, допоможуть студентам при виконанні індивідуального завдання – курсового проекту.

Відповідальний за випуск: завідувач кафедрою архітектурних конструкцій, реставрації і реконструкції будівель, споруд та їх комплексів, академік, доктор технічних наук, професор Лісенко В А.

2

ЗМІСТ

1.Загальна частина ……………………………………………………………... 4

1.1.Мета та задачі курсового проектування …………………………………. 4

1.2.Завдання на проектування ………………………………………………… 5

1.3.Склад курсового проекту …………………………………………………. 14

1.4.Послідовність та методика роботи над проектом ………………………. 15

2.Об’ємно-планувальні та конструктивні рішення промислових будівель ………………….…………………………. 16

2.1.Виробничі будівлі …………………………………………………………. 16

2.2.Допоміжні будівлі ……………………………………………………….... 23

3.Планування та обладнання допоміжних приміщень підприємств ……. 26

3.1.Санітарно-побутові приміщення ………………………………………... 26

3.2.Приміщення охорони здоров’я …………………………………………. 30

3.3.Приміщення громадського харчування ……………………..................... 31

3.4.. Приклад розрахунку обладнання санітарно-побутових приміщень … 34

4.Розробка та оформлення архітектурно-конструктивних креслень курсового проекту ……………………………………………….... 35

4.1.План виробничої будівлі ………………………………………………... 36

4.2.Розрізи виробничої будівлі ……………………………………………… 38

4.3.Фасади ……………………………………………………………………… 39

4.4.Плани покриття та покрівлі виробничої будівлі …………………….….. 39

4.5.Плани поверхів допоміжної будівлі …………………………………….. 40

5.Вказівки до розробки генерального плану промислового підприємства ……………………………………………….. 41

6.Складання пояснювальної записки ………………………………………. 43

7.Література …………………………………………………………………… 49

Додаток 1. Матеріали для проектування одноповерхових виробничих будівель з використанням площинних конструкцій покриття ….. 50

Додаток 2. Матеріали для проектування одноповерхових виробничих будівель з плитами «на прогін» ………….................... 69

Додаток 3. Матеріали для проектування багатоповерхових виробничих будівель ……………………………………………… 73

Додаток 4. Матеріали для проектування допоміжних будівель промислових підприємств ………………………………………… 83

Додаток 5. Вимоги ДСТУ Б А.2.4-7-95 до оформлення креслень виробничої будівлі. Текстові документи до планів ……………… 95

Додаток 6. Приклади виконання окремих креслень студентами в рамках курсового проектування ………………………………. 102

3

1. ЗАГАЛЬНА ЧАСТИНА

1.1. Мета та задачі курсового проекту

Дана навчально-методична розробка призначена для студентів освітньокваліфікаційного рівня «бакалавр» з галузі знань 0601 «Будівництво та архітектура» за напрямом 6.060101 «Будівництво» спеціального виду діяльності: «Промислове та цивільне будівництво» (ПЦБ) денної та заочної форм навчання, які виконують курсовий проект на тему: «Промислова будівля з великорозмірних елементів» при вивченні варіативної навчальної дисципліни «Архітектура промислових будівель та споруд», », а також може бути використаний студентами інших спеціальностей, у тому числі при дипломному проектуванні

Мета даного курсового проекту - закріпити і поглибити теоретичні знання, отримані студентом в процесі вивчення курсу «Архітектура будівель і споруд»; отримати практичні навички з архітектурно-будівельного проектування виробничих та допоміжних будівель промислових підприємств; вивчити довід- ково-нормативну літературу, яка регламентує прийняття певних конструктивних рішень та оформлення відповідних креслень.

В результаті виконання курсового проекту студент повинен

зн а т и:

–основні принципи архітектурно-будівельного проектування промислових будівель;

–особливості вибору об'ємно-планувальних і конструктивних рішень виробничих будівель підприємств в залежності від їх призначення, характеру технологічного процесу, поверховості та інших факторів;

–основи розрахунку обладнання та принципи планування загальних і спеціальних побутових приміщень;

–основні принципи рішення генеральних планів промислових підпри-

ємств;

вм і т и:

–виконати архітектурно-конструктивний проект сучасного промислового підприємства, що складається з виробничих і допоміжних будівель, доцільність планувальних і конструктивних рішень яких буде підтверджена особливостями технологічного процесу виробництва, діючими нормативними документами і конкретними умовами будівництва;

–виконати розрахунок площі та обладнання допоміжних приміщень з урахуванням кількості працюючих, режиму роботи підприємства та санітарної характеристики виробничих процесів; вирішити розташування адміністративних та побутових приміщень.

Розробка курсового проекту ведеться на підставі «Завдання на проектування», виданого викладачем кафедри і містить дані про призначення будівлі і кількості працюючих на виробництві, вимогах до об'ємно-планувального вирішення, обумовлених особливостями технологічного процесу.

4

Робота над проектом повинна починатися з уважного вивчення завдання на проектування, даних методичних вказівок, підбору необхідних нормативних матеріалів та літератури.

1.2.Завдання на проектування

Вкурсовому проекті потрібно розробити креслення марки АБ (перелік див. п.1.3) для виробничого корпусу заводу та допоміжної адміністративнопобутової будівлі.

Тема проекту та варіант вихідних даних по таблицям 1-9 назначає викладач в «завданні на проектування».

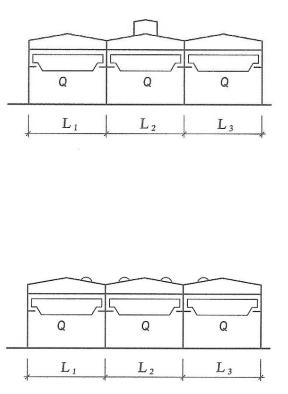

Виробничу та допоміжну будівлі слід проектувати за каркасною конструктивною системою з використанням типових збірних залізобетонних конструкцій (якщо не було інших вказівок викладача). При цьому в «Завданні на проектування» може бути оговорене обов’язкове використання конкретних конструктивних елементів, детальне опрацювання визначених конструктивних вузлів.

5

Таблиця №5

Вихідні дані для проектування адміністративно-побутової будівлі (для всіх тем)

Примітка. Спосіб зберігання одягу в гардеробних – самообслуговування.

Таблиця №6

Розподіл робочих по групах виробничих процесів за санітарною характеристикою (у відсотковому відношенні до загальної кіль-

кості та за працюючими в максимальній зміні)

Примітка. Інженерно-технічні робітники та обслуговуючий персонал при розрахунку санітарно-побутових приміщень умовно не враховуються.

9

Таблиця №7

Розподіл робочих за групами виробничих процесів за санітарною характеристикою (заповнюється студентом відповідно отриманому завданню)

Таблиця №8

Орієнтовний склад приміщень, які слід розташувати в адміністративнопобутовій будівлі (крім гардеробно-побутового блока)

10
