ДОДАТОК 3

Матеріали для проектування багатоповерхових виробничих будівель

73

Рис.28. Основні елементи багатоповерхової будівлі зі збірним залізобетонним каркасом:

1 – фундамент; 2 – колона; 3 – ригель міжповерхового перекриття; 4 – вертикальні зв’язки між колонами; 5 – плита міжповерхового перекриття; 6 – підкранова балка; 7 – балка покриття; 8 – плита покриття; 9 –пароізоляція, 10 – утеплювач, 11 –вирівнюючий шар; 12 – водоізоляційний шар; 13 – лійка внутрішнього водостоку; 14 – стінова панель; 15 – віконна

панель; 16 – вимощення; 17 фундаментна балка.

74

Рис. 29. Прив’язка колон багатоповерхових будинків до координаційних осей

75

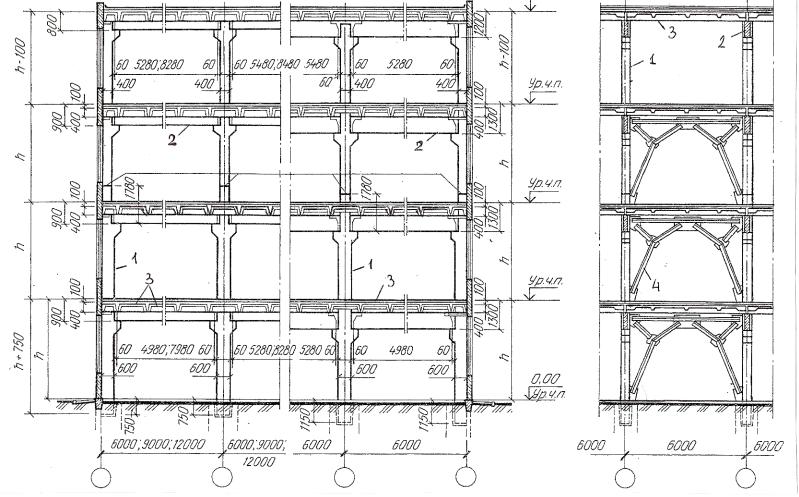

Рис.30. Каркас багатоповерхової виробничої будівлі з однаковою сіткою колон на всіх поверхах

А – варіант зі спиранням плит на полки ригелів; Б – варіант зі спиранням плит по верху ригелів; В – рішення зв’язків по повздовжньому напрямку осей; 1 – колони; 2 – ригелі; 3 – плити перекриттів і покриття; 4 – портальні зв’язки жорсткості.

76

Ригелі таврового та прямокутного перерізів

Рис.31. Елементи збірних залізобетонних перекриттів багатоповерхових промислових будівель

77

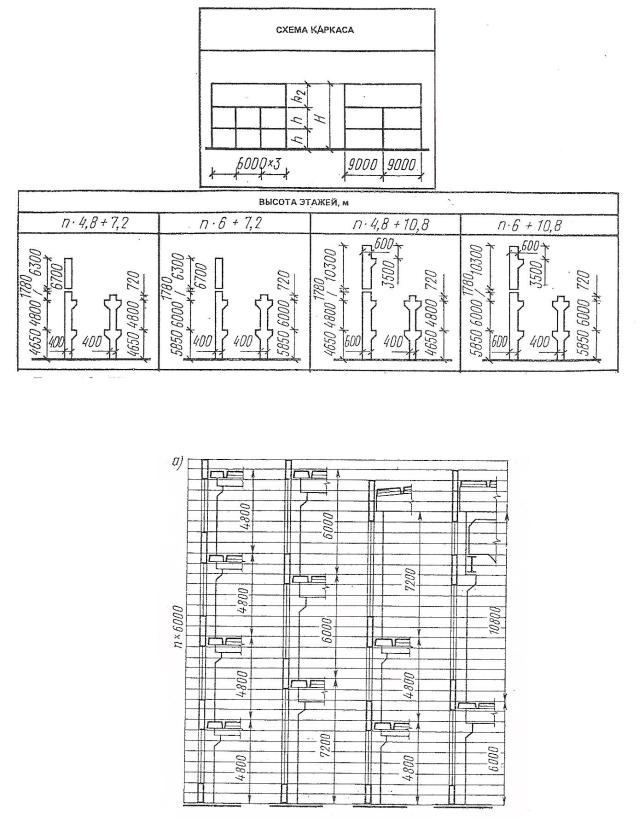

Рис.32. Номенклатура залізобетонних колон багатоповерхових промислових будівель зі збільшеними прогинами верхнього поверху

Рис.33. Приклади розкладки панелей стін багатоповерхових промислових будівель

78

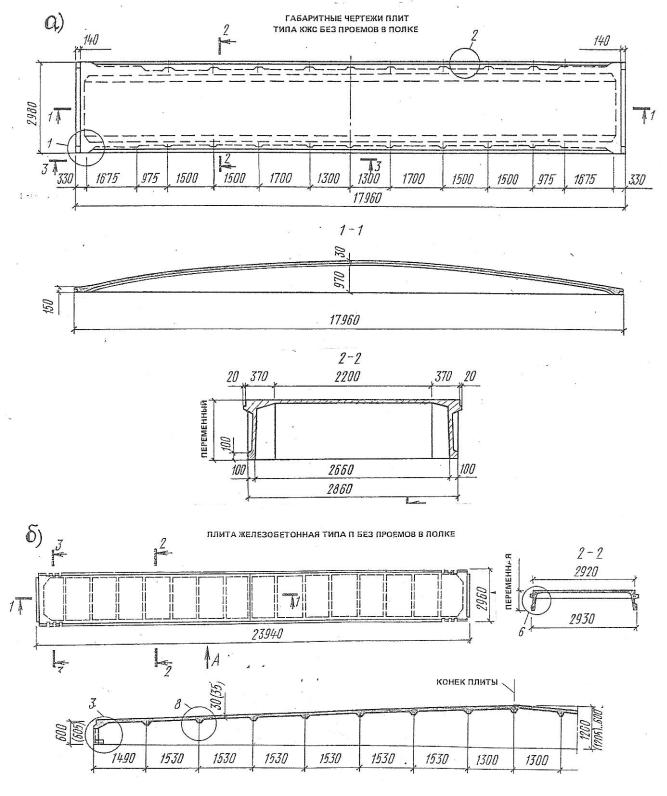

Рис.34. Типові збірні залізобетонні конструкції двоповерхових будівель з укрупненою сіткою колон верхнього поверху та сіткою колон нижнього пове-

рху 6х6 м з навантаженням на перекриття до 50 кН/м2 (серія 1.420-8/81)

79

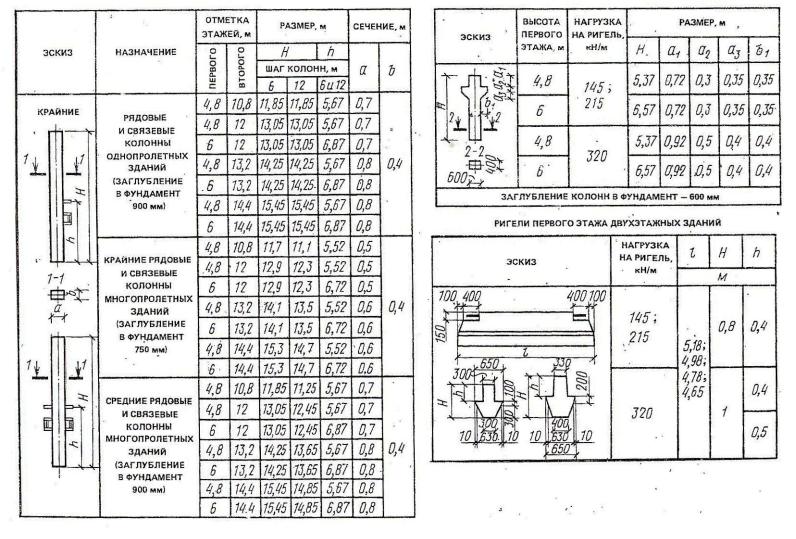

Рис.35. Номенклатура конструкцій двоповерхових виробничих будівель без мостових кранів (серія 1.420-8/81)

80
