Информатика с основами геоинформатики

Лабораторная работа №4

Работа с картографическими объектами в MapInfo 6

В процессе работы с картографическими данными часто появляется необходимость создавать, модифицировать или удалять пространственные объекты в одной или нескольких картографических базах данных. Для того, чтобы пользователь имел возможность работать с пространственными объектами какого либо картографического слоя, для него необходимо установить свойство ИЗМЕНЯЕМОСТИ.

Для установления свойства изменяемости необходимо открыть опцию Управление слоями и поставить птичку во второй позиции напротив имени слоя.

Или при помощи выпадающего меню в строке состояния:

После этого в строке состояния должно стоять – Изменяемый: имя слоя, в данном случае – WORLD.

Одновременно можно редактировать только один слой.

После установки свойства изменяемости активизируются инструменты пиктографического меню Пенал.

При помощи инструменты пиктографического меню Пенал можно создавать новые картографические объекты различного типа, изменять их графические атрибуты. Добавление новых объектов производится в изменяемый слой.

Редактирование (изменение) конкретного картографического объекта возможно только после его активизации (выборки). Активизация объекта производится при помощи инструмента Стрелка пиктографического меню Операции.

Создание точек (символов)

Создание отрезка

Создание ломанной линии

Создание дуги

Создание многоугольника

Создание окружности

Создание прямоугольника

Создание сглаженного прямоугольника

Создание текстовой строки

Создание рамки в окне Отчета прямоугольника

Редактирование формы многоугольника и ломанной

Добавление новой точки в многоугольник и ломанную

Редактирование точек (символов)

Редактирование линий

Редактирование многоугольников

Редактирование текста

Создание и редактирование точек

После активизации кнопки Создание символов после каждого нажатия левой кнопки мыши в изменяемом слое будет создаваться точечный объект. Точка безразмерна и имеет одну пару координат ХУ. К каждой точке привязан символ их библиотеки условных знаков. Редактировать вид символа можно при помощи кнопки Редактирование точек (Стиль Символа).

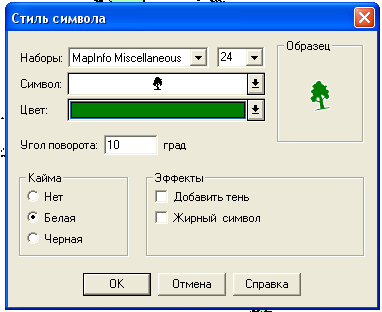

При помощи диалогового окна Стиль Символа можно изменить:

Набор символов – выбирается набор картографических символов. Может использоваться набор знаков Windows, специализированный набор MapInfo, набор символов другой ГИС. Набор символов загружается как шрифт True Type и хранится в соответствующем каталоге Windows;

Символ – выбирается конкретный символ из библиотеки Набора;

Цвет – выбирается цвет символа

Для ориентированных символов выбирается угол поворота, кайма и эффекты.

Редактировать можно один или группу выбранных символов.
