Основні принципи функціонування джерела безперебійного живлення:
Джерела безперебійного живлення марки SinPro серії S310 є блаштуваннями комутаційного типу топології" OFF - Line". Якщо мережеве напруга на вході джерела безперебійного живлення знаходиться в межах норми, то воно подається на вихід пристрою, через нормально замкнуті контакти реле без яких-небудь змін. Якщо вхідна напруга відсутня або виходить за рамки вхідного діапазону, то схема управління джерела безперебійного живлення перемикає контакти реле і навантаження підключається на живлення від перетворювача напруги DC - AC, який перетворює енергію акумуляторної батареї в змінну напругу 220В з частотою 50Гц. При наявність вхідної напруги, зарядний пристрій заряджає акумуляторну батарею [23,18].
Таблиця 6.3 –Технічні характеристики ДБЖ
Параметр
Значення
Максимальна довготривала потужність навантаження, Вт
180
Номінальна вихідна напруга
220В, 50Гц
Нестабільність вихідної напруги при роботі від АКБ, не більше %
±3С
Форма вихідної напруги
синусоїдальна
Вхідна напруга мережі, при якій відбувається перехід ДБЖ на живлення від АКБ, В
менше 180
Максимальна вхідна напруга мережі, при якій відбувається перехід ДБЖ на живлення від зовнішньої АКБ, В
більше 225
Гранична допустима вхідна напруга, В
380
Номінальний струм заряду АКБ, А
5
Габаритні розміри(Д х Ш х В), мм
(210+40) х 140 х 150
Маса(без АКБ), кг
3,5
Акумуляторна батарея
зовнішня
Тип
свинцево-кислотна, що не обслуговується
Номінальна напруга акумуляторної батареї, В
12
Рекомендована місткість АКБ, А/ч
До 65
7 Розрахунок вартості впровадження технічної системи охорони
При проведенні розрахунку вартості витрат на придбання устаткування і матеріалів потрібні специфікації устаткування і матеріалів, сформовані при виконанні розділів, присвячених охоронно-пожежній сигналізації, відеоспостереженню і контролю доступу резервному електроживленню.
При проведенні звідно-кошторисного розрахунку витрат на реалізацію підсистем технічних систем охорони (ТСО) дані зводяться в таблицю. Кількість таблиць дорівнює кількості реалізованих підсистем ТСО.
Після заповнення таблиць окремо по підсистемах, розрахуємо загальні витрати, отримані при впровадженні ТУО і ТСО. Отримані результати показують економічні витрати на закупівлю устаткування і матеріалів по підсистемах ТУО і ТСО(∑затр.обор+матер.). Але, незважаючи на це, показник не є кінцевим при розрахунку витрат. Окрім витрат на закупівлю устаткування і матеріалів, в повний цикл входять витрати на проектування і пуско-налагоджувальні роботи, вартість яких розраховується за принципом:
∑проект=10% ∑затр.обор+матер., (7.1)
де ∑проект- витрати на проектування ТУО і ТСО, ∑затр.обор+матер - витрати на закупівлю устаткування і матеріалів по підсистемах ТУО і ТСО.
∑монтаж=35%∑затр.обор.+ матер. , (7.2)
де ∑монтаж - витрати на монтажні і пуско-налагоджувальні роботи.
Підсумковий показник витрат на впровадження повного циклу ТУО і ТСО розраховується по формулі:
∑затрат= ∑затр.обор.+матер.+ ∑проект+ ∑монтаж (7.3)
Отриманий результат характеризуватиме підсумкові витрати.
Для того, щоб оцінити, наскільки ефективно витрачені засоби при впровадженні ТСО скористаємося правилом(принципом) Парето. Принцип Парето також носить назву принципу 20/80. Це емпіричне правило, введене соціологом Вильфредо Парето, в найбільш загальному вигляді формулюється як "20% зусиль дають лише 80% результату, а інші 80% зусиль - лише 20% результату". Цей принцип може використовуватися як базовий принцип для оптимізації будь-якої діяльності : правильно вибравши мінімум найважливіших дій, можна швидко отримати значну частину від планованого повного результату, при цьому подальші поліпшення неефективні і можуть бути невиправдані.
Для проведення оцінки порівняємо 2 параметри - вартість інформації, циркулюючої на підприємстві, і витрати на впровадження ТУО і ТСО. У випадку, якщо витрати складають менше 20% від вартості інформації - система ефективна. У разі перевищення цього параметра слід провести оптимізацію витрат і переглянути методи реалізації підсистем безпеки [2].
Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ОПС представлен в таблиці 7.1.
Таблиця 7.1 - Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ОПС
№
Найменування
Кількість
Ціна за одиницю, грн
Вартість, грн
1
Прилад приемо-контрольный
1
1729
1729
2
Датчик пожежник комбінований диму і тепла
11
60
660
3
Сповіщувач пожежник ручний
2
40
80
4
Датчик руху комбінований
9
223,21
2008,89
5
Датчик ИТ-14S магнитоконтактний
15
19
285
6
Сирена «Гном-1»
3
201,6
604,8
7
Сирена У-05
2
128.81
257.62
Всього: 5 625.31
Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ВК представлен в таблиці 7.2.
Таблиця 7.2 - Звідно-кошторисний розрахунок витрат на реалізацію підсистеми ВК
№
Найменування
Кількість
Ціна за одиницю, грн
Вартість, грн
1
Камера без об'єктиву
9
1720
15480
2
16-канальний відеореєстратор
1
1623
1623
3
Об’єктив
9
870
7830
4
Hard disk
1
1050
1050
Всього: 25 983
Звідно-кошторисний розрахунок витрат на реалізацію підсистеми СКУД представлен в таблиці 7.3.
Таблиця 7.3 - Звідно-кошторисний розрахунок витрат на реалізацію підсистеми СКУД
№
Найменування
Кількість
Ціна за одиницю, грн
Вартість, грн
1
2
3
4
5
1
Контроллер
7
1066
7462
2
Електромеханічний замок
7
850
5950
3
Считиватель Proximity карт
14
240
3360
4
Перетворювач інтерфейсів
1
1500
1500
5
Дверний доводчик
7
328
2296
6
Доводчик на входную дверь
1
1277
1277
Всого: 21 845
Звідно-кошторисний розрахунок витрат на реалізацію підсистеми РЕ представлен в таблиці 7.4.
Таблиця 7.4 - Звідно-кошторисний розрахунок витрат на реалізацію підсистеми РЕ
№
Найменування
Кількість
Ціна за одиницю, грн
Вартість, грн
1
Аккумулятор
1
840
840
2
джерело безперебійного живлення
1
1509
1509
Всого: 2 249
Звідно-кошторисний розрахунок витрат на реалізацію структурованій кабельній мережі представлено в таблиці 7.5.
Таблиця 7.5 - Звідно-кошторисний розрахунок витрат на реалізацію структурованій кабельній мережі
№
Найменування
Кількість
Ціна за одиницю, грн
Вартість, грн
1
Кабель антенный RG-6 , 1,02 ССS, 32х0,12мм. 100m.
140
1,0332
144,648
2
Кабель сигнальный экранированный медный 4х0,22
75
0,8118
60,885
3
UTP 2*2*0.5
500
2,5
1250
4
Монтажные работы
1
300
300
Всього : 1 755,54
Підсумкові витрати на проектування ТСО представлені в таблиці 7.6.
Таблиця 7.6 - Підсумкові витрати
№
Найменування підсистеми
Вартість підсистеми, грн
1
Підсистема охоронно-пожежної сигналізації
5624,31
2
Підсистема відеоспостереження
25983
3
Підсистема контролю і управління доступом
21845
4
Підсистема резервного електроживлення
2249
5
Підсистема структурованої кабельної мережі
1755,54
6
Всього:
57 456,85
Розрахуємо витрати на проектування і пуско-налагоджувальні роботи, витрати на проектування ТУО і ТСО та підсумковий показник витрат на впровадження повного циклу ТУО і ТСО по формулам (7.1) – (7.3):
∑затр.обор+матер = 57 456,85
∑проект=5745,68 грн
∑монтаж=20109,9 грн
∑затрат= 83312,43 грн
Вартість інформації, циркулюючої на підприємстві – ∑інформ= 2 027 000 грн. ∑затрат=83312,43 грн – це 4,11% від ∑інформ= 2 027 000 грн (4,11% <20 %).
ВИСНОВКИ
Враховуючи вихідні дані, на початку роботи була спроектована структура організації та організаційно-штатна структура. Було виділено перелік відомостей, котрі відносяться до комерційної таємниці підприємства. Після цього була встановлена вартість інформації, яка циркулює на підприємстві.
Важливий етап проектування комплексної системи охорони об’єкта це моделювання способів фізичного проникнення порушника до джерел інформації. В залежності від цих даних було розпочато проектування комплексної технічної системи охорони об`єкта.
При побудові охоронно-пожежної сигналізації був проведений аналіз трьох систем. Враховуючи параметри розглянутих систем та умови, яким має відповідати проектована система, було вибрано найоптимальніший варіант охоронно-пожежної системи, який був спроектований на розглянутому підприємстві. При аналізі була обрана безадресна системи охоронно-пожежної сигналізації. При проектуванні ОПС використовуються приймально-контрольний охоронно-пожежний прилад типу PC-1864H, комбіновані датчики типу СПД 3.10, датчики руху комбіновані типу DS CLC-102, датчики магнітоконтактні типу ИТ-14S.
При побудові системи відеоконтролю були проведені розрахунки параметрів необхідного обладнання. Після чого за цими параметрами було обрано устаткування системи відеоспостереження. Була спроектована система відеоспостереження з урахуванням моделі фізичного проникнення порушника. При проектуванні використовуються камери типу CNB, CNB-G1810PF, об’єктиви типу Fujinon DV5x3.6R4B-SA2(L), відеореєстратор типу Dahua, DVR-3116 , жорсткий диск типу Hitachi (HGST) та монітори HMLC – 220.
При побудові системи контролю та управління доступом були виявлені приміщення організації, доступ до яких необхідно було розмежити. Це підвищило рівень захисту приміщень від несанкціонованого доступу. При проектуванні використовуються електромагнітні замоки типу M – 60, считивателі типу PR-01, дверні доводчики.
Для організації постійної роботи систем технічної охорони об`єкта використовується резервне електроживлення, обране за розрахованими параметрами.
Після побудови комплексної системи технічної охорони об`єкта був проведений розрахунок вартості впровадження технічної системи охорони. Відповідно до цього розрахунку, проектована система технічної охорони об`єкта вважається ефективною. Оскільки витрати на проектування системи складають ∑затрат=83312,430 грн, а це в свою чергу складає 4.11 % від вартості інформації підприємства ∑інформ= 2 027 000 грн.
Оскільки ∑затрат= 4.11 % <20 %, то система технічної охорони об`єкта вважається ефективною.
ПЕРЕЛІК ПОСИЛАНЬ
Конспект лекцій з курсу ТЗОО
Методичні вказівки до виконання курсової роботи з курсу ТЗОО
Барсуков, В.С. Безопасность: технологии, средства, услуги / В.С. Барсуков. – М., 2001 – 496 с.
Ярочкин, В.И. Информационная безопасность. Учебник для студентов вузов / 3-е изд. – М.: Академический проект: Трикста, 2005. – 544 с.
Барсуков, В.С. Современные технологии безопасности / В.С. Барсуков, В.В. Водолазский. – М.: Нолидж, 2000. – 496 с., ил.
Зегжда, Д.П. Основы безопасности информационных систем / Д.П. Зегжда, А.М. Ивашко. - М.: Горячая линия –Телеком, 2000. - 452 с., ил
Компьютерная преступность и информационная безопасность / А.П. Леонов [и др.]; под общ. Ред.А.П. Леонова. – Минск: АРИЛ, 2000. – 552 с.
Системи контролю доступу ,методичний посібник з практичних та лабораторних занят з дисципліни «Технічні засоби охорони об’єктів», Кондарьєва Н.В. - 24 стр
Рыжова В.А. Проектирование и исследование комплексных систем безопасности. – СПб: НИУ ИТМО, 2012. – 157 с.
Техническая безопасность объектов предпринемательства, 1 том/ Сост. Дворский М.Н.,Палатченко С.Н. – К.: «А-ДЕПТ», 2006 – 304 с. («Концепция безопасности»)
Инженерно-техническая защита информации: учебное пособие для студентовобучающихся по специальностям в области информационной безопасности / А.А.Торокин – М.:Гелиос АРВ, 2005. – 960с.
Охранное телевидение/ Ю.М. Гедзберга
http://www.seccom.ru/blog/70
http://www.sibguardian.info/index/kalkuljator_vybora_obektiva/0-25
http://esmile.spb.ru/forum/forum9/topic166/
http://esmile.spb.ru/forum/forum9/topic166/
http://www.opstorg.ru/43.htm
http://mtcorp.ru/support/help/focus/
http://www.security-bridge.com/biblioteka/stati_po_bezopasnosti/chetyre_luchshih_onlajn_kalkulyatora_dlya_vybora_obektivov/
http://www.lexo.com.ua/catalog/sistemi_videonablyudeniya/ob_ektivi/
http://cctv-video.com.ua/category_9.html
http://markevich.by/obuchenie-proektirovaniyu/programma-dlya-proektirovaniya-sistemy-videonablyudeniya-ip-video-design-tool.html
http://www.rikas-varta.com.ua/html/dvr-standalone.htm
ДОДАТОК А
ТЕХНІЧНЕ ЗАВДАННЯ НА ПРОЕКТУВАНН СИСТЕМИ ОХОРОНИ
Технічне завдання на проектування технічних засобів охорони у складі охоронно-пожежної сигналізації, відеоспостереження, системи контролю і управління доступом, резервного електроживлення
1 Загальні відомості:
Представник власника : генеральний директор ТОВ "UNIX"
Адреса: м. Одеса, вул. Довженко 20.
Стадія розробки : робочий проект.
2 Початкові дані для проектування :
Опис об'єкту : об'єкт займає приміщення третього поверху восьмиповерхового будинку площею 125 м2 і складається з 11 приміщень (робоче приміщення, кабінет директора, кабінет бухгалтера-касира, кабінет менеджера з продажу та роботи з клієнтами, підсобне приміщення, кімната відпочинку, серверна, кабінет заступника директора, санвузол, коридор). Стіни і перекриття об'єкту капітальні. Охороні підлягають усі приміщення об'єкту.
3 Запропоновані заходи:
Виходячи з масштабності приміщення, а також враховуючи базове завдання, пропонуються наступні заходи:
3.1 Охоронно-пожежна підсистема.
Охоронно-пожежна сигналізація передбачає безадресну систему.
Встановити димові і теплові датчики, пожежні ручні датчики, сигнал вивести на центральне устаткування. У разі моделювання виникнення надзвичайної ситуації(пожежа) подати світло-звуковий сигнал, розблоковувати двері, подати сигнал на пульт центрального спостереження МНС.
Встановити датчики відкриття дверей і комбіновані датчики руху та розбиття вікон. Ставити і знімати приміщення з охоронної функції з клавіатури, розташованої безпосередньо поблизу КПП, паролем. Передбачити автономне електроживлення, а також можливість видаленого моніторингу системи через дротяні канали зв'язку.
3.2 Система контролю і управління доступом.
Організувати доступ в приміщення по proximity-карті, встановивши считивателі зовні приміщень. Для довговічності використання системи передбачити доводчики. Вихід з приміщень здійснювати за допомогою считивателей proximity-карті, розташованих поряд з дверима. Для автономності роботи системи передбачити акумуляторну батарею. Контроллери системи розташувати оптимально по відношенню до декору і інших систем безпеки.
3.3 Система відеоспостереження.
Для можливості вивчення параметрів системи передбачити використання аналоговий технологій. Дані від відеокамер зводити на видеоргістратор. Середній термін зберігання відеоархіву - 60 днів. Кількість камер відеоспостереження : у середині приміщень - 9 камер.
Передбачити автономне електроживлення підсистеми.
3.4Системи резервного електроживлення.
Передбачити автономне живлення усіх підсистем з можливістю роботи до 12 годин.
4 Проектні роботи і узгодження:
4.1 Склад документації.
пояснювальна записка, що містить характеристику об'єкту, опис системи;
план приміщення з вказівкою розмірів, площ, об'ємів, конструктивних елементів і так далі;
схема розташування робочих місць;
структурна схема розташування на плані приміщення компонентів інтегрованої системи безпеки;
схема прокладення дротів підсистем безпеки;
структурна схема інтегрованої системи безпеки;
обґрунтування вибору інтегрованої системи безпеки;
специфікацію матеріалів і устаткування;
звідно-кошторисний розрахунок;
при підготовці документації керуватися нормативними документами у галузі ТЗИ, державними стандартами України, технічними умовами і іншою документацією.
5 Вимоги до ТСО:
5.1. Загальні вимоги.
Вимоги за призначенням:
захист життя і здоров'я співробітників і відвідувачів;
захист матеріальних і інформаційних цінностей, що знаходяться на об'єкті;
захист власних ресурсів системи і ТСО при спробах несанкціонованого доступу до них.
Вимоги по розміщенню основного устаткування : в місці, що виключає доступ сторонніх осіб і знаходиться в приміщенні, що охороняється.
Вимоги за умовами експлуатації: устаткування і апаратура мають бути стійкі до зовнішніх дій.
Вимоги до безпеки.
Вимоги по забезпеченню безпеки персоналу і відвідувачів :
встановлюване устаткування і мережі мають бути безпечними для осіб, що дотримуються правил їх експлуатації;
ТСО, що встановлюються на об'єкті, мають бути нешкідливі для здоров'я осіб, що мають доступ на об'єкт;
встановлюване устаткування повинне відповідати вимогам електробезпеки;
Вимоги до тривалості безперервної роботи: система повинна функціонувати цілодобово при номінальній живлячій напрузі мережі.
Вимоги до гарантійних зобов'язань: на протязі гарантійного терміну з моменту приймання комплексу ТСО в експлуатацію монтажна організація робить гарантійний ремонт, за умови дотримання власником об'єкту режимів і умов експлуатації.
5.2 Особливі умови
Для устаткування об'єкту системою охоронно-пожежної сигналізації використати:

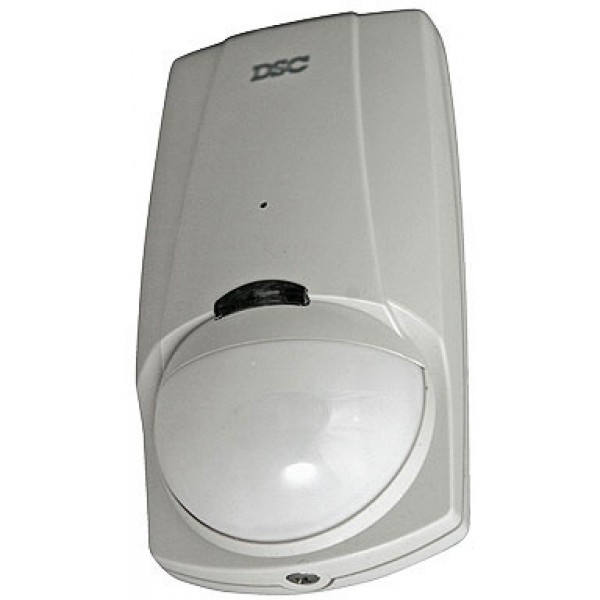

датчики руху комбінованітипу " DS CLC-102";
датчики магнитоконтактні типу "ИТ-14S";
сповіщувачі пожежні комбіновані типу СПД 3.10;
ручні пожежні сповіщувачі типу SPR – 1;

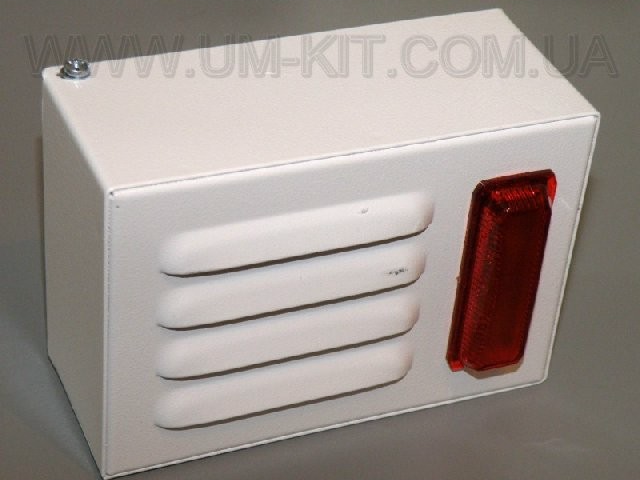

звукові/світлові оповісники " Гном-1 ";
прилад приймально-контрольний(централь) DSC типу PC - 1864H.
Передбачити загальну кількість шлейфів охоронний - пожежній і тривожній сигналізації - 21, з них:
4 шлейфи тривожної сигналізації;
10 шлейфів пожежної сигналізації;
7 шлейфи охоронної сигналізації.
Кожен шлейф сигналізації вивести на пульт централізованої охорони на окремий пультовий номер.
Для устаткування об'єкту системою відеоспостереження використати:

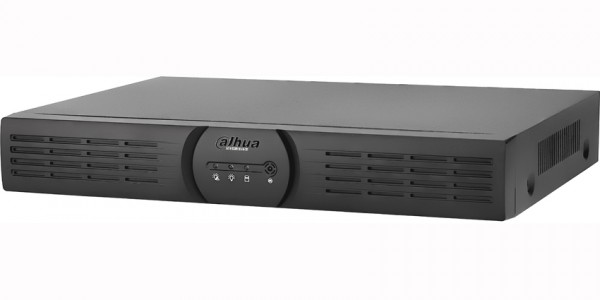

відеореєстратор типу Dahua, DVR – 3116;
жорсткий диск типу Toshiba місткістю 2 Тб;

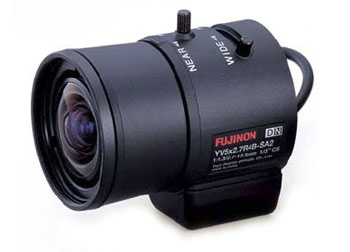

вариообъективы з автоматичною діафрагмою типу Fujinon DV5x3.6R4B - SA2(L);

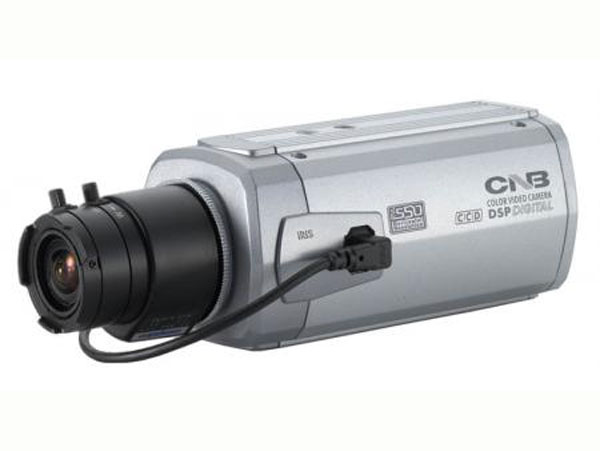

камера без обьектива кольорова фірми CNB типу CNB - G1810PF;
Передбачити загальну кількість шлейфів системи відеоспостереження - 9, що ведуть до камер.
Кожен шлейф системи вивести на окремий вхід відеореєстратора
Для устаткування об'єкту системою контролю і управління доступом використати:
Контролер типу МД1024;
Електромагнітний замок М- 60;
Считиватель PR – 01;
Турникет-трипод Бизант 5.3;
Пульт управління турнікетом типу Т-ПУ;
Дверний доводчик фірми CISA;
GEZE Доводчик TS 4000 ;
Перетворювач інтерфейсів RS - 232/485.
Передбачити загальну кількість шлейфів СКУД -1.
Для устаткування резервного електроживлення використати:
акумулятор 40 Ач;
джерело безперебійного живлення типу SinPro 180 - S310.
ДОДАТОК Б
ОБЛАДНАННЯ СИСТЕМИ ОХОРОННО-ПОЖЕЖНОЇ СИГНАЛІЗАЦІЇ
1 Датчик комбінований диму і тепла СПД 3.10
Зовнішній вигляд датчика комбінованого диму і тепла СПД 3.10 представлен на рисунку Б.1
Рисунок Б.1 - Зовнішній вигляд датчика
Сповіщувач пожежник комбінований тепло-димовий CПД - 3.10 призначений для виявлення займань в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму, а також перевищення порогового значення температури навколишнього повітря і передачі сигналу "ПОЖЕЖА" приймально-контрольним приладам(ПКП).
Технічні характеристики:
чутливість 0,05—0,2 дБ/м;
діапазон статичної температури спрацьовування 54-70°С;
струм споживання в черговому режимі не більше 0,095 мА;
максимально допустимий струм у режимі "ПОЖЕЖА" от12 до 22 мА;
час відключення живлення для повернення у черговий режим роботи не більше 3сек;
спосіб формування вихідного сигналу контактами реле;
наявність індикації чергового режиму – так;
діапазон робочих температур - 30+55°С;
габаритні розміри 85х37мм.
Сповіщувач пожежник ручної SPR – 1
Зовнішній вигляд сповіщувача пожежного ручного SPR – 1 представлен на рисунку Б.2
Рисунок Б.2 - Зовнішній вигляд сповіщувача
Технічні характеристики сповіщувача :
діапазон живлячої напруги, не більше 30 В;
внутрішній опір сповіщувача при розімкненому контакті, не менше 1 Мом;
внутрішній опір сповіщувача при замкнутому контакті, не більше 1 Ом;
внутрішній опір в режимі "ПОЖЕЖА" при струмі 20 мА, не більше 500 Ом;
струм споживання в черговому режимі при максимальній напрузі живлення 30В, не більше 5 мкА;
струм споживання при замкнутих контактах встановлюється зовнішнім резистором в діапазоні значень, 5 – 20 мА;
зусилля, необхідне для включення робочого елементу(кнопки),не менше 25 Н;
габаритні розміри, 102 х 102 х 38 мм ;
маса, 0,12 кг;
середній термін служби, , не менше 10 років.
Датчик руху комбінований DSC LC-102
Зовнішній вигляд датчика руху комбінований DSC LC-102 представлен на рисунку Б.3
Рисунок Б.3 - Зовнішній вигляд датчика
Комбінований пасивний ік-датчик для внутрішньої установки (15 м, угол 90°) + датчик розбиття вікон (10м), не реагує на тварин вагою до 25 кг, цифрова обробка сигналу.Роздільне регулювання чутливості, 2 незалежні виходи реле, світлодіодна індикація.
Технічні характеристики:
максимальне споживання струму : 22 мА;
габаритні розміри корпусу : 118 x 62,5 x 41 мм;
споживання струму в режимі готовності : 12 мА;
виявлювана швидкість руху : 0,3-3 м/c;
рекомендована висота монтажу : 2,1-3 м;
діапазон робочих температур : - 10°C +50 °C ;
номінальна напруга живлення(±15%) : 12 В;
вага: 81 г;
тип сповіщувача : дротяний;
дальність детектування руху : 15 метрів;
вертикальний кут детектування руху : 90 градусів;
можливість використання на вулиці: немає;
тип установки : на стіну, на стелю;
захист від злому тампером : є;
тип монтажу : накладній.
Датчик UT-14S магнитоконтактный.
Зовнішній вигляд датчика UT-14S магнитоконтактного представлен на рисунку Б.4.
Рисунок Б.4 - Зовнішній вигляд датчика
Датчик UT-14S магнитоконтактный предназначен для установки на дерев′яні чи металопластикові двері чи вікна.
Технічні характеристики:
пьезокерамический сенсор вібрації;
цифрова обробка сигналу;
регулювання чутливості і параметрів детекції;
релейний вихід NC для підключення до ПКП;
незалежний вбудований магнітоконтактний датчик;
Діапазон робочих напруг 1 ~ 72 В;
Діапазон комутованих струмів 0.1 ~ 100 мА;
Електричний опір в черговому режимі - 0.5 Ω;
Електричний опір в режимі "Тривога" - 200 кΩ;
Діапазон робочих температур -40 0С ~ +50 0С;
Розміри - 33.5 х 13.5 мм.
Сповіщувач Гном-1.
Зовнішній вигляд сповіщувача Гном-1 представлен на рисунку Б.5.
Рисунок Б.5 - Зовнішній вигляд датчика
Технічні характеристики:
Вага: 400г;
Громкість сирени: 90дБ;
матеріал : пластик;
Напруга живлення : 12 В;
тип монтажу : накладній;
Тип оповіщення : світлозвуковий;
Тип сирени : проводова;
діапазон робочих температур : - 40°C+55°C;
габаритні розміри корпусу : 67 x 91 x 125 мм.

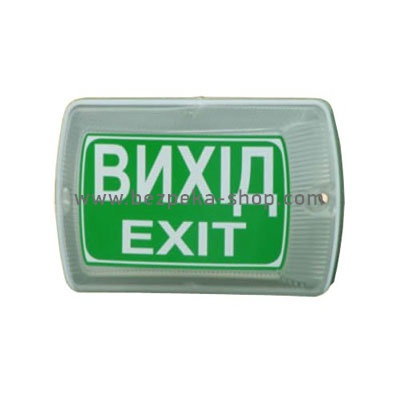

Сирена У-05
Зовнішній вигляд сирени У-05представлен на рисунку Б.6.
Рисунок Б.6 - Зовнішній вигляд сирени
Оповісники призначені для сповіщення звуковими і світловими сигналами в системах пожежної і охоронної сигналізаціях. Оповісники мають пожежний і охоронний сертифікати.
Технічні характеристики :
напруга живлення : 12-24 В;
тип оповіщення : світовий;
рівень звуку : немає;
робоча температура: - 10°с до +55°с;
тип підключення: проводовий;
габаритні розміри - 145х91х52 мм;
маса - 0,28 кг.
ДОДАТОК В
ОБЛАДНАННЯ СИСТЕМИ ВІДЕОСПОСТЕРЕЖЕННЯ
1 Варіооб'єктив з автоматичною діафрагмою Fujinon DV5x3.6R4B-SA2(L)
Зовнішній вигляд б'єктива з автоматичною діафрагмою Fujinon DV5x3.6R4B-SA2(L) представлен на рисунку В.1.
Технічні характеристики б'єктива з автоматичною діафрагмою Fujinon DV5x3.6R4B-SA2(L) представлен в таблиці В.1.
Рисунок В.1 - Зовнішній вигляд б'єктива
Опис: 1/2", 3.6-18.0 мм, 95°-19°, F1.8, DD, IR, CS с ІЧ-корекцією
Таблиця В.1 – технічні характеристики об'єктива
Характеристика
ЗЗначення
1
2
Фокусна відстань(мм)
3,6 ∼ 18 (5- кратна зміна)
Діапазон зміни діафрагми
F1,8 ∼ T360 (Еквівалент F360)
Управління
Масштаб
Ручне регулювання
Фокус
Ручне регулювання
Діафрагма
Автоматична, по пост.струму (DC)
Кути огляду (ГхВ)
Мін. фокус
95°54' X 72°24'
Макс. фокус
19°57' X 15°09'
Мін. відстань до об'єкту (м.)
0,3
Габарити об'єкту на мін. відстані (ГхВ) (мм.)
Мін. фокус
694 X 457
Макс. фокус
110 X 83
Задній фок. відрізок(в повітрі) (мм.)
7,87
Положення вихідної зіниці (мм.)
-81 (відносно площини зображення)
Тип кріплення
СS*
Вага (г.)
75
Опір котушок
Приводна котушка: 190 Ом
Демпфуюча котушка: 500 Ом
Споживаний струм
23мА (Макс.) при 4 B DC
2 Камера без об’єктива кольорова фірми CNB, CNB-G1810PF
Зовнішній вигляд камери без об’єктива кольорова фірми CNB, CNB-G1810PF представлен на рисунку В.2.
Технічні характеристики камери без об’єктива кольорова фірми CNB, CNB-G1810PF представлені в таблиці В.2.
Рисунок В.2 - Зовнішній вигляд камери
Таблиця В.1 – Технічні характеристики камери без об’єктива
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Відеореєстратор Dahua, DVR-3116
Зовнішній вигляд відеореєстратора Dahua, DVR-3116 представлен на рисунку В.3
Рисунок В.3- Зовнішній вигляд відеореєстратора
Технічні характеристики
відеовходи: 16хBNC;
відеовиходи: VGA, BNC;
аудіовходи: RCA;
аудіовихід: RCA;
стандарт відео : PAL, NTSC;
швидкість запису : CIF і QCIF - 25 кад/з;
розділення екрану : 1/4/8/9/16;
кодек стискування відео : H.264;
кодек стискування аудіо: G.711;
пам'ять: 1хSata(до 2Тб);
мережеві можливості: управління PTZ камерами, моніторинг, перегляд записів, управління системою, завантаження архівів, перегляд журналу подій за допомогою видаленого доступу;
мережеві протоколи: HTTP, TCP/IP, UPNP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPOE, DDNS, FTP, Alarm Server;
битрейд: 32~2048 кб/з;
потужність: 10 Вт;
живлення: AC 100~240 В;
робоча температура: 0...+55ºC;
розміри: 325х242х55 мм;
вага без жорсткого диска: 2 кг.
Hard disk Toshiba 2TB 5700rpm 32MB DT01ABA200V 3.5 SATA III
Зовнішній вигляд Hard disk Toshiba 2TB 5700rpm 32MB DT01ABA200V 3.5 SATA III представлен на рисунку В.4.
Рисунок В.4 - Зовнішній вигляд Hard disk
Технічні характеристики
