3 Охоронно-пожежна сигналізація

Охоронно-пожежна сигналізація являє собою комплекс пов'язаного обладнання і покликана своєчасно інформувати про виявлення займання або несанкціонованого проникнення на об'єкт.

У наш час особливу увагу приділяють безпеці і комфорту. До систем охоронної і пожежної сигналізації також висувають підвищені вимоги. Якщо кілька років тому охоронно-пожежна сигналізація встановлювалась як єдина система, то сучасні норми вимагають розрізняти ці дві складові.

Охоронно-пожежна сигналізація, що складається з систем охоронної і пожежної сигналізації, у режимі реального часу здійснює моніторинг приміщень, що охороняються, і у разі загоряння або несанкціонованого проникнення вживає цілий комплекс заходів - від повідомлення на пульт охорони до автоматичного увімкнення систем оповіщення, вимкнення електроживлення, блокування приміщень тощо [9].

Пожежна безпека нашого офісу складається з наступних компонентів:

• наявність вогнегасників і плану евакуації;

• пожежна сигналізація (сповіщувачі, світлові табло), при необхідності системи димовидалення та пожежогасіння;

• наочна агітація і інструктаж з пожежної безпеки [10].

У частині курсової роботи потрібно виконання пунктів, розглянутих нижче :

1. Провести аналітичне порівняння 3-х охоронно-пожежних систем. Дані звести в звідну таблицю. Після на підставі отриманої інформації обгрунтувати вибір однієї з представлених систем охоронно-пожежної сигналізації. При виборі системи враховувати площу і призначення приміщень, визначених по варіанту, висоти і інші параметри.

2. Привести короткий опис системи з розкриттям функціональності основних модулів системи(централі, типи датчиків, лінії зв'язку, виконавчі пристрої і так далі). Тактико-технічні характеристики елементів системи винести в застосування КР(Додаток Б ).

3. Привести структурну схему системи охоронно-пожежної сигналізації.

4. Обгрунтувати вибір охоронних і пожежних датчиків в системі ОПС.

5. Привести умовні позначення елементів охоронно-пожежних систем .

6. Виходячи з ТЗ і планів приміщення, а також вимог до розміщення цього устаткування провести вибір місць розміщення централі, датчиків, виконавчих пристроїв і ліній зв'язку між ними.

7. Провести розрахунок струмових навантажень по лініях живлення сповіщувачів ОПС.

8. На плані приміщення(враховуючи п.№5) показати розміщення елементів системи.

3.1 Порівняльна характеристика охоронно-пожежних систем

Порівняльна характеристика приймально-контрольних охоронно-пожежних приладів приведена в таблиці 3.1.

Таблица 3.1 - Порівняльна характеристика охоронно-пожежних систем

Приймально-контрольний охоронно-пожежний прилад:	PC-1864H	PC-1832H	PC-1616H
Режим використання:	Автономний/ Централізований	Автономний/ Централізований	Автономний/ Централізований
Кількість зон:	8	8	6
Максимальна кількість зон	64 провідних і 32 безпровідних	32 провідних і 32 безпровідних	16 провідних і 16 безпровідних
Області	4	4	2
Кількість клавіатур	8	8	8
Буфер подій	500	500	500
Коди користувача	32 і головний код	32 і головний код	32 і головний код
Комунікатор	+	+	+
Кількість телефонів	3	3	3
Програмування через РС	+	+	+
Автоматичне включення охорони	+	+	+
Ціна:	795 грн.	748 грн.	748 грн

Оскільки приймально-контрольний охоронно-пожежний прилад типу PC-1864H забезпечує необхідну кількість зон обслуговування (кількість зон - 40), то в розглянутій системі будемо використовувати саме його [13, 18].

3.2 Короткий опис системи охоронно-пожежної сигналізації

Система пожежної сигналізації повинна складатися з пристроїв, здатних виявити займання і передати сигнал тривоги. Для цього використовуються різні технічні засоби, зокрема: для виявлення вогнища використовуються сповіщувачі; для обробки, протоколювання інформації і формування сигналів тривоги - приймально-контрольна апаратура.

Найчастіше проводиться інтеграції охоронної і пожежної системи сигналізації в єдину, охоронно-пожежну систему сигналізації.

Можлива інтеграція системи охоронно-пожежною сигналізація в комплекс, що об'єднує системи безпеки і інженерні системи будівлі, що забезпечує достовірною адресною інформацією системи сповіщення, пожежогасінні, димовидалення, контролю доступу та ін. .

Залежно від об'єму завдань, що вирішуються охоронно-пожежною сигналізацією, її комплектуючі можна розділити на три основні підрозділи:

• устаткування централізованого управління охоронно-пожежною сигналізацією(наприклад, комп'ютер зі встановленим на нім ПО для управління пожежною сигналізацією).

• устаткування збору і обробки інформації з датчиків охоронно-пожежної сигналізації(прилади приймально-контрольні охоронно-пожежні)

• сенсорні пристрої - датчики і сповіщувачі охоронно-пожежної сигналізації.

Для отримання інформації про тривожну ситуацію в охоронно-пожежній сигналізації використовується сповіщувачі, які відрізняються типом контрольованого параметра, принципом дії, способом передання інформації на центральний пульт.

В системі пожежної сигналізації застосовуються теплові, димові, світлові, іонізаційні, комбіновані і ручні сповіщувачі.

У даній системі використовуються пасивні неадресні сповіщувачі. Пасивні - реагують на зміну параметрів довкілля, викликану вторгненням або займанням.

У неадресних системах сповіщувачі мають фіксовану чутливість, а група сповіщувачів підключена в загальний шлейф сигналізації, в якому при спрацьовування будь-якого сповіщувача охоронно-пожежною сигналізацією формується узагальнений сигнал тривоги.

Для збору і обробки даних із сповіщувачів системи, охоронно-пожежна сигналізація використовує різні типи приймально-контрольної апаратури : центральні станції, контрольні панелі, прилади приймально-контрольні. Усі вони відрізняються інформаційною місткістю - кількістю підконтрольних шлейфів сигналізації і мірою розвитку функцій управління і сповіщення [10].

3.3 Структурна схема системи охоронно-пожежної сигналізації

Структурна схема системи охоронно-пожежної сигналізації приведена на рисунку 3.1.

3.4 Обгрунтування вибору охоронних і пожежних датчиків в системі охоронно-пожежної сигланізації

Охоронні і пожежні датчики в системі ОПС, а також все необхідне обладнання системи ОПС обирається за технічними характеристиками, які приведенні в Додатку Б [20].

Рисунок 3.1 - Структурна схема системи охоронно-пожежної сигналізації

3.5 Умовні позначення елементів охоронно-пожежних системи

Умовні позначення використаного в системі охоронно-пожежної сигналізації обладнання наведено в таблиці 3.2.

Таблиця 3.2 – Умовні позначення використаного обладнання

	Сирена "ГНОМ-1"
	Клавіатура DSC PC-5516
	Прилад приймально – контрольний охоронно-пожежний Тірас-16П
	Сирена У-05 (12 В)
	Кнопка UT-54 подачі тривоги
	Кнопка пожежної сигналізації ИПР (Артон) (SPR-1)
	Датчик UT-14S магнітоконтактний (геркон)
	Датчик АРТОН СПД-3.10 (ІПД-3.10) (ДСТУ ЕN 54-7) димовий, оптичний
	Датчик руху комбінований DSLLC-100
	Датчик руху комбінований DSLLC-102

3.6 Вибір місць розміщення централі, датчиків і ліній зв'язку між ними

1. Пожежні сповіщувачі розміщуються в кожній кімнаті розглянутого приміщення, оскільки пожежа може разпочатися будь-де.

2. Датчики руху розміщуються в більшості кабінетів, окрім санвузла та підсобного приміщення, оскільки в них не знаходяться важливі для підприємства документи.

3. Сповіщувач розбиття скла розташован на всіх вікнах.

4. Датчик магнітоконтактний розташован на дверях.

5. Сирена розміщується в коридорі, аби можна було почути її сигнал з будь-якої кімнати.

6. Клавіатура розміщується на КПП для зручності управління центральним пристроєм.

7. Прилад приймально-контрольнийохоронно-пожежний розміщується в тій кімнаті, де буде зручніше його управління та слідкування за його роботою[2].

3.7 Розрахунок струмових навантажень по лініях живлення сповіщувачів охоронно-пожежної системи

Досить часто вживаним кабелем для прокладення шлейфів сигналізації являється кабель типу UTP 2х2х0, 5(вита пара). Він дійсно зручний тим, що по ньому одночасно підводиться до сповіщувача сигнальна лінія(шлейф сигналізації) і живлення.

3.7.1 Розрахунок струмових навантажень по лініях живлення сповіщувача пожежної системи

Початкові дані:

1. Кількість сповіщувачів типу " АРТОН СПД-3.10" - 11 шт.

2. Максимальний споживаний струм одним сповіщувачем - 30 мА.

3. Загальній споживаний струм усіма сповіщувачами – 15мА * 11шт = 165мА=0.165А

4. Опір постійному струму однієї жили кабелю UTP 2х2x0, 5 дорівнює 88 Ом на 1 кілометр, або 0,088 Ом на один метр.

5. Довжина жили живлення до найдальшого сповіщувача(туди і назад) складе 10.5м * 2 = 21м.

Розрахуємо за законом Ома, які втрати напруги будуть в цьому кабелі при вказаних вище початкових даних:

U = J * R = 0.165 А * 21 м * 0,088 Ом = 0,30492 В. (3.1)

Таким чином, втрати в лінії живлення до найдальшого сповіщувача складуть 0,30492 вольта.

Значить, до сповіщувача буде підведено наступну напругу:

U =12В - 0,30492 В = 11,69508 В, де 12 В - вихідна напруга джерела живлення.

3.8 План приміщення з указанням розміщення елементів системи

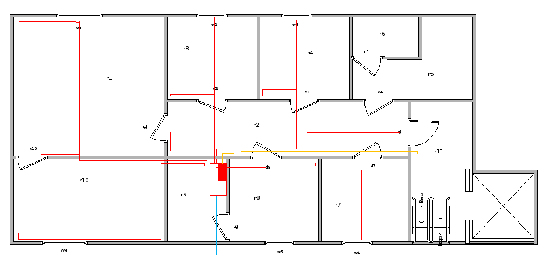

План приміщння з указанням розміщення елементів системи пожежної сигналізації представлен на рисунку 3.2.

Лінія від сповіщувача до ППК

Тлф до центрального пульту

Лінія від ППК до сирени

Рисунок 3.2 - План приміщенняс указанням розміщення елементів системи пожежної сигналізації

План приміщння з указанням розміщення елементів системи охоронної сигналізації представлен на рисунку 3.3.

Лінія від сповіщувача до ППК

Тлф до центрального пульту

Лінія від ППК до сирени

Рисунок 3.3 - План приміщенняс указанням розміщення елементів системи охоронної сигналізації
