2.3 Обґрунтування вибору системи моделюванні хіміко-технологічних систем для розрахунку параметрів ректифікаційної колони
Для моделювання процесу ректифікації нафти в колоні К-2 обрана одна із кращих моделюючих програм – Aspen Hysys.
Hysys використовують як засіб побудови стаціонарних моделей при проектуванні технологічних процесів, для моніторингу стану устаткування і виявлення несправностей, для оптимізації технологічних режимів, бізнес - планування та керування активами.
З використанням Hysys можна проводити розрахунки ректифікаційних колон довільної конфігурації, включаючи колони з рідинами, що розшаровуються на тарілках та з хімічними реакціями на тарілках; нафтових колон, гідравліки ректифікаційних колон із сітчатими, клапанними і ковпачковыми тарілками, і насадочних колон.
Hysys Crude Module дозволяє задавати в програмі зразки нафти й моделювати колони АВТ. В Hysys Crude Module вводяться дані розгонів, потім зразок нафти розбивається на псевдокомпоненти для пророкування транспортних і термофізичних властивостей потоків.
Вихідними даними для розрахунку зразка нафти є крива розгону. Бажана наявність також залежної кривої молекулярної ваги, незалежної кривої щільності та двох незалежних кривих в'язкості при різних температурах. Точність розрахунку підвищується, якщо відомо молекулярну вагу і щільність усього зразка. Бажана наявність експериментальних даних по змісту легких фракцій.
Програма розраховує сполуку нафти, інші (не задані користувачем) властивості і будує композитну криву розгону з обліком всіх введених даних. Повністю певні псевдокомпоненти можна інсталювати у потік і використати в будь-якій схемі.
Hysys, Aspen Hysys Dynamics та Aspen Hysys Crude Module дозволяють легко виконувати завдання, необхідні для розрахунку ректифікаційної колони:
Завдання складу сирої нафти;
Розрахунок статичного режиму колони;
Розрахунок динамічного режиму колони;
Створення децентралізованої системи стабілізації.
Побудова технологічної схеми і розрахунок статичного режиму ректифікаційної колони в Hysys
Розрахунок матеріального та енергетичного балансу
Встановлення властивостей компонентів
В програмному пакеті для моделювання хіміко-технологічних систем Aspen Hysys [13] побудуємо технологічну схему атмосферної ректифікаційної колони на підставі методики, що описана в [14].
Для початку необхідно задати властивості використовуваних компонентів (Properties) - список компонентів (Component List) і пакет рівнянь для потоків рідин (Fluid Packages).
Додамо основні компоненти: Methane, Ethane, Propane, i-Butane, n-Butane, H2O.
Далі, задамо пакет рівнянь. Для цього необхідно в Fluid Packages обрати необхідне рівняння за таблицею 2.1 [35]
Таблиця 2.1 – Пакети рівнянь для потоків рідин
П+ |
Е+ |
Electrolyte NRTL чи Pizer | ||||
Е- |
P>10 бар |
ПВ- |
PSRK PR чи SRK з MHV2 | |||
ПВ+ |
Schwartentruber-Renon PR чи SRK з WS PR чи SRK з MHV2 | |||||
P<10 бар |
ПВ- |
РР+ |
NRTL, UNIQUAC і їх варіації | |||
РР- |
WILSON, NRTL, UNIQUAC і їх варіації | |||||
ПВ+ |
РР+ |
UNIFAC LLE | ||||
РР- |
UNIFAC та його розширеня | |||||
П- |
ПК+ |
В+ |
Braun K-10 чи ideal | |||
В- |
Chao-Seader, Grayson-Streed чи Braun K-10 | |||||
ПК- |
Peng-Robinson, Redlich-Kwong-Soave, Lee-Kesler-Plocker |
Позначення:
П – полярна рідина (рідина з високим значенням діелектричної проникності, приклад - вода, аміак, етиловий спирт);
Е – електроліти (розчини, що проводять електричний струм - кислоти, солі, розчинні шари);
ПК – псевдокомпоненти (модель нафти представляється наступними псевдокомпонентами: легкі вуглеводородні фракції і важкі вуглеводородні фракції);
P – тиск;
B – вакуум;
ПВ – присутні експериментальні параметри взаємодії;
РР - рідина-рідина.

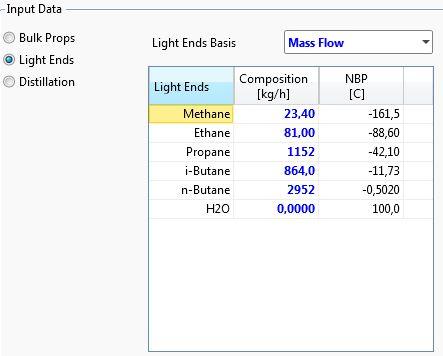

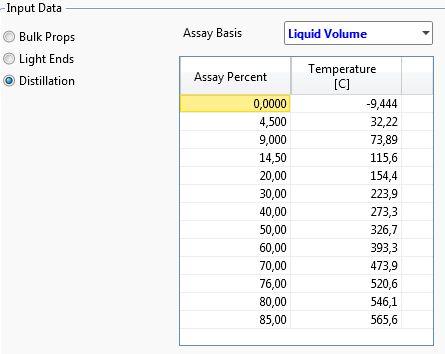

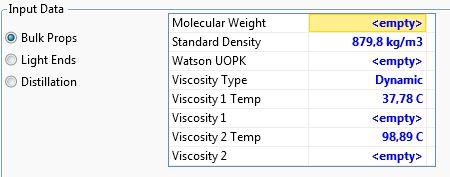

Для даної моделі доцільно обрати рівняння Peng-Robinson. Щоб задати компоненти необхідно охарактеризувати склад нафти, використовуючи аналітичні дані (рис. 2.5).
Рисунок 2.5 – Основні характеристики нафти
