1.7 Диаграмма уровней мощности
Диаграмма уровней мощности (ДУМ) – это график зависимости уровня мощности (дБм) в сети от расстояния (км) на участке «передающее устройство ПП – приемное устройство ПП» наиболее удаленного оптического узла в конце периода эксплуатации сети, когда исчерпан эксплуатационный запас (азап.= 0) ДУМ графически отображает изменение уровня мощности сигнала прямого потока в элементах сети. В пассивных элементах сети уровень мощности сигнала уменьшается, а в активных, например, оптическом усилителе или регенераторе – увеличивается.
Для звездообразной сети ДУМ строится для самого длинного «луча» (на участке ГС – волокно В – оптический узел 2 на рис. 1.6), а для древовидной – для наиболее длинной «ветки» (на участке ГС – волокна А, D, K – оптический узел 7 на рис. 1.8).

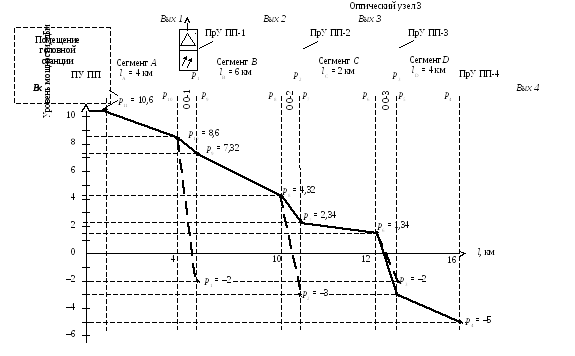

На рис. 1.9 приведен пример построения ДУМ для сети типа шина (Т-сеть). Исходными данными для ее построения послужили результаты расчета уровней мощности сигнала (для прямого канала) в основных точках сети (табл. 1.9), полученные в подразделе 1.5.
Таблица 1.9 – Уровни мощности сигнала для прямого потока в основных точках сети типа шина в конце срока эксплуатации (азап= 0)
Местоположение |
ГС |
Сеть |
ОУ-4 | |||||
Устройство/ точка сети |
ПУ |
ОО-1 |
ОО-2 |
ОО-3 |
ПрУ-4 | |||
Вход |
Выходы |
Вход |
Выходы |
Вход |
Выходы | |||
Обозначение на рис.1.7 и 1.9 |
р11 |
р10 |
р1/р9 |
р8 |
р2/р7 |
р6 |
р3/р5 |
р4 |
Уровень мощности, дБм |
10,6 |
8,6 |
7,3/–2 |
4,32 |
2,34/–3 |
1,34 |
–3/–2 |
–5 |
Расстояние от ГС, км |
0 |
4 |
4 |
10 |
10 |
12 |
12 |
16 |
При оптимизации сети ДУМ позволяет определить пассивные элементы, в которых теряется наибольшая мощность света.
Если сеть достаточно разветвленная (например, древовидная) и имеет длинные сегменты оптического волокна, то на выходе передающего устройства (на ГС) приходится устанавливать оптический усилитель мощности (англ. – бустер), рис. 1.7. Его коэффициент усиления по мощности определяется расчетом (см. пример в подразделе 1.6).
В ряде случаев на входе ПрУ устанавливают предварительный ОпУ (ПОУ), улучшающий чувствительность приемной системы. Заметим, что по технико-экономическим соображениям выгоднее применение одного усилителя мощности на выходе ПУ прямого потока, нежели n шт. ПОУ на входах n приемных устройств прямого потока.
Оптическийузел 4 Оптическийузел 4
1.8 Работка структурной схемы сети с обратным каналом
1.8.1 Разработка структурной схемы сети
Для составления полной структурной схемы сети следует дополнить сеть передачи прямого потока (см. рис. 1.6, 1.7 или 1.8) активными и пассивными элементами для создания обратного канала передачи (узкополосные услуги в направлении «абонент-ГС»). При модернизации оптической сети КТВ под двунаправленную передачу сигналов возможны два следующих решения.
1. В простейшем случае для передачи сигналов в направлении «абонент-ГС» можно задействовать свободные оптические волокна в конструкции ОК. Для этого необходимо установить в помещениях оптических узлов передающие, а в помещении ГС – приемные устройства обратного потока, соответственно.
2. Альтернативным, и технически более сложным, решением является применение WDM технологии, которая позволяет двунаправленную передачу сигналов по одному волокну во встречных направлениях. Для этого используется две длины волны, например, 1 = 1550 нм для прямого потока и 2 = 1310 нм – для обратного. Разумеется, на ГС и в оптических узлах необходимо установить спектральные мультиплексоры (оптические фильтры), разделяющие сигналы встречных направлений передачи на 1 и 2. При расчете такой сети требуется учесть потери мощности в спектральных мульти-демультиплексорах.
В качестве примера на рис. 1.10 приведена полная структурная схема разработанной сети типа «шина», в которой для создания обратного канала используются отдельные ОВ в составе многоволоконного ОК – сеть «точка-точка». В помещении ГС установливается оборудование терминальной системы кабельной модемной связи (ТСКМС), одно передающее устройство прямого потока (ПУ ПП) и четыре приемных устройств обратного потока (ПрУ ОП). В каждом из четырех оптических узлов устанавливается по одному приемному устройству прямого потока (ПрУ ПП) и одному передающему устройству обратного потока (ПУ ОП). Модемы, установленные в помещенииях абонентов, получают (по коаксиально-кабельной сети) поток нисходящих данных с выхода ПрУ ПП и отправляют поток восходящих данных (по КК) в сторону ГС при помощи ПУ ОП.
Все каналы связи ПУ ОППрУ ОП организуется по отдельным ОВ. При этом на различных сегментах сети потребуются оптические кабели с различным числом рабочих ОВ. Расчет необходимого числа рабочих и резервных («темных») ОВ приведен в табл. 1.10. Число резервных ОВ выбирают так, чтобы общее число ОВ в заказываемом линейном ОК (ЛОК) было четным (парным). Число муфт Nм = li/lс – 1, шт., где li – длина i-го сегмента сети (км) и lс = 2 км – строительная длина ОК при прокладке в кабельной канализации.
Согласно табл. 1.10 для реализации сети необходимо заказать (с учетом запаса) 10,5 км 6-ти волоконного и 6,3 км 4-х волоконного ЛОК, а также 4 муфты.
Таблица 1.10 – Расчет необходимого числа ОВ в сегментах ЛОК и количества муфт
1 |
Сегмент ОК (см. рис. 1.7) |
А |
В |
С |
D |
Всего |
2 |
Длина сегмента ОК, км |
4 |
6 |
2 |
4 |
16 |
3 |
Длина ОК с учетом запаса (5 %), км |
4,2 |
6,3 |
2,1 |
4,2 |
16,8 |
4 |
Число рабочих ОВ в ОК, шт |
5 |
4 |
3 |
2 |
- |
5 |
Число резервных ОВ в ОК, шт |
1 |
2 |
1 |
2 |
- |
6 |
Суммарное число ОВ в ОК, шт. |
6 |
6 |
4 |
4 |
- |
7 |
Число муфт кабельных, шт. |
1 |
2 |
- |
1 |
7 |
