5 Лабораторное задание

Выучить влияние разнообразных факторов на освещенность рабочей поверхности при естественном и искусственном освещении.

Снять зависимость освещенности от:

– высоты осветительной установки над рабочим местом (столом);

– от расстояния от рабочего стола к окну;

– от прозрачности окна;

– от коэффициента отразимости поверхности.

Методика выполнения лабораторного задания следующая:

1 Ознакомиться с оборудованием (ПЕОМ) на рабочем месте.

2 Осуществить запуск лабораторной работы: дважды нажать ярлык Определения освещенности на рабочем столе (экране) ПЕОМ левой клавишей манипулятора типа "мышь" (дальше – "мышь").

Ознакомиться с виртуальным макетом оборудования.

3 Ввести исходные данные соответственно с таблицей 5.1:

– время суток: утро (р), день (д), вечер (в), ночь (н);

– тип лампы: люминесцентная (л) или накаливание (р) и ее мощность;

– положение стола;

– коэффициент отразимости поверхности;

– прозрачность окна;

– высота осветительной установки над рабочим столом.

Таблица 5.1 – Исходные данные для выполнения лабораторного задания

Номер варианта	1	2	3	4	5	6	7	8	9	10
Время суток	р	д	в	Н	р	д	в	н	Р	д
Тип лампы	л	Р	л	Р	л	р	л	р	Л	р
Мощность, Вт	40	50	60	70	80	90	100	120	130	150
Стол, м	-1,5	-1,3	-1,0	0	1,0	1,3	1,5	1,7	2,0	2,5
Коеф. видбитка	100	150	200	250	300	350	400	450	500	600
Прозрачность, %	100	95	90	85	80	75	70	65	60	50
Высота, м	100	120	140	160	170	180	190	200	210	220

Для введения исходных данных используются соответствующие (одноименные) клавиши. Управление осуществляется нажатием левой клавиши "мыши".

Для измерения освещенности используется прибор – люксметр Ю116 (Ю117), который на виртуальном макете обозначен точкой синего цвета в центре рабочего стола. Показ освещенности отбивается в правом нижнем поле "Освещенность".

Внешний вид экрана (интерфейса) при проведении экспериментов приведено на рис. 5.1.

4 Установить неизменные для всех экспериментов исходные данные: тип лампы и ее мощность.

5 Снять зависимость освещенности Е (лк) от высоты осветительной установки над рабочим местом (столом) за фиксированных: положения стола, прозрачности окна и коэффициента отразимости поверхности.

Для этого необходимо:

– выставить рабочий стол в положение "0 метров" так, чтоб люксметр не очутился в зоне действия прямого естественного освещения (рис. 5.1);

– установить фиксированные исходные данные: прозрачность окна и коэффициент отразимости поверхности;

– последовательно изменяя высоту светильника над столом от 50 к 230 см

(с шагом 20 см), записать полученые значение освещенности.

6 Снять зависимость освещенности Е (лк) от расстояния от рабочего стола к окну за фиксированных: высоты осветительной установки над рабочим столом, прозрачности окна и коэффициента видбитка поверхности.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя положение рабочего стола от "-2 м" до "4 м"

с шагом 0,5 м, записать полученые значение освещенности.

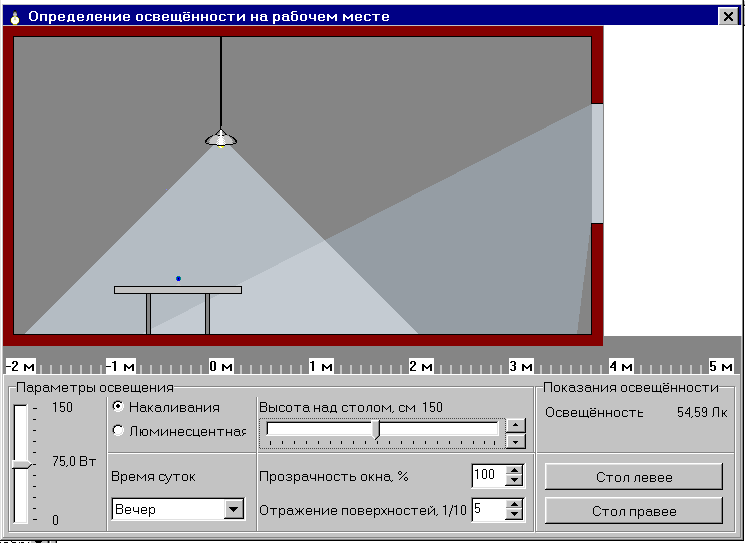

Рисунок 5.1 – Внешний вид экрана при проведении эксперимента

7 Снять зависимость освещенности Е (лк) от прозрачности окна за фиксированных: высоты осветительной установки над рабочим столом, расстояния от рабочего стола к окну и коэффициенту отразимости поверхности.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя прозрачность окна от 0% до 100% с шагом

10%, записать полученыезначение освещенности.

8 Снять зависимость освещенности Е (лк) от коэффициента отразимости поверхности за фиксированных: высоты осветительной установки над рабочим столом, расстояния от рабочего стола к окну и прозрачности окна.

Для этого необходимо:

– выставить исходные фиксированные данные;

– последовательно изменяя коэффициент отразимости поверхности от "условного 0" к "условным 1000" с шагом "100", записать полученые значение освещенности.
