Вопросы для самоконтроля
Аналитический способ сложения сил?
Что такое система сходящихся сил?
Теорема о трех силах?
Задачи, рекомендуемые для самостоятельного решения: 2.1 – 2.71 [2]
Литература: [1], [3], [4].
Лекция 3. Момент силы относительно центра (точки)
Моментом силыF относительно центра О (m0(F)) (рис. 3.1) называется величина, равная произведению модуля силы на длину плеча. Момент силы величина векторная
Вскалярном виде:m0(F) = F*h.
Знак (+) – если сила вращает тело против часовой стрелки.
З
Рис. 3.1
Момент силы измеряется в (Нм).
Ввекторной форме:m0(F) = rF.
Т
Рис. 3.2

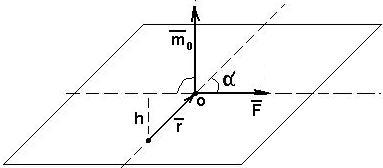

Вектор момента силы перпендикулярен плоскости, в которой лежат вектора r и F (рис. 3.2).
Свойства момента силы:
1. Момент силы не изменяется при переносе точки приложения силы вдоль ее линии действия.
2. Момент силы относительно центра О равен нулю только тогда, когда сила равна нулю или когда линия действия силы проходит через центр О (плечо равно нулю).
3. Момент силы числено выражается удвоенной площадью треугольника ОАВ (рис. 3.3).
m0(F) = 2пл.АОВ
Рис. 3.3
Теорема Вариньона о моменте равнодействующей
Момент равнодействующей плоской системы сходящихся сил относительно любого центра равен алгебраической сумме моментов слагаемых сил относительно того же центра (рис. 3.4).
m0(R) = m0(Fn)
Рис. 3.4
Системы параллельных сил и пар, расположенных в одной плоскости.
Сложение и разложение параллельных сил.
С
Рис. 3.5
На тело действуют две силыF1 и F2: (рис. 3.5).R = F1 + F2. Равнодействующая двух действующих на твердое тело параллельных сил, направленных в одну сторону, равна по модулю сумме модулей слагаемых сил, им параллельна и направлена в одну и ту же сторону. Линия действия равнодействующей проходит между точками приложения слагаемых сил на расстоянии от этих точек, обратно пропорциональных силам.
Сложение двух сил, направленных в разные стороны
Н
Рис. 3.6
Пара сил. Момент пары
Парой сил называется система двух равных по модулю, параллельных и направленных в противоположные стороны сил, действующих на твердое тело. (F1 = F2; F1 || F2) (рис. 3.7).
Рис. 3.7
Пара сил не имеет равнодействующей силы.
Плоскость, проходящая через линии действия пары сил, называется плоскостью действия пары.
Моментом пары называется величина, равная взятому с соответствующим знаком произведению модуля одной из сил на ее плечо:m = Fd; m = mB(F) = mA(F).
Т
Рис. 3.8
m0(F1) + m0(F2) = m(F)
Эквивалентность пар
Н
Рис. 3.9
m(F) = m(P).
Следствия теоремы
1. Данную пару, не изменяя оказываемого ею на тело действия, можно переносить куда угодно в плоскости действия пары.
2. У данной пары, не изменяя оказываемого ею на тело действия, можно произвольно менять модули сил или длину плеча, сохраняя неизменным ее момент.
