ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра Автоматики и телемеханики

Лабораторная работа № 2

Тема: Исследование полупроводниковых триодов.

Выполнил: студент группы АТ-00-1 Шитикова И. Г.

Проверил: доцент кафедры АТ Заневский Э. С.

.

Пермь 2000

Цель работы: получение опытным путём входных и выходных статических характеристик для схем ОЭ и ОБ и нахождение малосигнальных параметров по полученным экспериментальным данным.

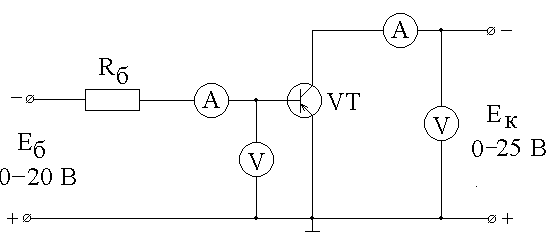

  1. Схема ОЭ.

Rб=1 кОм

VT – МП25Б

Выходные статические характеристики:

Uкэ,B

Iк, mA

Iб=0

Iб=0,05

Iб=0,1

Iб=0,15

Iб=0,2

0

0

0

0

0

0

0,5

0,05

0,63

1,29

1,91

2,44

2

0,07

0,69

1,43

2,21

3

4

0,08

0,73

1,52

2,35

3,17

6

0,09

0,77

1,58

2,45

3,33

8

0,1

0,8

1,65

2,55

3,45

1

0,11

0,84

1,73

2,55

3,57

Входные статические характеристики :

Uк=0B

Uк=-5B

Uбэ,B

Iб, mA

Uбэ,B

Iб, mA

0

0

0,058

0

0,05

0,062

0,123

0,05

0,092

0,1

0,151

0,1

0,108

0,15

0,169

0,15

0,12

0,2

0,183

0,2

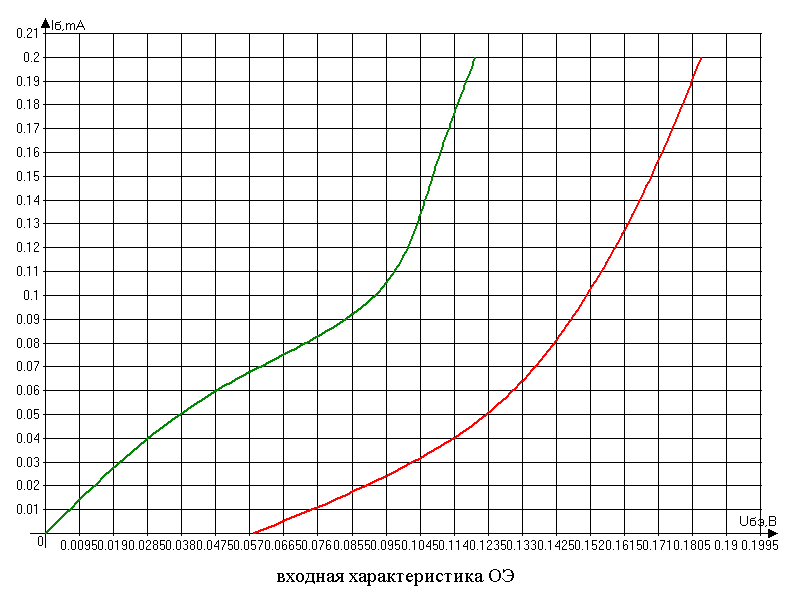

По полученным данным построим вольтамперные характеристики:

В соответствии с ВАХ рассчитаем коэффициент усиления тока базы :

По справочным данным =1580.

Следовательно, рассчитанный коэффициент усиления тока базы  соответствует справочным данным.

2. Схема ОБ

Rэ=1 кОм

VT – МП25Б

Выходные статические характеристики:

Uкб,B

Iк, mA

Iб=0

Iб=2

Iб=4

Iб=6

Iб=8

Iб=10

0

0

1,05

2,42

3,52

4,95

6,3

0,5

0,004

1,32

2,66

3,99

5,33

6,65

2

0,0043

1,33

2,69

4,04

5,39

6,74

4

0,0048

1,35

2,73

4,09

5,45

6,82

6

0,0057

1,37

2,75

4,14

5,51

6,9

8

0,0063

1,39

2,79

4,18

5,58

6,95

10

0,0064

1,4

2,8

4,2

5,6

7,03

Входные характеристики:

Uк=0B

Uк=-5B

Uбэ,B

Iб, mA

Uбэ,B

Iб, mA

0,001

0

0,026

0

0,243

2

0,168

2

0,314

4

0,209

4

0,364

6

0,239

6

0,403

8

0,264

8

0,435

10

0,285

10

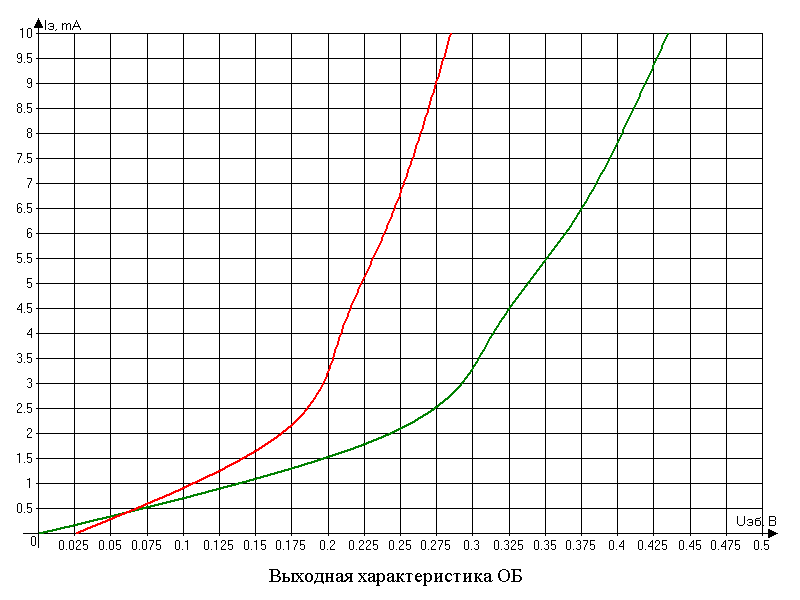

По полученным данным построим вольтамперные характеристики:

H-парметры:

Схема общий эмиттер:

UK=5B

IБ=0,15mA

UK=4B

IБ=0,1mA

Схема общая база:

UK=5B

IЭ=8mA

UK=4B

IЭ=6mA

Рассчитаем коэффициент передачи тока :

Вывод:

В лабораторной работе мы рассмотрели транзистор МП25Б со схемами включения ОЭ и ОБ.

Данный транзистор является германиевым, сплавным, с p-n-p – переходом, универсальным, низкочастотным, маломощным.

Транзисторы предназначены для усиления и переключения НЧ сигналов. В данной работе он используется для усиления НЧ сигналов.

По практическим данным мы получили параметры ,  которые входят в пределы указанные в паспортных данных.

1) Схема с ОБ имеет лучшие частотные свойства (может усиливать более высокие частоты). Характеристики ОБ меньше зависят от температуры. Существует недостаток - малое входное сопротивление, большой входной ток.

2) Схема ОК не имеет усиления по напряжению, имеет огромное входное сопротивление и очень малое выходное, и используется как согласующий усилитель, который может согласовать высокоомное выходное сопротивление усилителя ОБ, ОЭ с низкоомным сопротивлением нагрузки.

3) Схема ОЭ имеет высокий коэффициент усиления по всем трем параметрам. Но очень плохие частотные свойства: V-предельная меньше в 10-100 раз, сложно использовать на высоких частотах, очень сильно зависит от температуры (характеристики и параметры).

B таком усилителе ставится схема температурной стабилизации, несмотря на недостатки, это основная схема в усилителях и электронных ключах.
