Послідовність виконання роботи
1. Зберіть схему вимірювання, зображену на рис. 2 з актив- ним опором r, покажіть викладачу чи лаборанту для перевірки, зробіть заміри і результати запишіть в табл.2

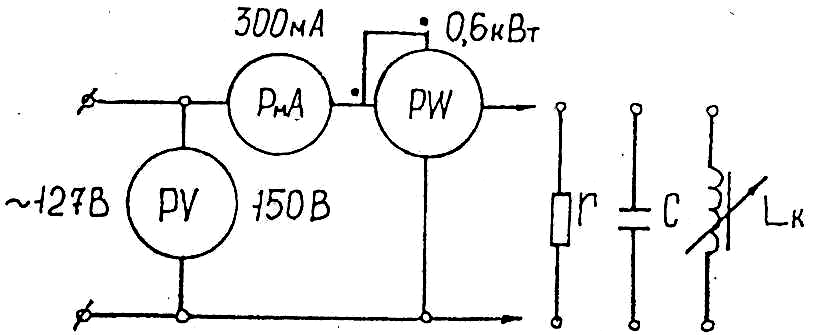

Рис. 2. Схеми вимірювання активного, ємнісного та індуктивного опорів.
2. Замість резистора в схему підключіть набір конденсаторів ємністю С, зробіть заміри і результати запишіть втабл. 3.
3. Замість конденсаторів у схему підключіть котушку індуктивності, зробіть заміри і запишіть в табл. 4.
4. Обчисліть потрібні значення параметрів кола, розрахунки та результати запишіть в звіт.
5. Для чотирьох дослідів побудуйтеумасштабі векторні діаграми.
6. Зробіть виводи та рекомендації.
7. Усно дайте відповіді на контрольні запитання.
Таблиця 2
Параметри дослідження активного опору
Навантаження |
Виміряно |
Обчислено | |||||
Ua,В |
I, А |
P,под |
P, Вт |
cos φ |
φ,град |
R, Ом | |
Активне |
|
|
|
|
|
|
|
Таблиця 3
Параметри дослідження ємнісного опору
Навантаження |
Виміряно |
Обчислено | |||||
Ua,В |
I, А |
P,под |
P, Вт |
cos φ |
φ,град |
R, Ом | |
Ємнісне |
|
|
|
|
|
|
|
Таблиця 4
Параметри дослідження котушки індуктивності
Навантаження |
Виміряно |
Обчислено | |||||||||
Uk,В |
I,А |
P, под |
P,Вт |
ccosφk |
φk,град |
zk,Ом |
Rrk, Ом |
xxLK,Ом |
LL,мГн | ||
Активно- індуктивна |
З з осердям |
|
|
|
|
|
|
|
|
|
|
Ббез оосердя |
|
|
|
|
|
|
|
|
|
|
Зміст звіту
1. Схема вимірів (рис. 2)
2. Табл. 2...4.
3. Формули обчислення та числовий розрахунок.
4. Векторні діаграми в масштабі.
5. Висновки та рекомендації

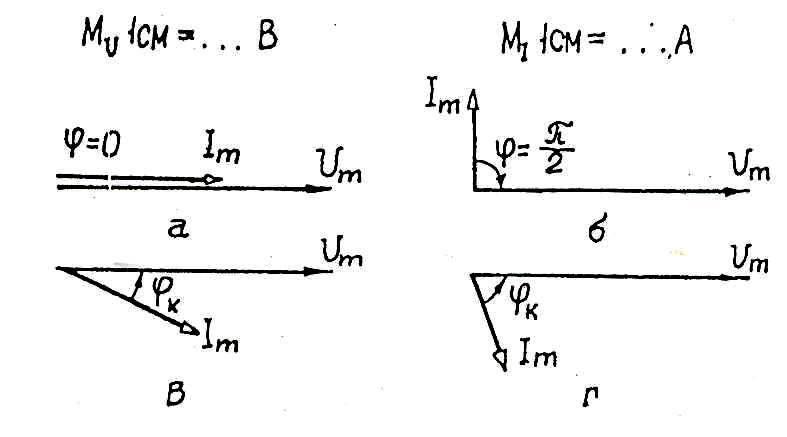

Рис. 3. Векторні діаграми напруг і струмів схем : а – з активним опором; б – з ємнісним опором; в – з котушкою індуктивності, без осердя; г – з котушкою індуктивності, з осердям;
Контрольні запитання
1. Сформулюйте закони Ома для кіл синусоїдного струму з різним опором.
2. Які бувають потужності і як вони розраховуються? Фізичний зміст кожної потужності ?
3. Які бувають падіння напруги ?
4. Який порядок розрахунку потужності котушки ?
5. Як залежать опори r, xL,xC від частоти ?
Бібліографічний список
[ 1. C. 40…68; 2. C. 60…78; 3. C. 46…68; 4.C. 32…53;
5. С. 56…83; 6 С. 48…55; 7. 30…50 ].
Лабораторна робота n 4 дослідження кола синусоїдного струму з послідовним з’єднанням котушки індуктивності та конденсаторів
МЕТА РОБОТИ
Провести дослідження кола синусоїдного струму з послідовним з’єднанням котушки індуктивності та конденсаторів; зробити розрахунки основних величин і побудувати векторні діаграми.
ОБЛАДНАННЯ
1. Вольтметр змінного струму на 250 В (PV1...PV3) – 3шт
2. Міліамперметр змінного струму на 300 мА (PмA) – 1шт
3. Кіловатметр однофазний на 0,6 кВт (PW)– 1шт
4. Котушка індуктивності L1 з витягнутим осердям – 1шт
5. Набір конденсаторів ємністю 24 мкФ (С1...С4) – 1шт
6. Комплект з’єднувальних проводів – 1шт
