Параметри дослідження з’єднання приймачів електроенергії зіркою

Nвимірювання	Схема з’єднання	Режим наванта- ження	Виміряно
			Фазні напруги, В			Лінійні напруги, В			Лінійні та фазні струми, А
			Uax В	Uby, В	Ucz В	UAВ	UB,В	UCВ	IA Ia	IB Ib	IC Ic
1	Зірка з нейтральним дротом	Симет-ричний
2	Зірка з нейтральним дротом	Несиметричний
3	Зірка без нейтрального дроту	Несиметричний

		Розраховано
Струм у нейтральному дроті, А	Напруга зміщення нейтралі, В	Опір фаз , Ом			Активні потужності, Вт
In	Un	ra	ra	rc	Pa	Pb	Pc	P

4. Геометрична сума фазних струмів дорівнює нулю :

.

При схемі зірка вмикаються споживачі з рівномірним навантаженням (трифазні асинхронні електродвигуни та ін.).

Розрахунок струмів проводиться в кожній фазі окремо:

; ;;.

При симетричному навантаженні фаз активна потужність з’єднання дорівнює: .

При несиметричному навантаженні фаз розрахунок активної потужності проводиться в кожній фазі окремо:

P_a=U_axI_acosφ_a, P_b=U_byI_bcosφ_{b ,} P_c=U_czI_ccosφ_c.

Потужність трифазного з’єднання:

P = P_a + P_b + P_c.

Хід роботи

1. Зберіть схему (рис.8), покажіть викладачу для перевірки, проведіть вимірювання і результати запишіть втабл. 7.

2. Розрахуйте необхідні величини і запишіть їх в табл. 7.

3. Побудуйте в масштабі три векторні діаграми для наступних схем:

а) зірка з нейтральним проводом при симетричному навантаженні фаз;

б) зірка з нейтральним проводом при несиметричному навантаженні фаз;

в) зірка без нейтрального проводу при несиметричному навантаженні фаз.

3. Зробіть висновки та рекомендації.

4. Дайте повні відповіді на контрольні запитання.

Зміст звіту

1. Схема вимірювання (рис. 8)

2. Таблиця 7.

3. Розрахункові формули і чисельний розрахунок.

4. Три векторні діаграми (рис. 9)

5. Висновки та рекомендації.

Контрольні запитання

1. Яке з’єднання називається зірковою з нейтральним проводом і зіркою?

2. Які характерні співвідношення лінійних і фазних параметрів мають місце при цих з’єднаннях ?

3. Яка дія нейтрального проводу ?

4. Як проводиться розрахунок струмів, опорів і активних потужностей ?

5. Де використовується схема зірка з нейтральним проводом і зірка ?

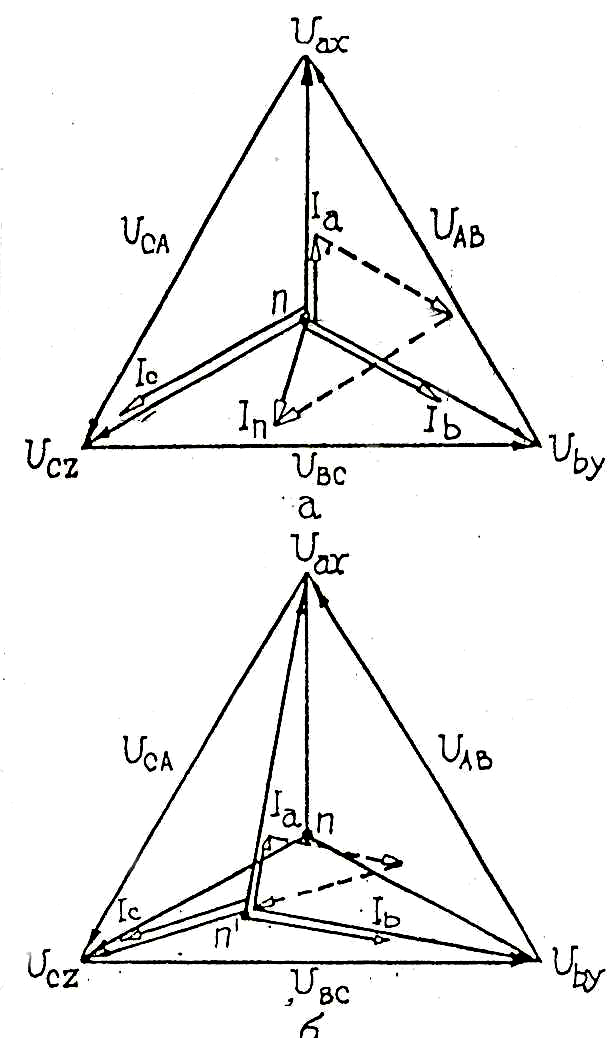

Рис. 9. Векторні діаграми напруг і струмів для схем:

а – зірка з нейтральним проводом при несиметричному навантаженні фаз;

б – зірка при несиметричному навантаженні фаз.
