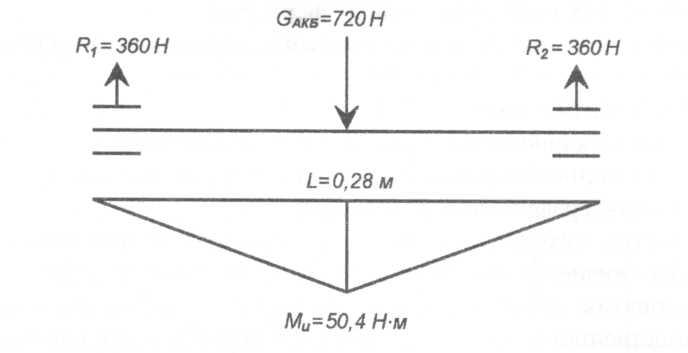

Рис. 3.18. Схема нагружения роликовой опоры

Определяем изгибающий момент:

(3.304)

где R₁ = R₂ - реакции в роликовых опорах (R₁ = R₂ = G_АКБ/2 = 720/2 = 360 Н).

М_и = 360 -0,28/2 =50,4 Н-м.

Значение осевого момента сопротивления для круглого сечения:

W_x = 0,1 • d³, (3.305)

где d - необходимый минимальный диаметр ролика, мм;

Из формул (3.303) и (3.305) определим необходимый минимальный диаметр ролика:

(3.306)

Из конструктивных соображений принимаем диаметры роликовых опор равными 25 мм, установленных на подшипниках скольжения.

3.4 Охрана труда

Содержание раздела по охране труда должно соответствовать основной теме дипломного проекта. Расчетно-пояснительная записка в зависимости от задания, выданного консультантом, может состоять из следующих подразделов:

293

Анализ производственного травматизма на предприятии проводится за последние три года по показателям, представленным в таблице 3.114.

Коэффициент частоты травматизма (К_ч) представляет собой количество пострадавших при несчастных случаях на производстве (Н) за учетный пери­од (в том числе и со смертельным исходом), приходящееся на тысячу рабо­тающих:

где Р - среднесписочная численность работающих на предприятии за учет­ный период (как правило, за год).

Коэффициент тяжести (К_т) характеризует среднюю продолжительность нетрудоспособности пострадавших при несчастных случаях на производстве:

где Д - число дней нетрудоспособности у всех пострадавших за учетный пе­риод;

H₁ - число пострадавших при несчастных случаях за учетный период, в кото­рое не включается погибшие.

Состояние травматизма на предприятиях наиболее полно отражает по­казатель потерь рабочего времени (К_п), показывающий число дней нетрудо­способности за учетный период, приходящееся на 1000 работающих:

1. Анализ производственного травматизма

(3.308)

(3.309)

294

(3.307)

(наименование предприятия)

Обычно в качестве оценочного показателя смертельного травматизма используют коэффициент частоты несчастных случаев со смертельным исхо­дом (К_{ч см}), представляющий собой число несчастных случаев со смертель­ным исходом (Н_см), приходящееся на 10000 работников:

Для оценки состояния охраны труда кроме указанных ранее показате­лей используют обобщенный показатель - коэффициент уровня состояния охраны труда:

где к_пб - коэффициент производственной безопасности, характеризующий выполнение работниками правил и норм охраны труда; к_тб - коэффициент технической безопасности; к_вр - коэффициент выполнения работы по охране труда.

Коэффициент производственной безопасности определяют как отно­шение численности (Р_в) работников, выполняющих правила и нормы охраны

295
