Таблица 2.15 - Форма спецификации технологического оборудования

Таблица 2.16 - Условные изображения элементов зданий, сооружений

124

125

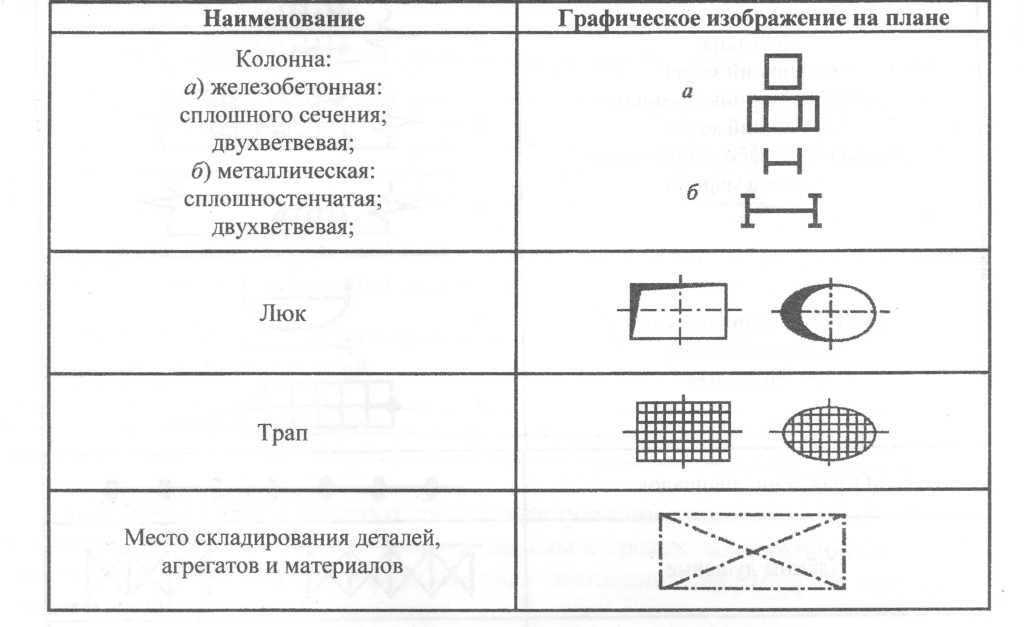

Таблица 2.17 - Условные изображения элементов конструкций

Таблица 2.18 - Условные изображения технологического оборудования

126

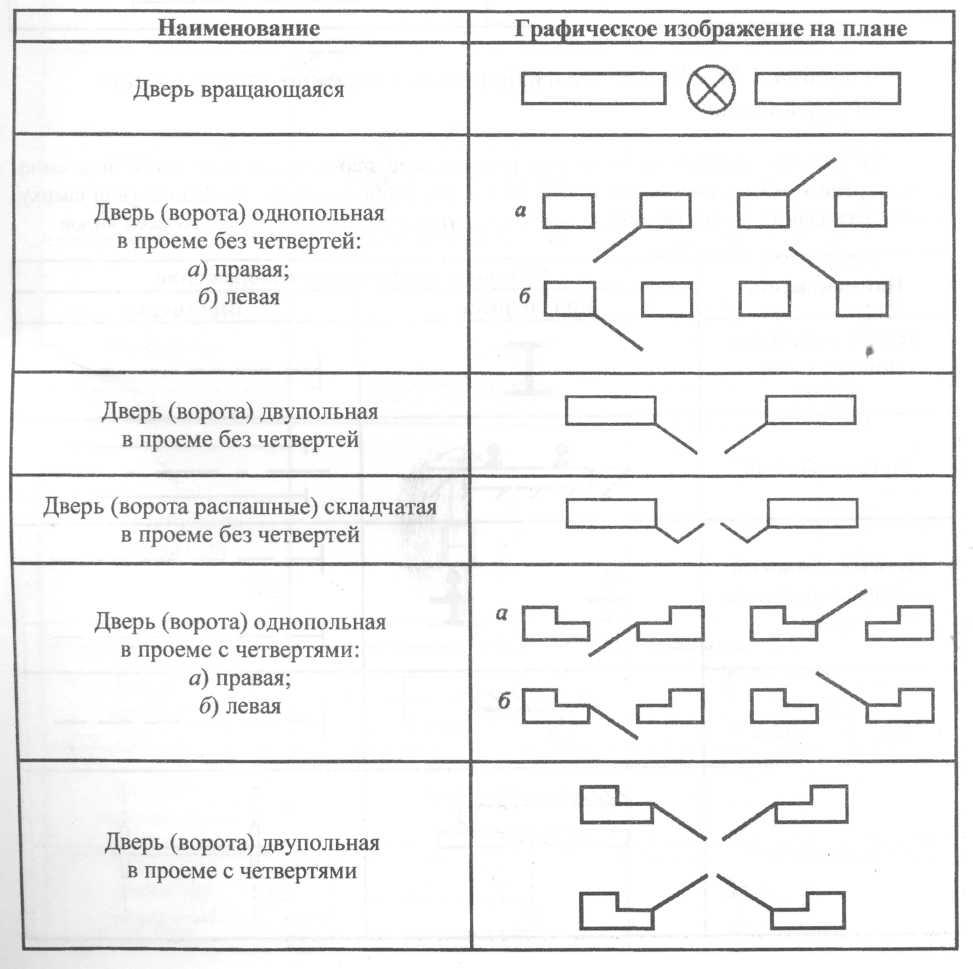

Таблица 2.19 - Условные изображения открывания дверей

127

Таблица 2.20 - Условные изображения подъемно-транспортного оборудования

В таблице приведены условные графические обозначения основного подъемно - транспортного оборудования по ГОСТ 21.112-87, изображаемого на планах (вид сверху) и размерах зданий и сооружений, а также на других технических чертежах всех видов

128

129

Таблица 2.21 - Условные изображения подвода энергоресурсов

130

В случае реконструкции действующего предприятия технического сер­виса компоновочный план производственного корпуса и технологическую планировку заданного подразделения разрабатывают в той же последова­тельности и по тем же рекомендациям, но с учетом особенностей и техниче­ского состояния имеющегося здания и располагающихся в нем отделений, участков, технологического оборудования и оргоснастки.

131

III содержание разделов дипломного проектирования

1. Характеристика, анализ производственной деятельности предприятия и обоснование темы дипломного проекта

В данном разделе необходимо представить характеристику и анализ производственной деятельности предприятия технического сервиса с обос­нованием темы проекта на основании исходных данных к проектированию, анализа и состояния вопроса по теме проекта, а также материала, собранного при прохождении преддипломной практики. При этом главное требование к аналитической части этого раздела состоит в том, чтобы выводы базирова­лись на технико-экономическом исследовании и подтверждались цифровым материалом. В состав данного раздела входят:

1. Общая характеристика предприятия технического сервиса.

2. Общая характеристика ремонтно-обслуживающей базы.

3. Технико-экономический анализ деятельности предприятия техниче­ского сервиса.

4. Обоснование темы дипломного проекта.

1. Общая характеристика предприятия

Изложение проекта начинается с общей характеристики и структуры предприятия, а также его отдельных подразделений с позиции организации производственного процесса технического сервиса машин. При этом исход­ной информацией могут служить годовые отчеты о производственно­хозяйственной деятельности предприятия как минимум за три последних года.

В зависимости от темы дипломного проекта в общую характеристику исходного предприятия входят следующие части:

1. Наименование и краткая история развития предприятия, его назначе­ние, специализация, географическое расположение, численность работаю­щих, занимаемые площади и др.

2. Характеристика зоны обслуживания с указанием наличия в ней дру­гих подобных предприятий, их специализации и связей с проектируемым (реконструируемым) предприятием по кооперации, а также источники снаб­жения сырьем и ремонтным фондом.

3. Характеристика территории предприятия с указанием источников снабжения электроэнергией, водой, паром, топливом (газом), а также нали­чия очистных сооружений и канализации.

4. Характеристика основных климатических условий зоны расположе­ния предприятия с указанием особенностей погоды, направлением господ­ствующих ветров, продолжительности отопительного периода в сутках, са­мой низкой и средней температуры отопительного периода.

132

5. Количество и марки машин, техническое обслуживание которых осу­ществляется на предприятии, анализ технического состояния агрегатов, сбо­рочных единиц и деталей машин, восстанавливаемых на предприятии и уча­стке, а также годовая производственная программа.

6. Режим работы предприятия (число рабочих дней в году, количество смен, продолжительность смены, начало и конец работы смен).

7. Наличие средств технологического оснащения и их соответствие вы­полняемым работам.

8. Основные недостатки в организации и технологии работ.

9. Фактическая рентабельность предприятия с указанием условий по­лучения прибыли или причин убыточности.

10. Размер рынка услуг в регионе, где находится данное предприятие (имеющиеся по профилю конкуренты, их сильные и слабые стороны, на по­требителя какого типа они ориентированы, цены на услуги аналогичного на­значения) для выработки стратегии по аутсорсингу.

11. Цены конкурентов на продукцию аналогичного назначения.

12. Характеристика потребителей ремонтной продукции (или услуг) и платежеспособность.

13. Структура управления предприятием.

2. Общая характеристика ремонтно-обслуживающей базы

В соответствии с темой проекта общую характеристику ремонтно - обслуживающей базы (центральной ремонтной мастерской, мастерской об­щего назначения, пункта или станции технического обслуживания, цеха, от­деления, участка) следует излагать в следующем порядке:

1. Указать год строительства или реконструкции (технического перевоо­ружения), а также номер типового проекта.

2. Привести информацию об основных видах выполняемых работ, в том числе по номенклатуре объектов (изделий), подлежащих техническому об­служиванию и/или ремонту (табл.3.1) и восстанавливаемых деталей (табл.3.2) на данном предприятии.

Таблица 3.1 - Номенклатура объектов, подлежащих ТО и ремонту

Таблица 3.2 - Номенклатура восстанавливаемых деталей

133

7. Сделать анализ количественной и качественной обеспеченности пред­приятия оборудованием, правильности его размещения и возможности даль­нейшего использования.

8. Описать существующую форму оплаты труда производственных ра­бочих и установить обеспеченность предприятия рабочими необходимых специальностей.

9. Сделать окончательное заключение о дальнейшей эксплуатации про­изводственного корпуса и эффективном использовании площадей основных отделений (участков).

1. Технико-экономический анализ деятельности предприятия

Технико-экономический анализ позволяет раскрыть зависимость ре­зультатов производственно-финансовой деятельности предприятия от экс­плуатационных, технических и организационных факторов, определить сте­пень влияния каждого из них на выполнение плана, выявить имеющиеся ре­зервы производства, а также вскрыть недостатки в работе.

Показатели, на основе которых проводится технико-экономический анализ производственно-хозяйственной деятельности предприятия (цеха, мастерской, отделения или участка), подразделяются на исходные (абсолют­ные) и расчетные (удельные).

К исходным (абсолютным) технико-экономическим показателям следует отнести: объем производственной программы (в стоимостных и на­туральных показателях); стоимость основных фондов (основных производ­ственных и непроизводственных); общая и производственная площади пас­сивной части основных производственных фондов; среднегодовая числен­ность работников, в том числе и рабочих основного и вспомогательного про­изводств; себестоимость единицы выпускаемой продукции (работ и услуг) или годовая по предприятию в целом; стоимость выпускной единицы про­дукции (работ и услуг) или годовая по предприятию в целом; фонд заработ­ной платы работников предприятия и пр.

Данные показатели, как правило, могут быть получены из документов бухгалтерского и статистического учета и отчетности предприятия.

Расчетные (удельные) технико-экономические показатели по сво­ей сути определяются расчетным путем с использованием абсолютных пока­зателей. К данной группе могут быть отнесены: объем инвестиций; период окупаемости инвестиций; экономическая эффективность; удельный вес ак­тивной части основных производственных фондов (ОПФ); фондоотдача ОПФ, фондовооруженность и фондоемкость предприятия; выработка про­дукции на 1 работающего (товарная выработка); производство продукции на 2

1. м производственной площади; производительность труда рабочих, при­быль и рентабельность предприятия.

Для наглядности динамику всех указанных технико-экономических по­казателей предприятия за 4...5 лет изображают (по группам) на графиках (рис. 3.1, 3.2).
